Плагин "Отметка верха"

1. Описание функционала

Плагин «Отметка верха» предназначен для занесения отметки верха вертикальных конструкций в параметр MARKS_Размер_Отметка расположения ДенЕд.

В параметр записывается значение отметки от нуля проекта до верха элемента.

Рисунок 1. Плагин "Отметка верха"

Обратите внимание, что при изменении высоты или привязки стены/колонны, значение отметки в параметре MARKS_Размер_Отметка расположения ДенЕд не пересчитывается автоматически. Чтобы избежать ошибок, перед выдачей спецификаций/планов с указанием отметок верха обязательно запустите плагин заново, чтобы обновить отметки.

2. Использование плагина

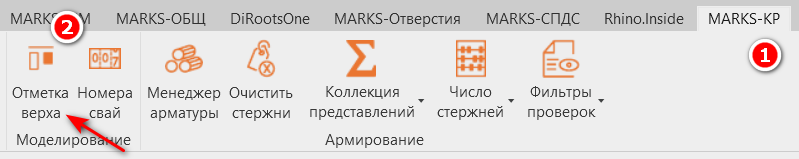

Перейдите на вкладку "MARKS-КР" – "Отметка верха".

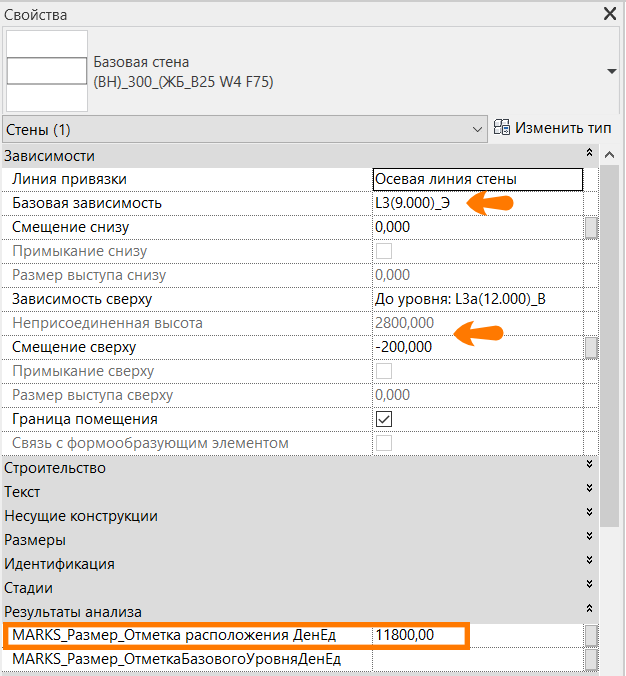

Рисунок 2. Параметры для заполнения

После запуска кнопки появится с выбором уровней – можно выбрать все уровни, тогда плагин обработает все вертикальные конструкции в проекте, либо указать один или несколько уровней – тогда плагин обработает только конструкции, привязанные к этим уровням.

При большом количестве элементов не рекомендуется запускать плагин сразу для всех уровней в проекте, модель может подвиснуть на какое-то время.

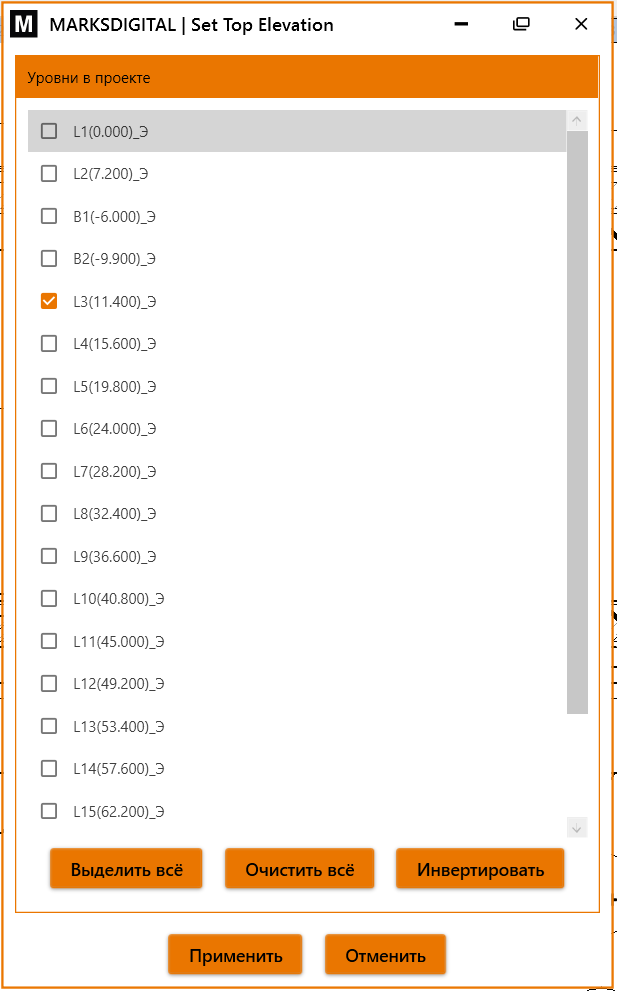

Рисунок 3. Выбор уровня
