Плагин "Подсчет опалубки"

1. Настройка таблиц спецификаций

Получение ВОРов формируется их двух спецификаций:

1.     Плагин «Подсчет опалубки» на вкладке «MARKS-КР»  (см. Рисунок 1)

2.     Спецификация «(О)_П_МРК_Ведомость объемов работ» (см. Рисунок 2).


Рисунок 1. Плагин на панели «MARKS-КР»

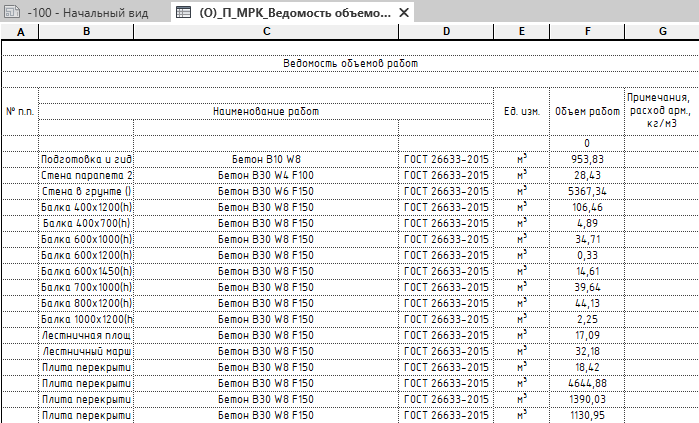

Рисунок 2. Спецификация для подсчета объемов работ

Столбец «B» - это параметр Мрк.ТипКонструкции (или Marks_Тип конструкции). В него необходимо написать истинный (проектный) тип конструкции.

Например, в проекте можно формировать «пилоны» как категорией «Несущая колонна», так и «Стена», но использовать имя категории – недопустимо. Поэтому необходимо самостоятельно описать категорию (тип конструкции). Так же в этот параметр можно записывать полное имя типа конструкции.

Столбцы «C», «D», «E», «F», «G» - данные о материалах, при этом «G» будет заполняться в материал. В столбик «J» на текущий момент необходимо записывать информацию о принадлежности той или иной части здания, например: Стилобат, Башня 1, Блок 1..3 и т.д.

Формирование ведомости лучше делать в общей модели – например паркинг, или стилобат. При отсутствии таковой необходимо выбрать одну модель как общую и загрузить в неё все связанные модели.

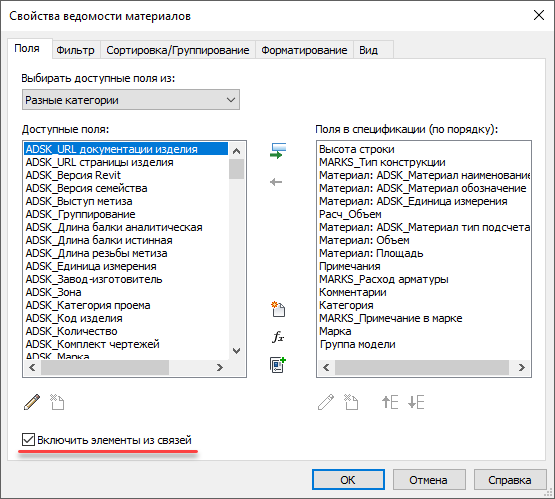

В спецификации необходимо установить галочку «Включить элементы из связей» (см. Рисунок 3).


Рисунок 3. Настройка спецификации

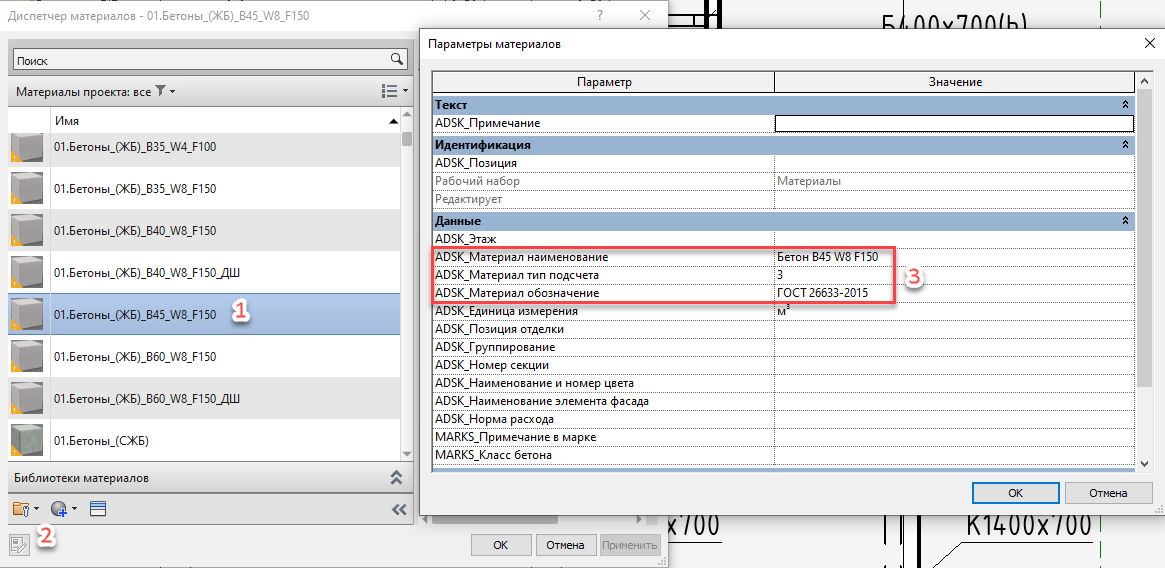

Необходимо настроить материалы для правильного подсчета объемов (см. Рисунок 4).

1.     Выберете настраиваемый материал

2.     Нажмите кнопку «Параметры» чтобы открыть окно настройки параметров материала

3.     Заполните указанные параметры:

  • «ADSK_Материал наименование» - имя материала (например, B25 W4 F100)
  • «ADSK_Материал обозначение» - ссылка на ГОСТ или другой стандарт (ГОСТ 26633-2015)
  • «ADSK_Материал тип подсчета»: для расчета штук или погонных метров = 1, для расчета м² = 2, для расчета м³ = 3. При некорректном заполнении данных параметров материал не будет считаться, или будет считаться некорректно.


Рисунок 4. Настройка параметров материала.

2. Подсчет ВОР

Запустите плагин «Подсчет опалубки» как показано на рисунке 2. Интерфейс плагина показан на рисунке 5.

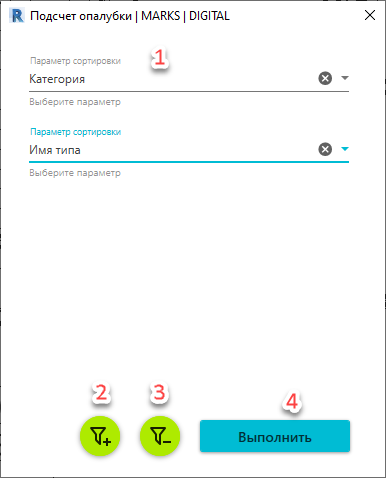

Рисунок 5. Интерфейс плагина

1.     Выберете параметр для сортировки [1]

2.     При необходимости можно добавить дополнительные параметры сортировки [2]. Допускается использовать от 1 до 5 параметров.

3.     Удаление последнего параметра сортировки [3].

4.     Запуск плагина. Кнопка становится активной, когда выбраны значения для всех параметров сортировки [4].

После выполнения расчетов Вам будет предложено сохранить файл. Файл будет сохранён в формате *.csv – это псевдотаблица, она сразу откроется в Excel. Внешний вид таблицы показан на рисунке 6.

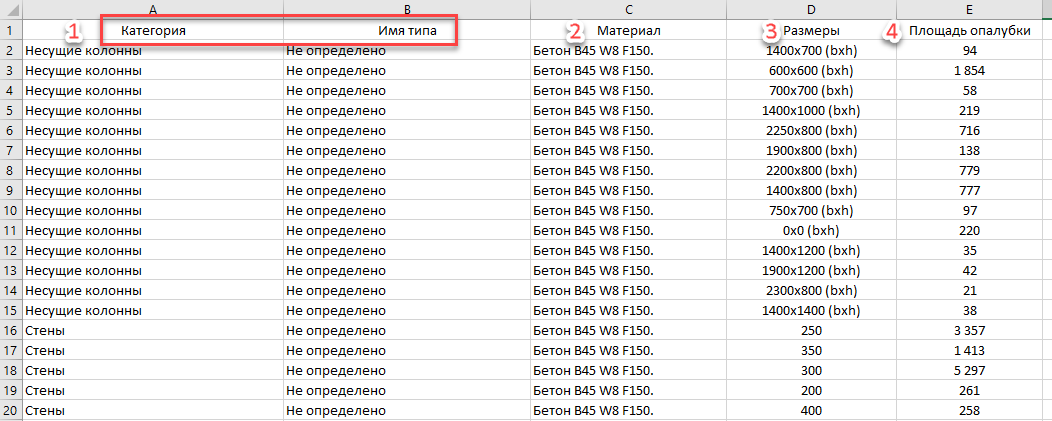

Рисунок 6. Таблица с посчитанной площадью опалубки

  • Столбцы с выбранными параметрами сортировки [1].

  • Столбец материала (не ставьте точку в названии материала) [2].

  • Столбец с размером элемента [3].

  • Площадь опалубки в м² [4].
