1. Работа с плагином "Менеджер листов"

1.1. Общие сведения

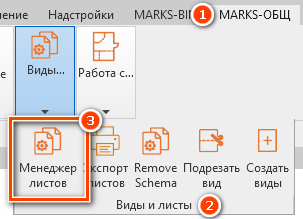

Дополнение «Менеджер листов» расширяет стандартный функционал Revit в части работы с листами, и позволяет в более удобной форме осуществлять операции по компоновке комплектов, переименованию и нумерации листов. Запуск дополнения «Менеджер листов» осуществляется по соответствующему значку во вкладке MARKS-ОБЩ [1] – Виды и листы [2] - Менеджер листов [3] (см. Рисунок 1).

Рисунок 1

1.2. Основной интерфейс

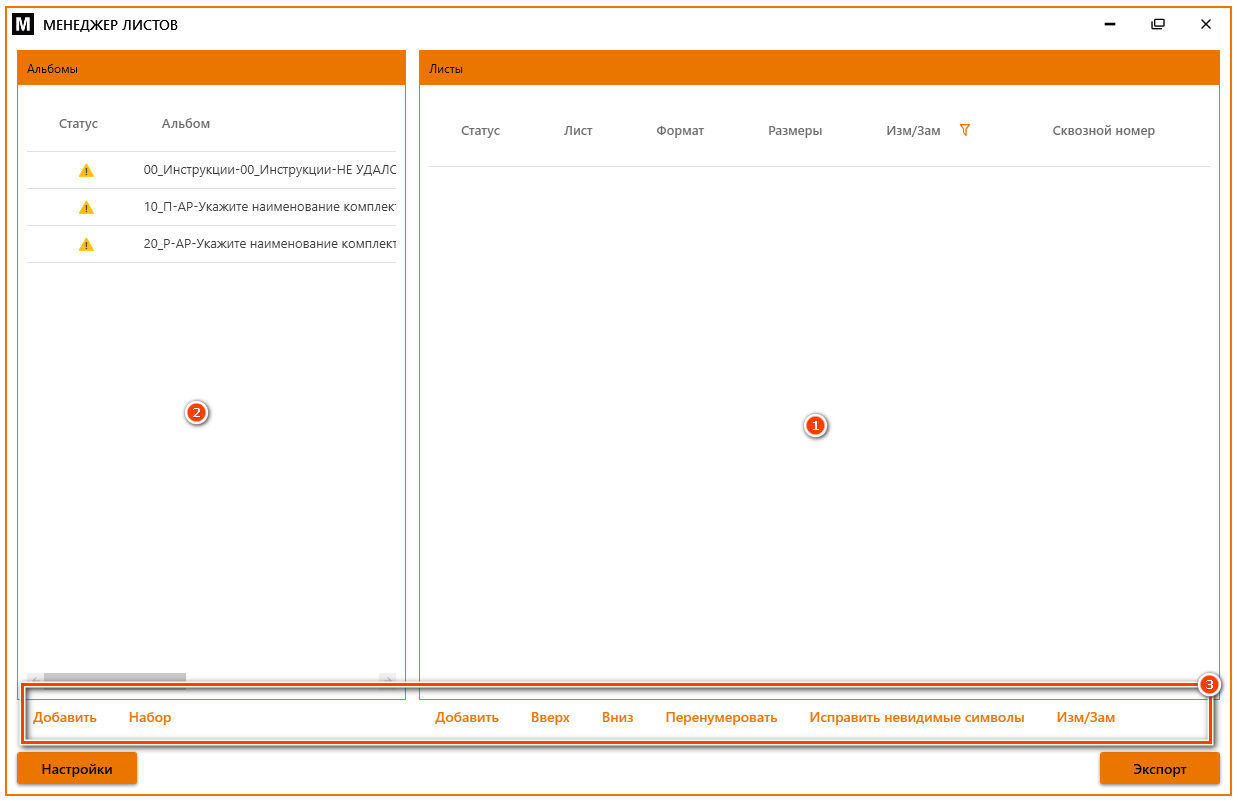

Основной интерфейс дополнения состоит из окна, разделенного на две части и ряда кнопок, служащих для проведения операций с листами и альбомами (см. Рисунок 2).

Рисунок 2

1.    Список комплектов (альбомов) имеющихся в проекте.
2.    Список листов внутри каждого альбома.
3.    Кнопки управления.

1.3. Настройки

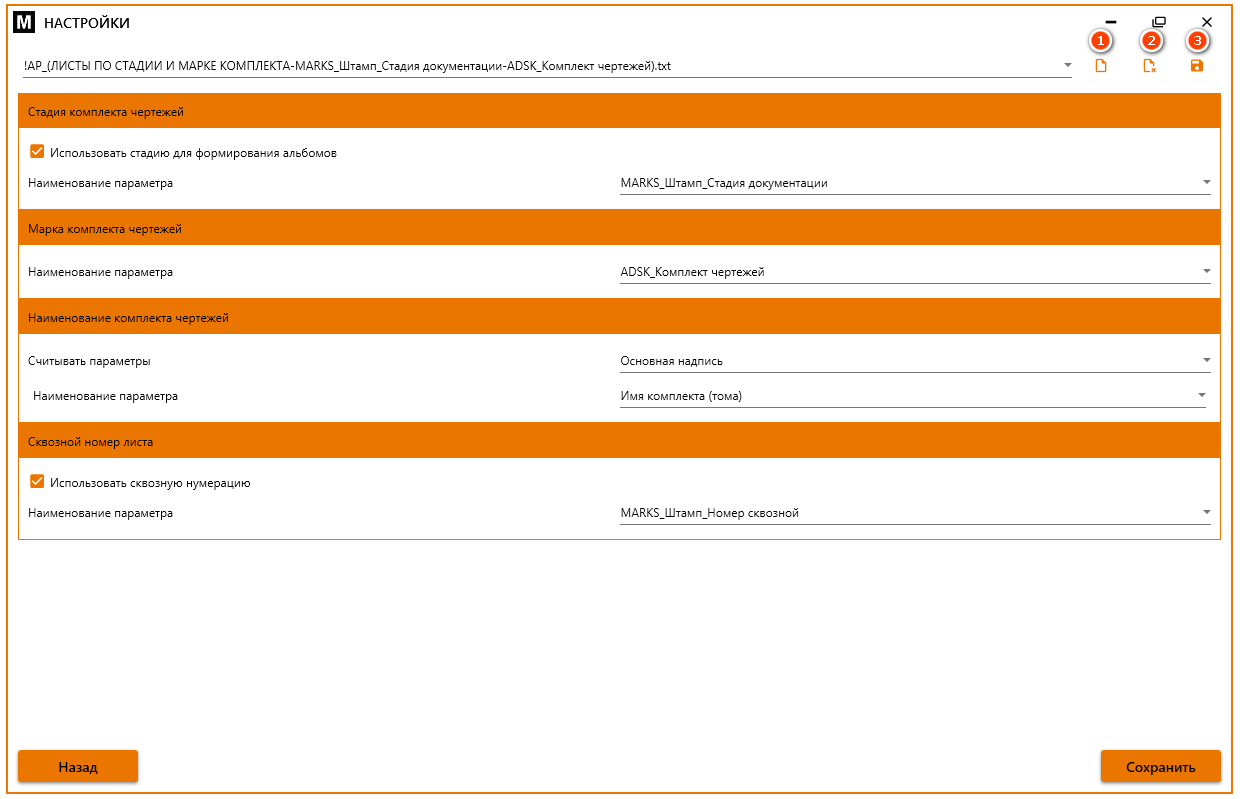

Доступ к основным настройкам дополнения осуществляется нажатием на кнопку Настройки в интерфейсе модуля либо при первом открытие плагина. Пользователь обязан выбрать файл настроек, либо создать его и сохранить (см. Рисунок 3).


Рисунок 3

1.    Создать новый файл с настройками.
2.    Удалить файл с настройками.
3.    Сохранить файл с настройками.

1.4. Основные операции

1.4.1. Добавить нового альбома

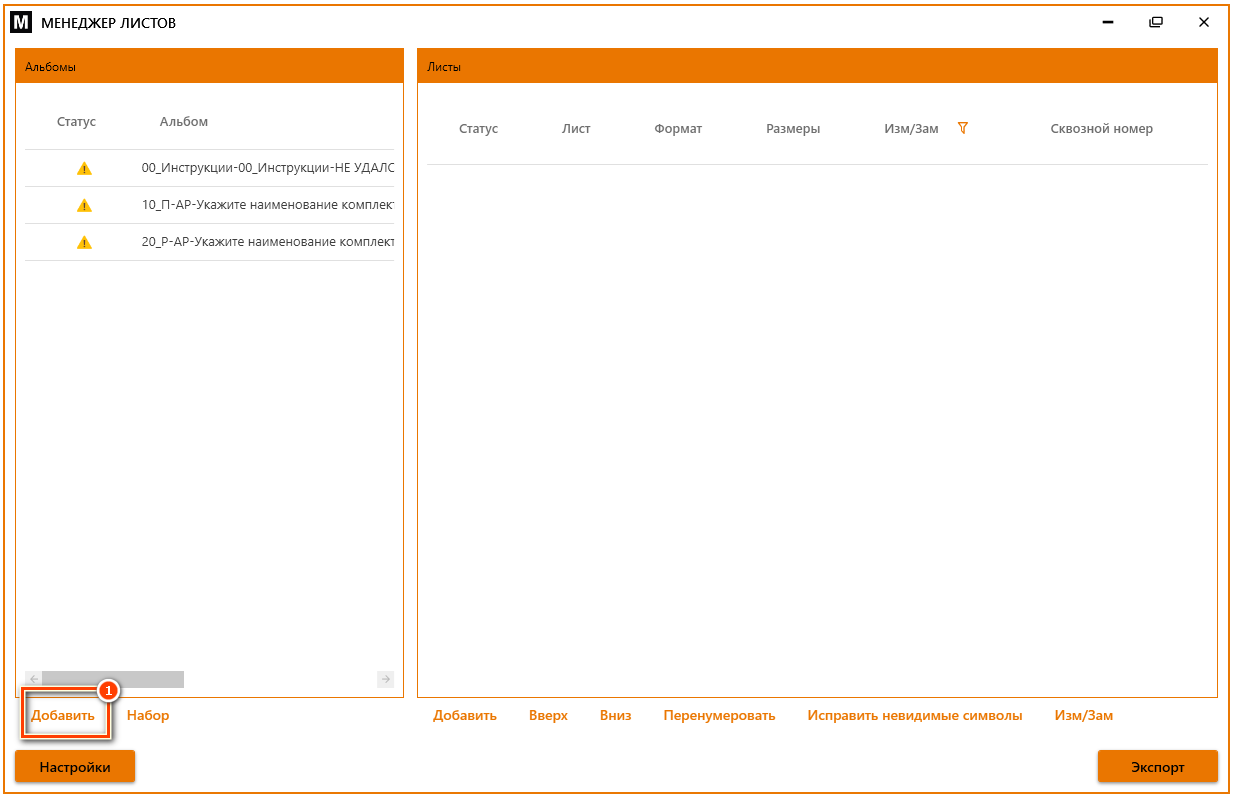

Процесс добавления новых листов начинается с создания альбома к которому будет относиться новый лист. При попытке создать лист (нажав кнопку «Добавить») в проекте, где не создан ни один альбом, пользователь получит предупреждение (см. Рисунок 4).


Рисунок 4

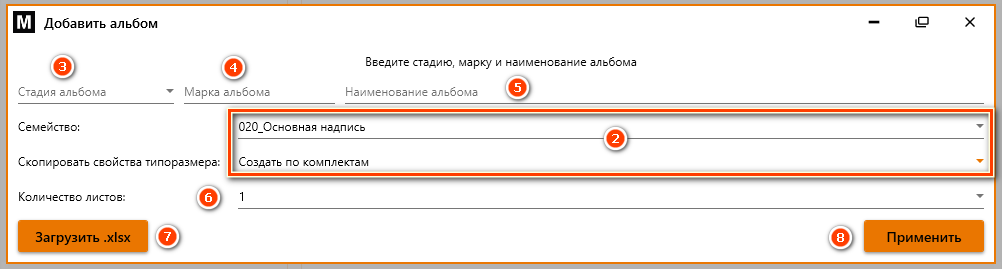

Для создания нового комплекта листов необходимо выполнить следующую последовательность действий:

1.    Нажать кнопку «Добавить» [1].

2.    В окне «Добавить альбом» проконтролировать значения параметров «Семейство» и «Скопировать свойства типоразмера» [2]. Значения параметров должны точно соответствовать значениям, приведенным на Рисунок 5.

Рисунок 5

3.    Заполнить параметр «Стадия альбома» [3].

4.    Заполнить параметр «Марка альбома» [4].

5.    Заполнить параметр «Наименование альбома» [5].

6.    Выбрать планируемое количество листов в альбоме [6].

7.    Загрузить файл .xlsx с настройками [7].

8.    Нажать «Применить» [8].

После выполнения данных операций в проекте будет создан новый альбом (см. Рисунок 6).


Рисунок 6

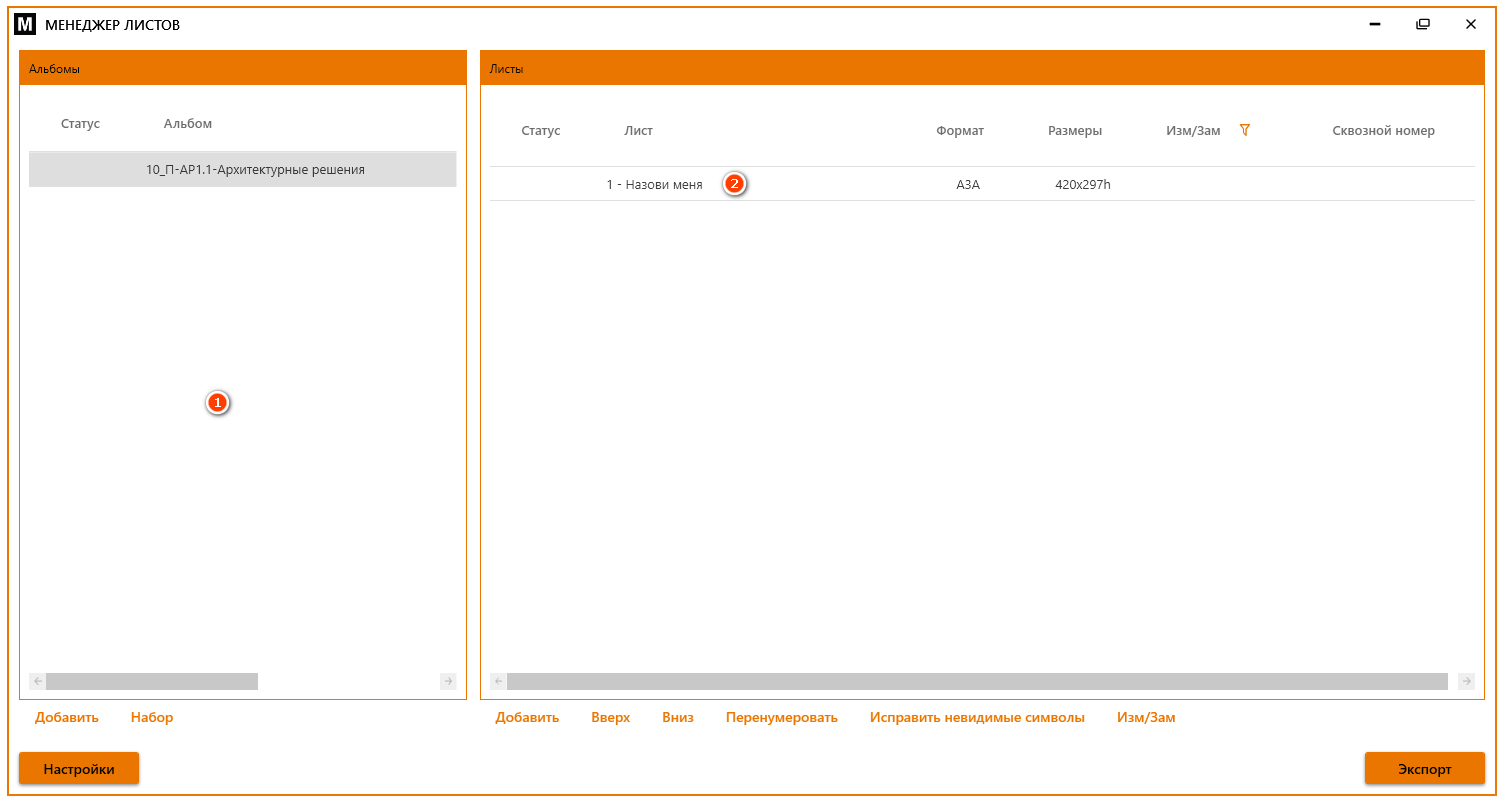

Марка и наименование отобразится в левом окне дополнения. Список листов, входящих в состав данного альбома, отобразится в правом окне соответственно (см. Рисунок 7).

Рисунок 7

Каждый альбом начинается с листа «Общие данные». Последующие листы альбома имеют имя «Назови меня» [2], которые пользователь должен назначить самостоятельно.

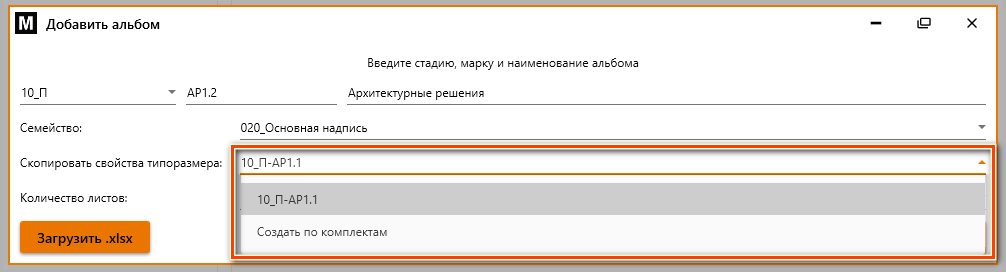

Если в проекте уже имеются альбомы, то при создании еще одного, можно указать в качестве основы для копирования – один из уже существующих типоразмеров основной надписи.  Настройки «Меню создания чертежей» будет выглядеть так (см. Рисунок 8):

Рисунок 8

Данный вариант является предпочтительным, так как при копировании уже существующего типоразмера, будут скопированы ранее заполненные данные: фамилии и должности исполнителей, даты, отображение нуля, и прочие параметры типоразмера основной надписи. Это позволит сэкономить время, так как отпадает необходимость в повторном заполнении данных и настройке семейства основной надписи.

1.4.2. Именование новых листов

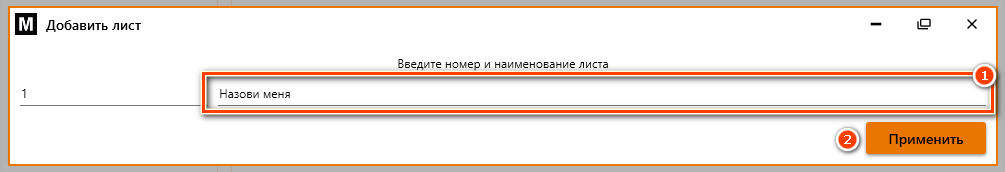

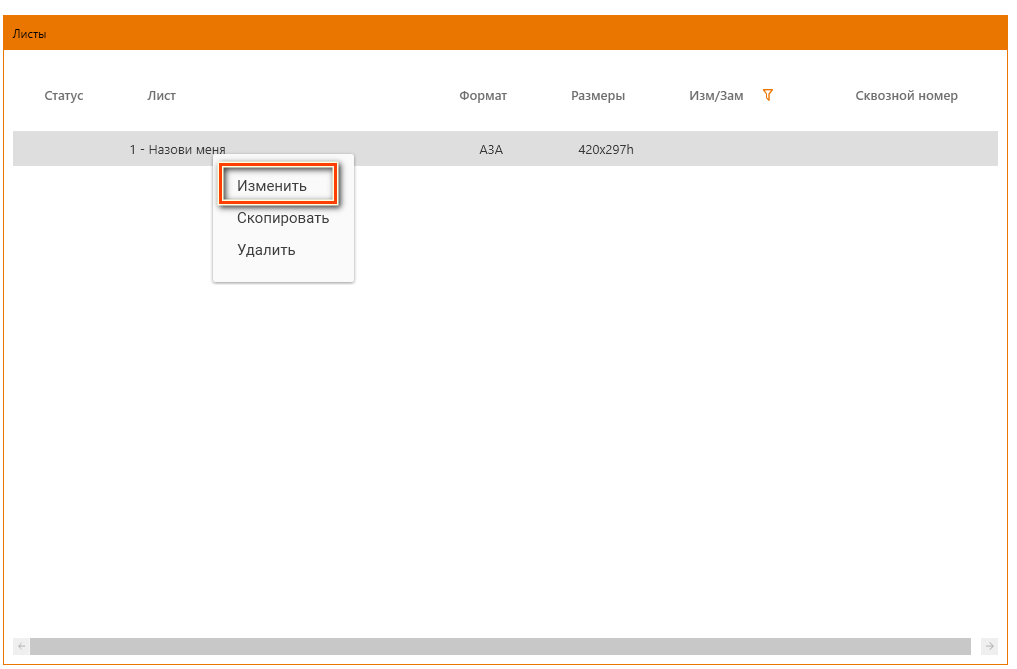

Для того что бы присвоить имя только что созданному листу в составе альбома (либо переименовать существующий), необходимо выбрать лист в «Листы» и щелкнуть по нему правой кнопкой мыши. В появившемся контекстном меню, выбрать пункт «Изменить», далее откроется окно, в котором необходимо заполнить требуемое имя листа (см. Рисунок 9).

Рисунок 9

1.5. Дополнительные операции (работа с листами и альбомами)

1.5.1. Добавление листа в существующий альбом

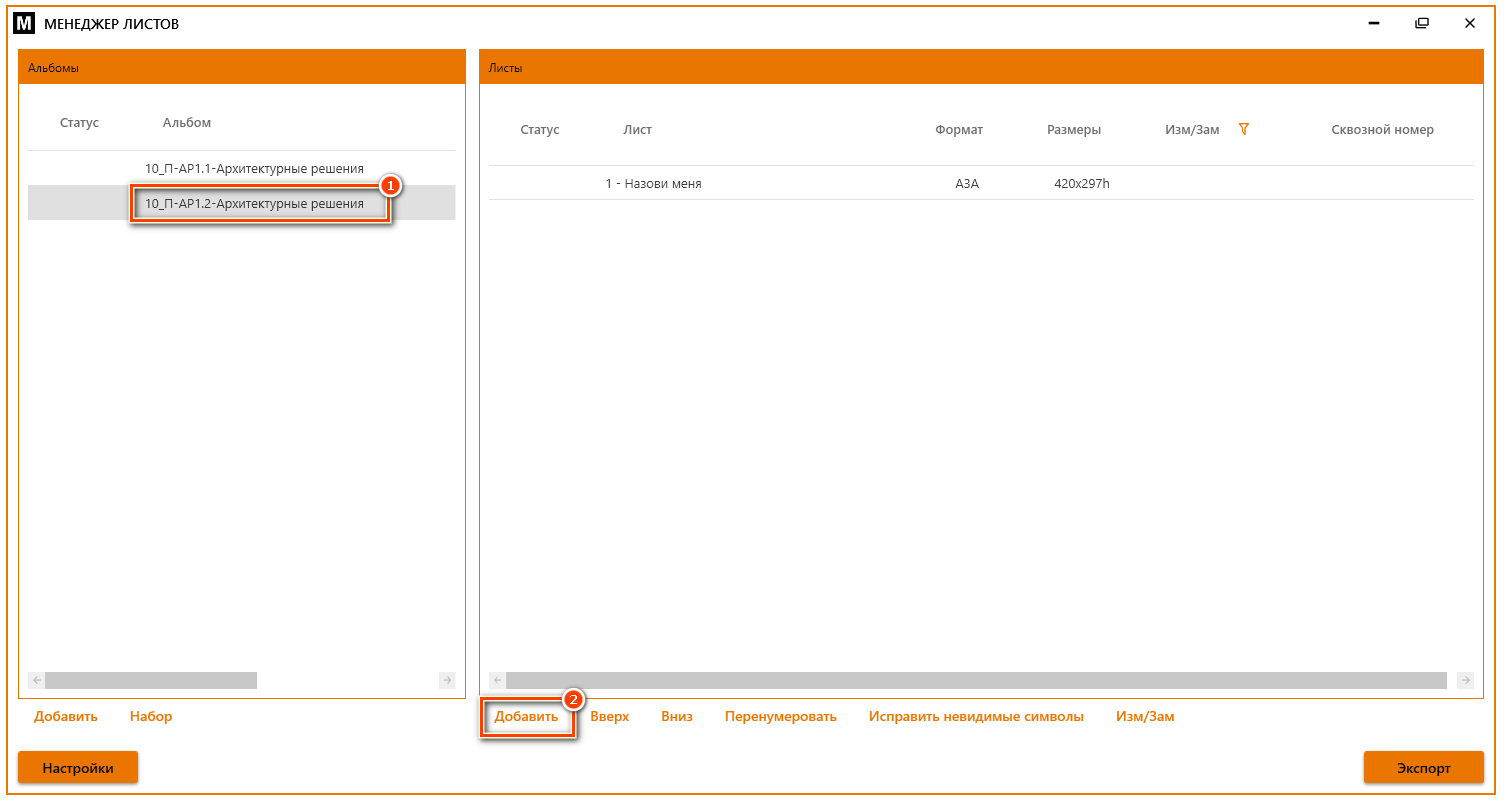

Для добавления листа в существующий альбом необходимо выполнить следующие операции:

1.    В списке имеющихся альбомов выбрать нужный альбом [1].

2.    Нажать кнопку «Добавить» [2].

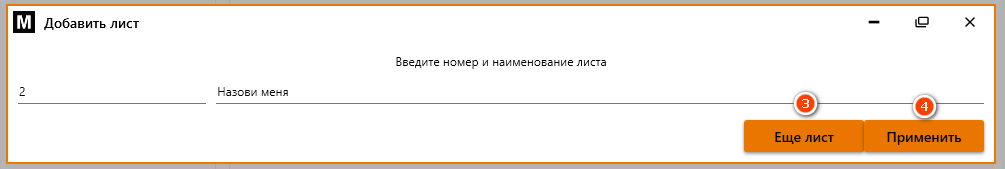

3.    В появившемся окне заполнить имя листа и нажать «Применить» [4]. При необходимости создания нескольких листов, вместо кнопки «Применить», нажать кнопку «Еще лист» [3] (см. Рисунок 10).

Рисунок 10

Созданным листам будут автоматически присвоены номера по возрастанию.

1.5.2. Изменение нумерации листов в существующем альбоме. Удаление листа из существующего альбома и автоматическая перенумерация

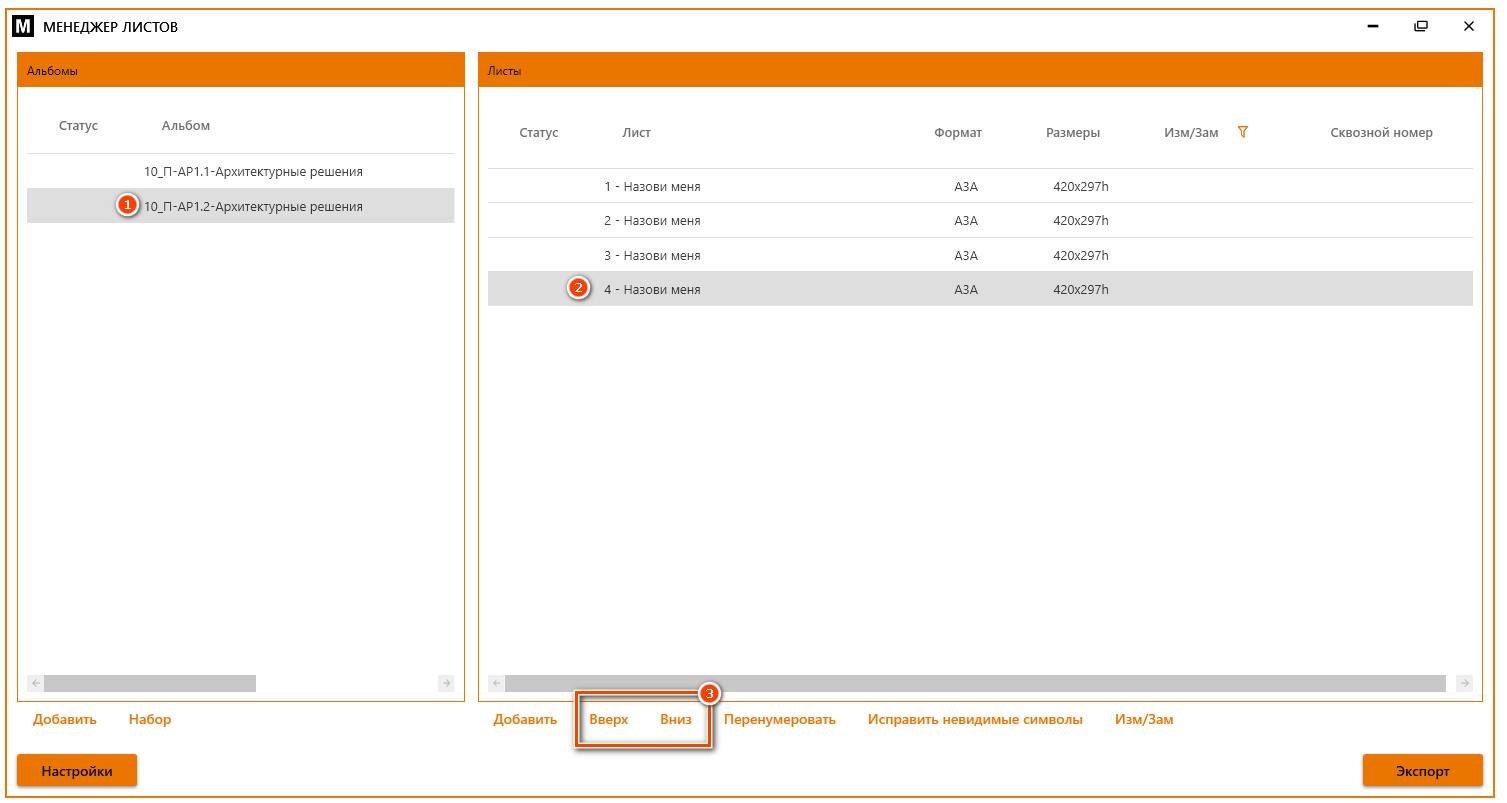

Для изменения нумерации листов в существующем альбоме необходимо выполнить следующие операции:

1.    В списке имеющихся альбомов выбрать нужный альбом [1].

2.    В списке листов альбома выбрать требуемый лист (либо группу листов) [2]. С помощью зажатой кнопки Ctrl+щелчок левой кнопкой мыши, могут быть выбраны листы в произвольном порядке. С помощью зажатой кнопки Shift+щелчок левой кнопкой мыши, выбирается последовательность листов.

3.    Кнопками «Вверх», «Вниз» [3] установить положение листов внутри альбома. При перемещении листов вверх и вниз по списку, номер листа будет изменяться автоматически на +1 или -1 в зависимости от направления перемещения, сохраняя сквозную нумерацию внутри альбома (см. Рисунок 11).

Рисунок 11

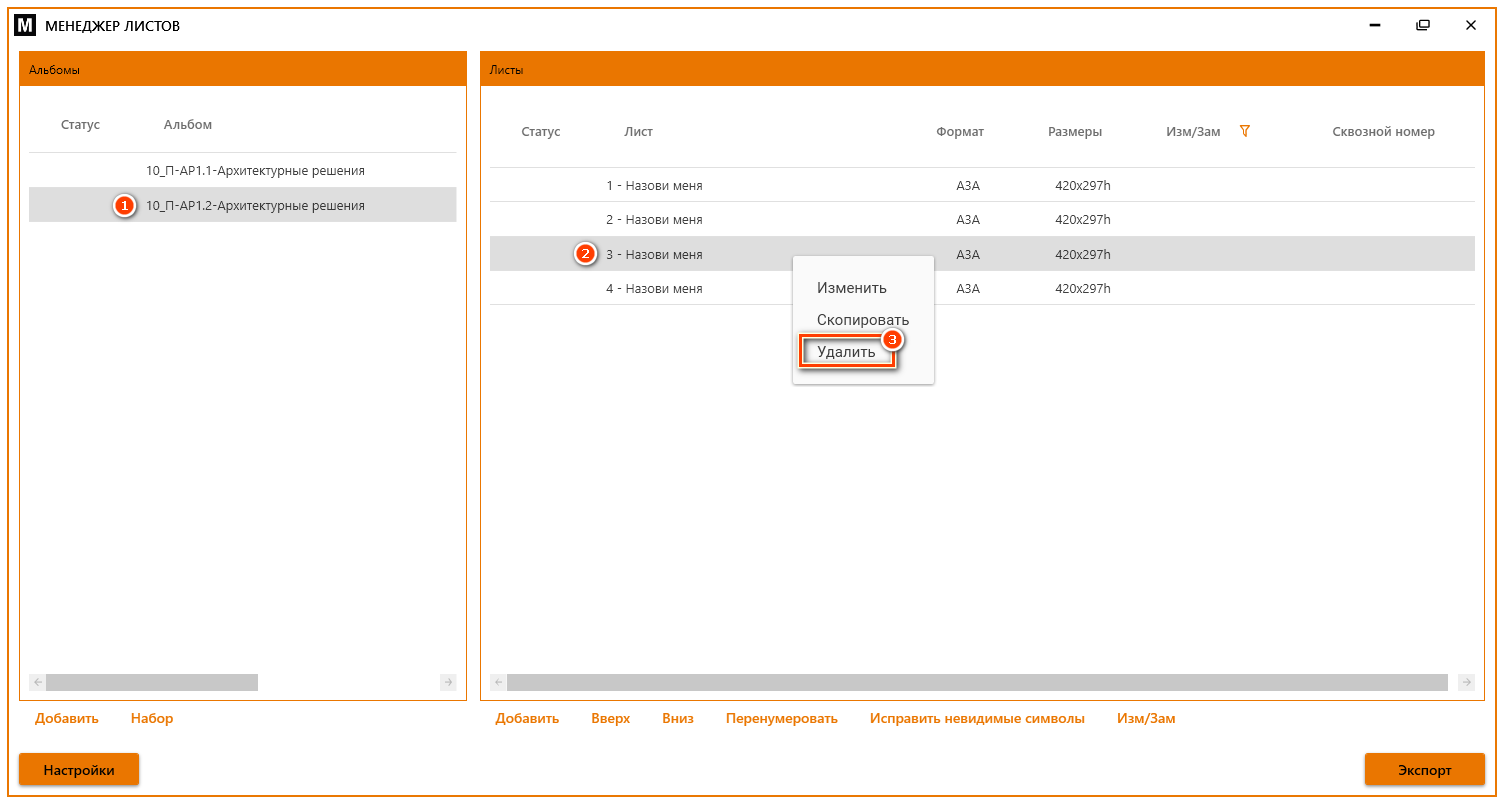

Если в составе альбома имеется лист, который требуется удалить, то необходимо выполнить следующую последовательность действий:

1.    В списке имеющихся альбомов выбрать нужный альбом [1].

2.    В списке листов альбома выбрать требуемый лист (либо группу листов) [2].

3.    Щелкнуть правой кнопкой мыши по выбранному листу (листам) и контекстном меню выбрать «Удалить» [3] (см. Рисунок 12).

Рисунок 12

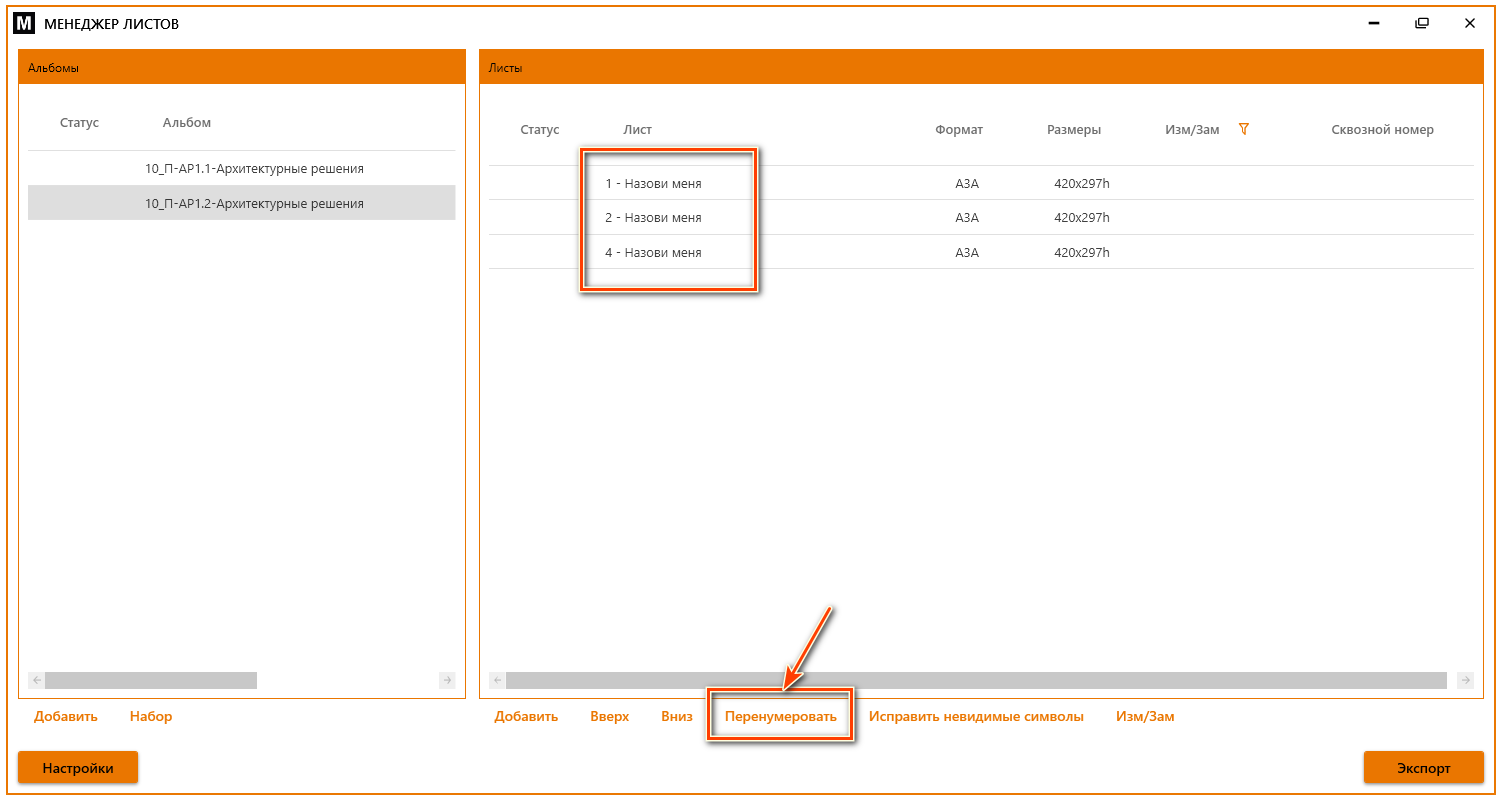

После удаления лишних листов, сквозная нумерация внутри альбома может нарушиться (см. Рисунок 13). Восстановить сквозную нумерацию можно нажатием кнопки «Перенумеровать».

Рисунок 13

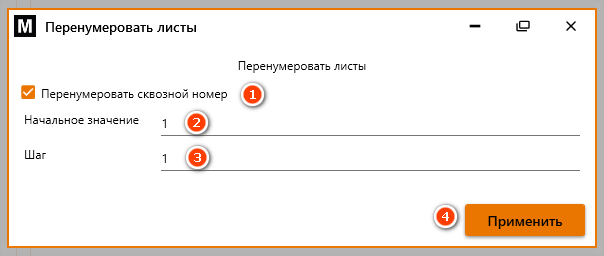

В появившемся окне требуется выбрать параметры перенумерации листов (см. Рисунок 14).

Рисунок 14

1.    Выбрать, какой номер листа нужно перенумеровать [1].

2.    Выбрать начальное значение, с которого будет начинаться нумерация. Можно вводить число с «•» [2].

3.    Шаг, с которым будет меняться значение [3].

1.5.3. Перенос листов из одного комплекта в другой

При необходимости переноса листов из одного комплекта в другой требуется выполнить следующую последовательность действий:

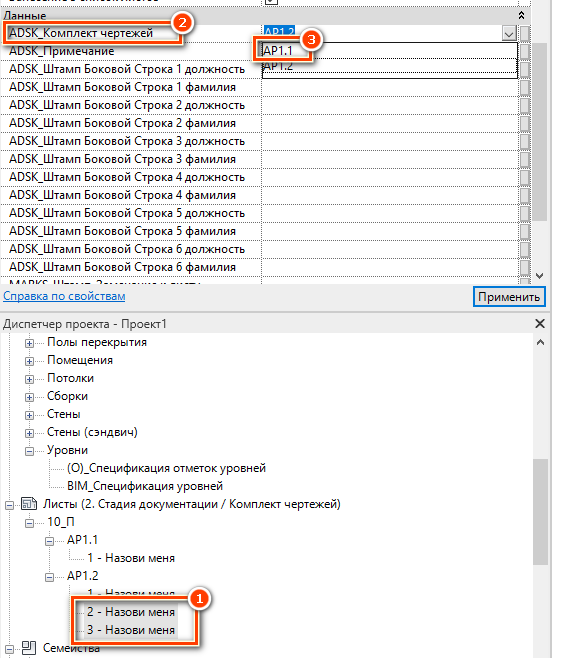

1.    В диспетчере проекта выбрать лист (листы), находящийся не в своем альбоме [1].

2.    В панели «Свойства» найти раздел «Данные» и параметр «ADSK_Комплект чертежей» [2]. В выпадающем списке выбрать требуемый альбом [3]. Листы альбома разместятся в соответствующей ветке диспетчера проектов (см. Рисунок 15).

Рисунок 15

3. После перемещения листов из одного альбома в другой, пользователь ОБЯЗАН у тех листов, которые были перенесены, выставить типоразмер основной надписи равным марке альбома. Т.е. если листы переносились из альбома АР1.1 в альбом АР1.2, необходимо:

• открыть каждый из перенесенных листов;

• выбрать семейство основной надписи;

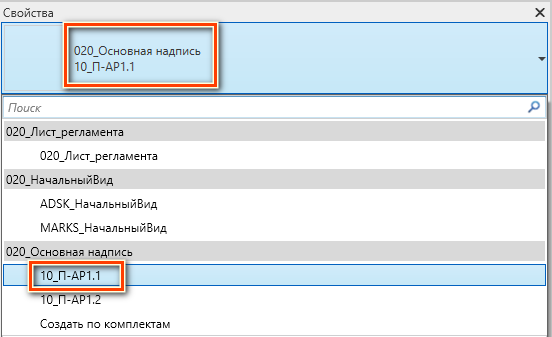

• поменять типоразмер у семейства основной надписи с АР1.1 на АР1.2 (см. Рисунок 16).


Рисунок 16

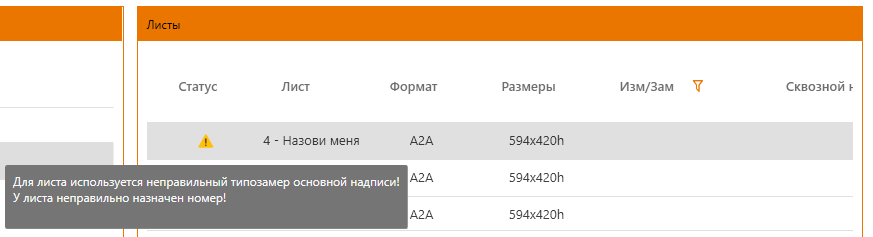

Также, при открытии окна плагина в поле «Статус» отображается предупреждение, которое свидетельствует об ошибке. Ошибка может быть связана с нумерацией листа, либо же с некорректным типоразмером у основной надписи листа (см. Рисунок 17).

Рисунок 17

4. Перенумеровать листы внутри старого альбома и внутри нового альбома.

1.5.4. Изменения на лист

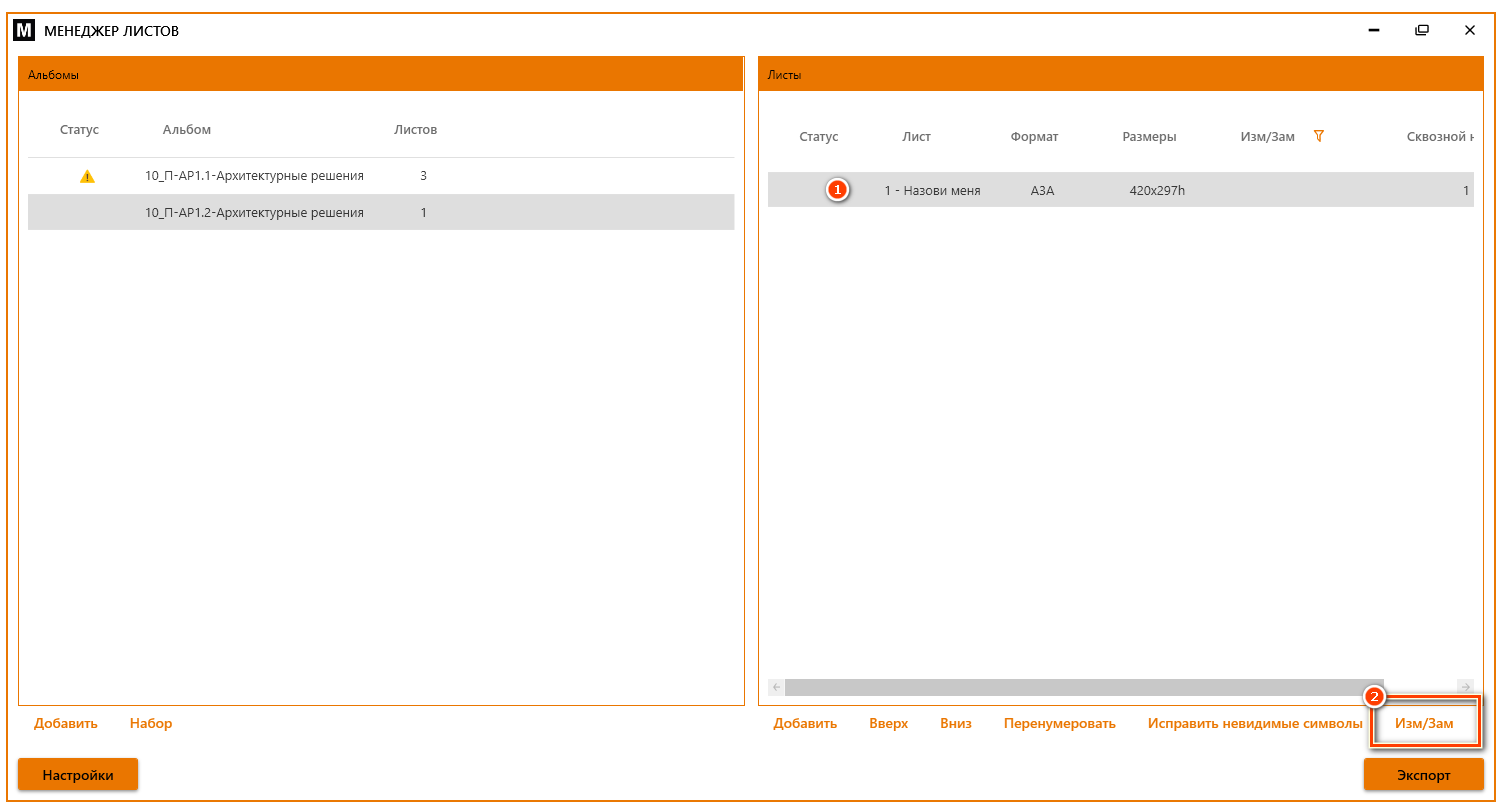

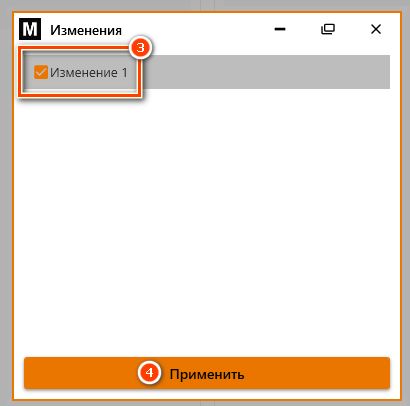

С помощью «Менеджера листов» можно назначать лису изменения. Для это нужно выбрать лист [1] и нажать кнопку «Изм/Зам» [2] и в открывшемся окне выбрать нужное изменение [3]. После нажать «Применить» [4] В соответствующем поле появится обозначение, что на лист назначено изменение (см. Рисунок 18).

Рисунок 18

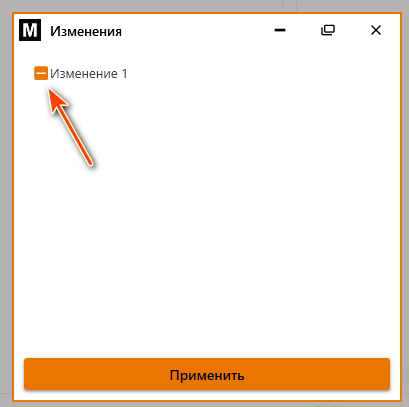

Если выбрать 2 листа одновременно, с назначенным изменением и без, то при нажатии кнопки «Изм/Зам» у изменения будет отображаться символ « – ». Это свидетельствует о том, что выбраны листы с изменением и без (см. Рисунок 19).

Рисунок 19

1.6. Экспорт альбомов и листов в формат

При необходимости экспорта альбома целиком (или определенных листов из альбома) необходимо выполнить следующую последовательность действий:

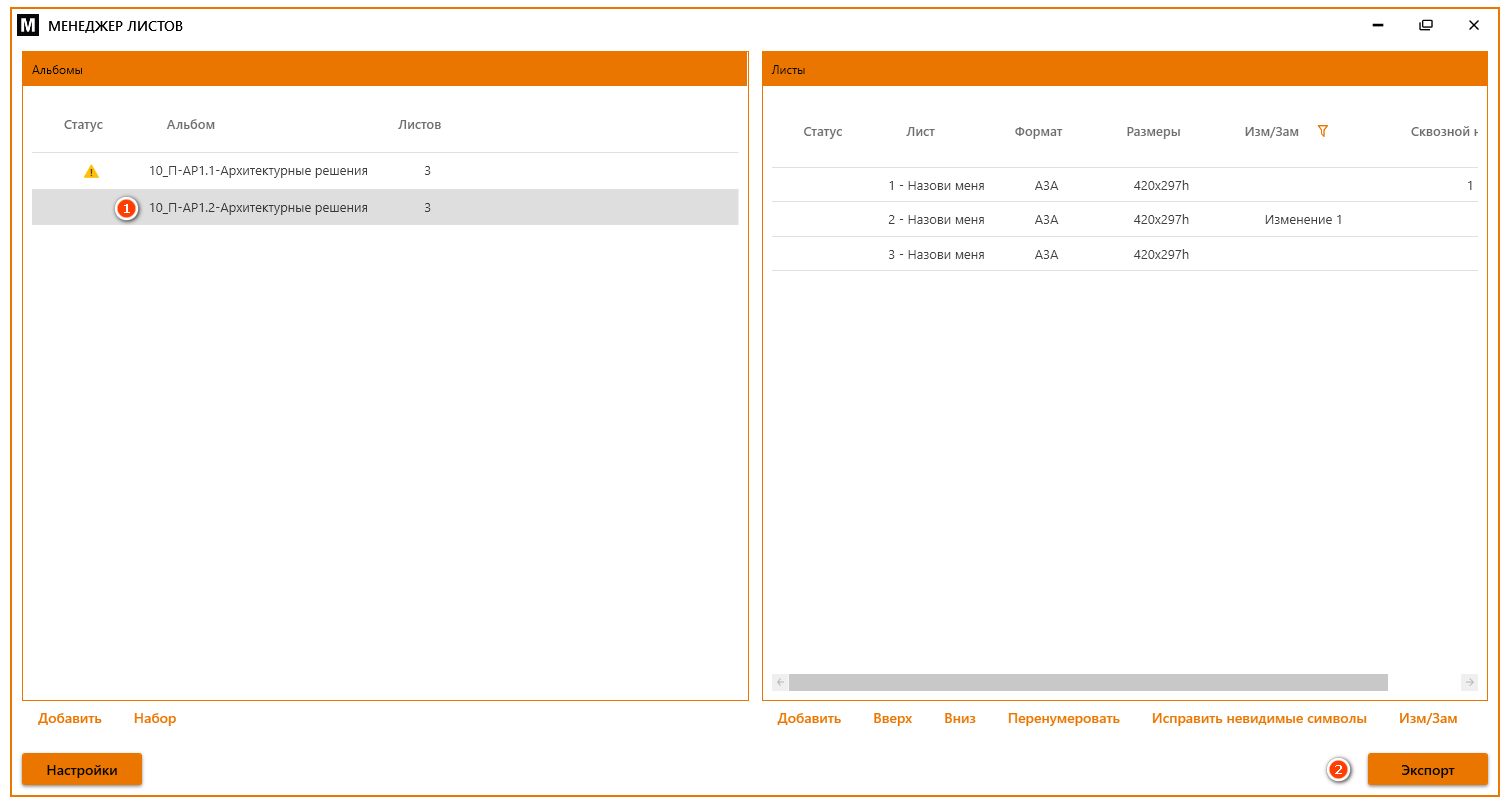

1.    В списке имеющихся альбомов выбрать требуемый альбом.
2.    Нажать кнопку «Экспорт». Откроется плагин «Экспорт листов» (см. Рисунок 20).

Рисунок 20

Плагин «Экспорт листов» проведет анализ форматов всех имеющихся в альбоме листов, и соберет их в Комплекты, которые можно будет увидеть и выбрать непосредственно при процедуре экспорта (см. Рисунок 21).

Рисунок 21

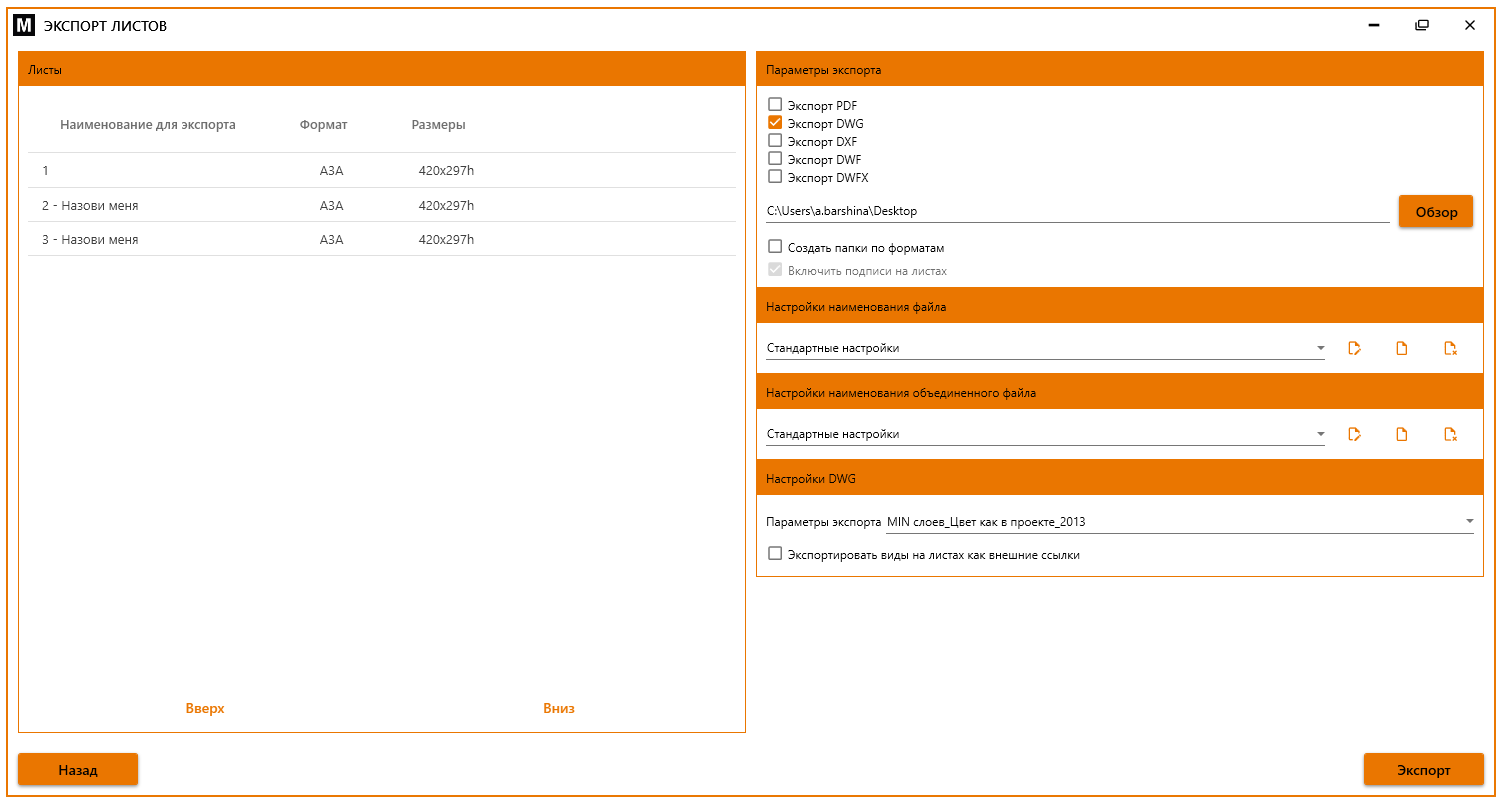

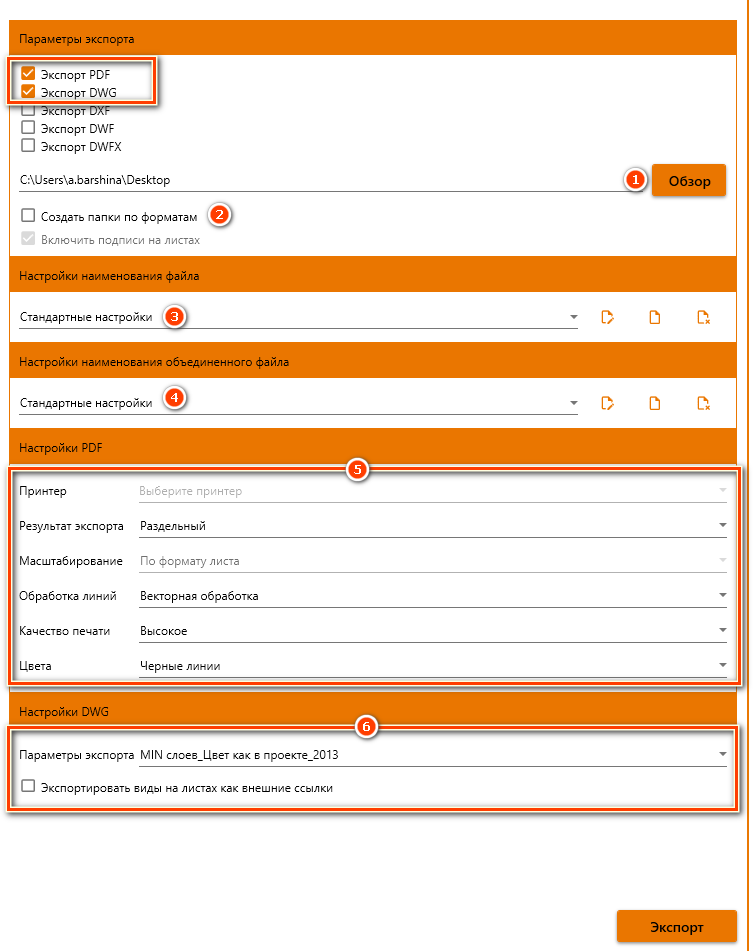

После требуется выбрать параметры экспорта. Можно сразу выбрать несколько форматов для экспорта. Например, выбрав Экспорт в PDF и DWG появятся настройки для экспорта в данные форматы (см. Рисунок 22).

Рисунок 22

1. Нажав кнопку «Обзор» [1] можно выбрать папку, куда будет производиться экспорт.

2. Поставив галочку в поле «Создать папку по формату» [2] в папке, куда будет производиться экспорт, создадутся папки согласно выбранным форматам.

3. Настройки наименования файла могут быть стандартными, или пользовательские [3].

4. Настройки наименования обледенённого файла могут быть стандартными, или пользовательские [4].

5. Настройки PDF позволяют настроить экспорт. Для экспорта должен быть установлен принтер PDF24. Если он не отображается в поле «Принтер» [5], следует обратиться в IT.

6. Настройки DWG позволяют выбрать параметры экспорта в DWG [6].

7. Обрезка листов под истинный формат.

При печати листов проекта в формат большего размера, у листов появляются белые области справа и сверху. Для автоматической обрезки листов и удаления белых областей можно воспользоваться программой Adobe Acrobat Pro DC.

1. Откройте распечатанный альбом.

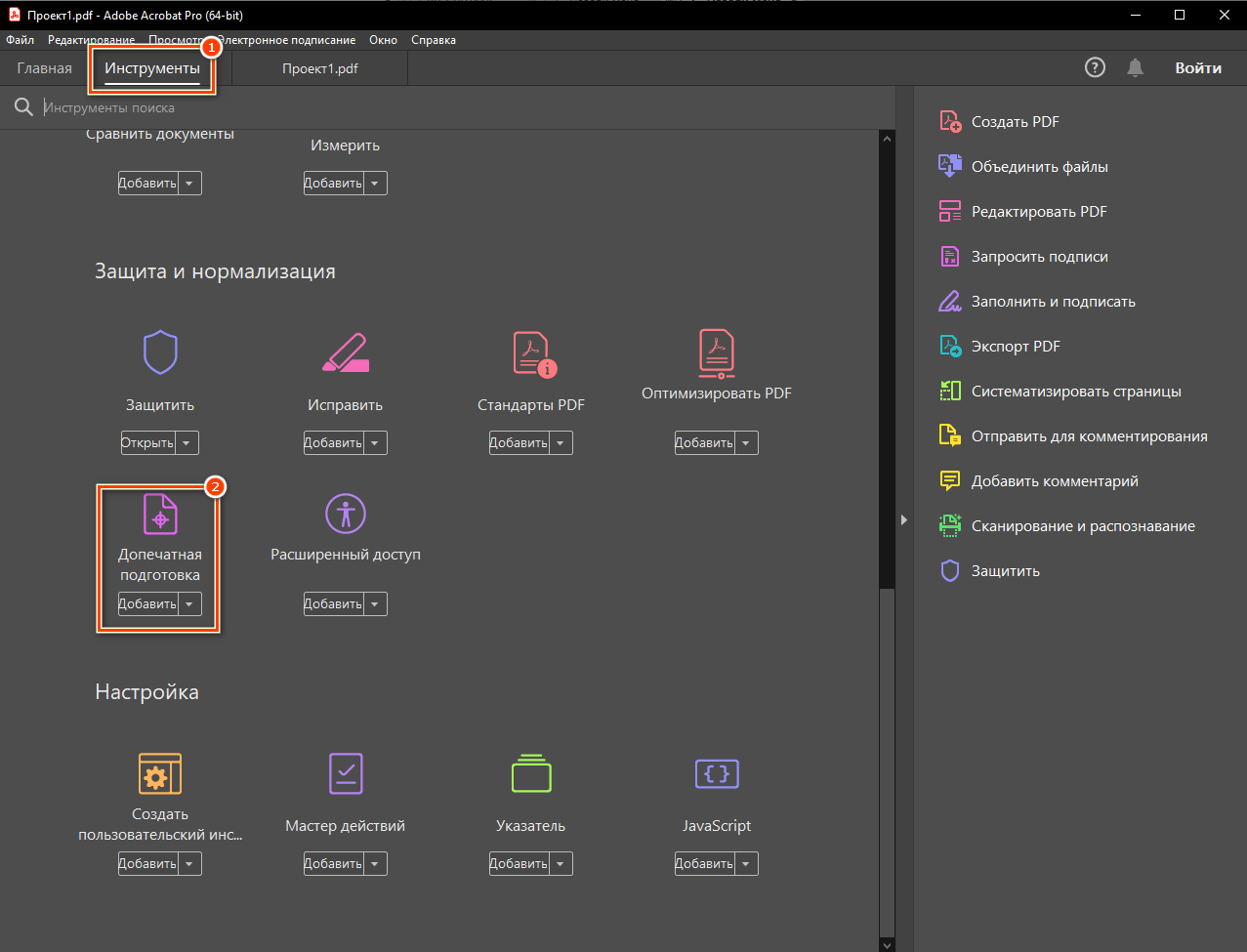

2. В программе Adobe Acrobat Pro DC щелкните по кнопке «Инструменты» [1]. В открывшемся окне, найдите раздел «Защита и нормализация» и щелкните по инструменту «Допечатная подготовка» [2] (см. Рисунок 23).

Рисунок 23

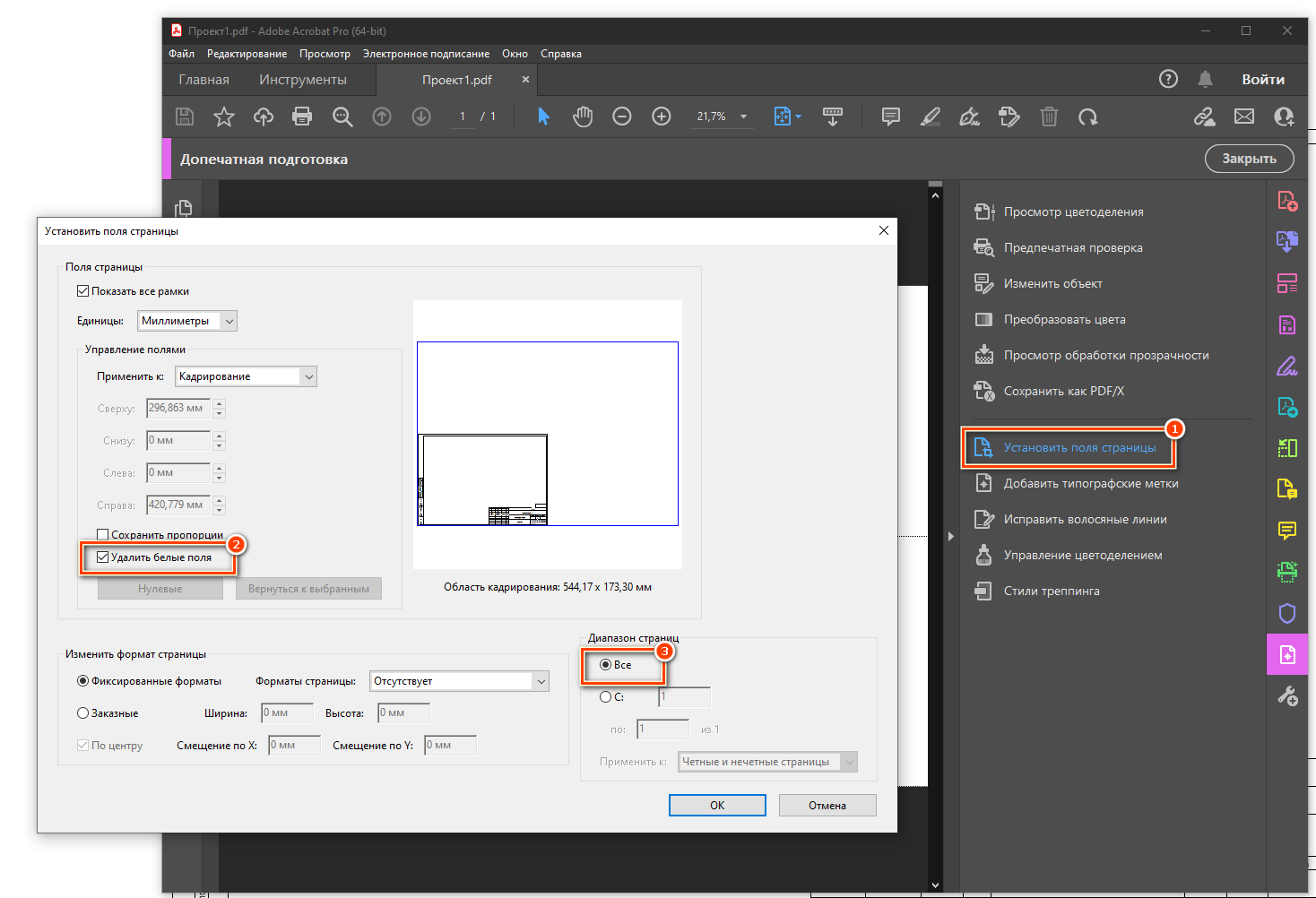

3. В правом боковом меню нажмите «Установить поля страницы» [1].  В открывшемся диалоговом окне поставьте галку у параметра «Удалить белые поля» [2]. Диапазон страниц установите на «Все» [3]. Будет произведена автоматическая обрезка листов. После чего сохраните документ (см. Рисунок 24).

Рисунок 24
