Рублёво-Архангельское: улично-дорожная сеть, собранная из данных

Как единая цифровая информационная модель связала 2,7 километра улиц, 35 километров подземных сетей и вантовый мост «Лента Мёбиуса» — и почему при такой плотности решений ТИМ был единственным способом не ошибиться на стройке.

Проектирование улично-дорожной сети новой территории охватывает множество смежных разделов и требует работы в разных программных средах. В нашем случае особое место в проекте занимает мост «Лента Мёбиуса», объединяющий сложные инженерные и архитектурные решения.

MARKS GROUP объединила проектные данные в сводную цифровую информационную модель, обеспечив координацию смежных разделов и выпуск рабочей документации.

MARKS GROUP — не только генеральный проектировщик, но и экосистема профильных подразделений: от исследований грунтов и математического моделирования до архитектурного дизайна, технического надзора и собственной аккредитованной IT-компании, разрабатывающей ТИМ-решения. Именно замкнутый цикл компетенций внутри компании позволил взяться за комплексное проектирование территории Рублёво-Архангельское: изыскания, генплан, дороги, искусственные сооружения и все виды наружных сетей живут в одной цифровой среде, а проектные решения демонстрируются заказчику в VR.

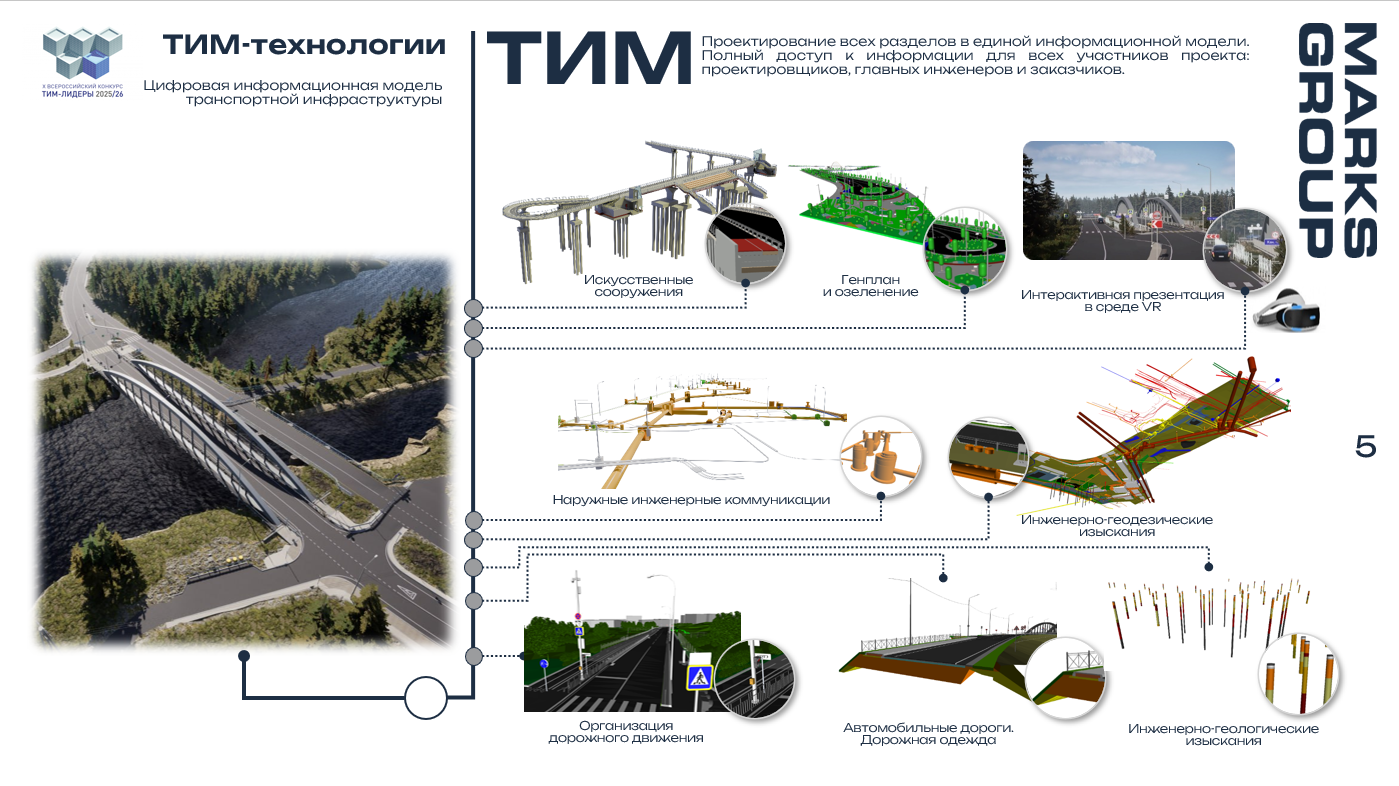

Рис. 1. Полный цикл компетенций, интегрированный в единую ЦИМ линейного объекта: от изысканий до VR-презентации решений.

---

01 · Объект. Восемь разделов, одна модель

В рамках проекта разработаны рабочая документация и цифровые информационные модели по восьми разделам. Сводная модель объединяет планировочные решения, инженерные коммуникации, благоустройство и искусственные сооружения, обеспечивая координацию смежных разделов и согласованность проектных решений.

Шифр	Раздел
АД	Автомобильные дороги
ТСОДД	Технические средства организации дорожного движения
ММГН	Мероприятия для маломобильных групп населения
ГП	Генеральный план
БиО	Благоустройство и озеленение
МАФ	Малые архитектурные формы
ИССО	Искусственные сооружения
НИС	Наружные инженерные сети

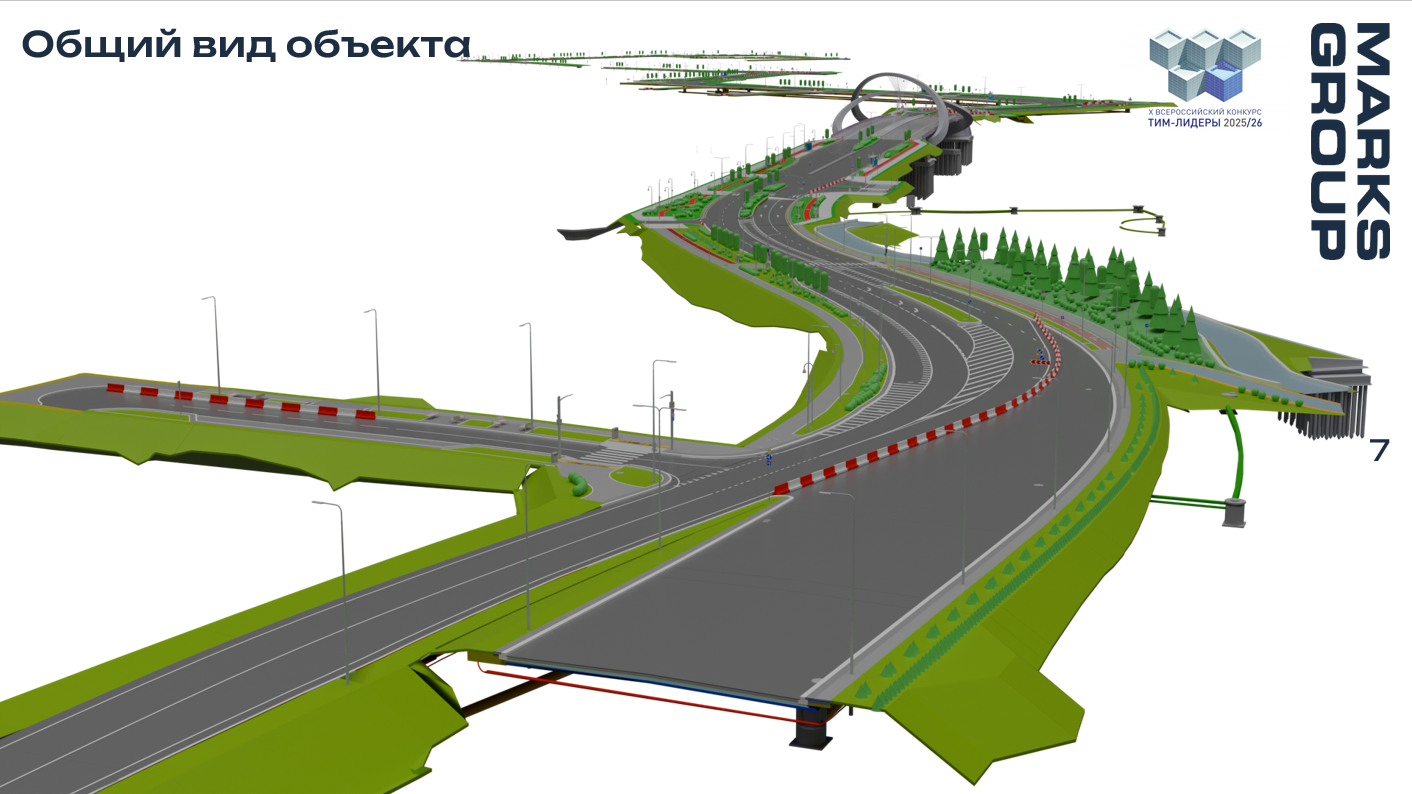

Рис. 2. Общий вид проектируемой улично-дорожной сети в сводной цифровой информационной модели.

Автомобильные дороги и ОДД

Модель автомобильных дорог формирует геометрическую основу для проектирования смежных разделов. В рамках проекта разработаны магистральные улицы районного значения, местные проезды, съезды, подъезды и временные дороги общей протяжённостью 2 751,81 м. Расчётная скорость движения составляет 40–60 км/ч, пропускная способность на ключевых участках — до 3 403 ед./ч.

2 752 м	3 403 ед./ч	496 шт.	5 422 м	917 шт.
проездов и улиц	пропускная способность	дорожных знаков	линейной разметки	тактильных указателей МГН

Информационная модель используется для координации автомобильных дорог, организации дорожного движения и смежных разделов. Размещение дорожных знаков в трёхмерной среде позволяет проверять их видимость с позиции водителя, а также выявлять возможные пересечения с опорами освещения и элементами озеленения.

Общая площадь дорожной разметки составляет 2 652,9 м², в том числе 193,74 м² точечной. Для обеспечения доступности маломобильных групп населения предусмотрено 917 тактильных указателей.

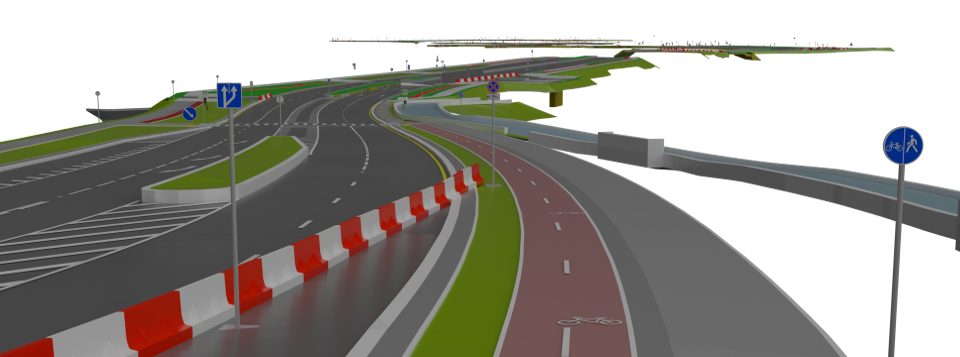

Рис. 3. Модели АД, ТСОДД и ММГН в едином пространстве: знаки, разметка и тактильные элементы привязаны к геометрии дорог.

Генеральный план и благоустройство

Модель генерального плана объединяет решения по вертикальной планировке, благоустройству и озеленению территории. Работа в трёхмерной среде позволяет учитывать существующий и проектный рельеф, увязывать высотные отметки и координировать размещение элементов благоустройства со смежными разделами.

Благоустройство и озеленение	Количество
Площадь благоустройства	2,5 га
Плиточное покрытие	14 905,5 м²
Газоны и цветники	35 490,3 м²
Деревья	91 шт.
Кустарники	2 442 шт.
Скамейки / урны	23 / 46 шт.
Столы и стулья	17 шт.
Павильоны ожидания	6 шт.
Велопарковки	12 шт.
Интерактивные элементы	19 шт.
Вертикальная планировка	0,22 га

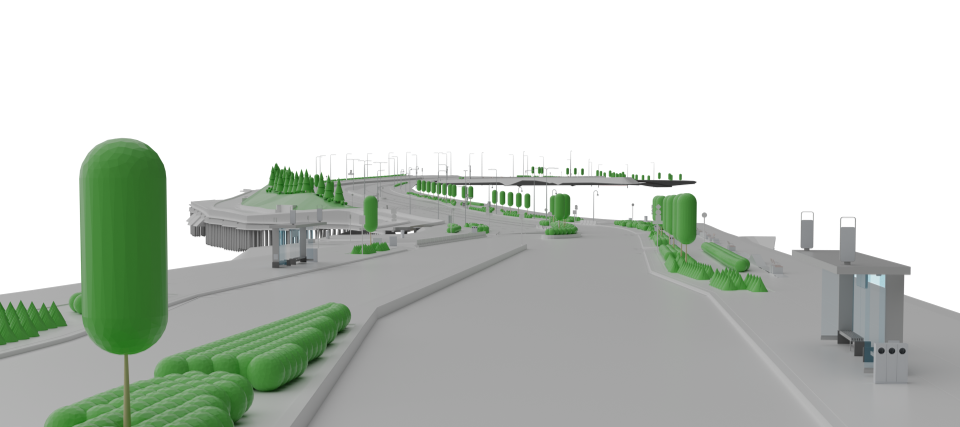

Рис. 4. Генеральный план: благоустройство, озеленение и МАФ, вписанные в трёхмерный рельеф.

Искусственные сооружения

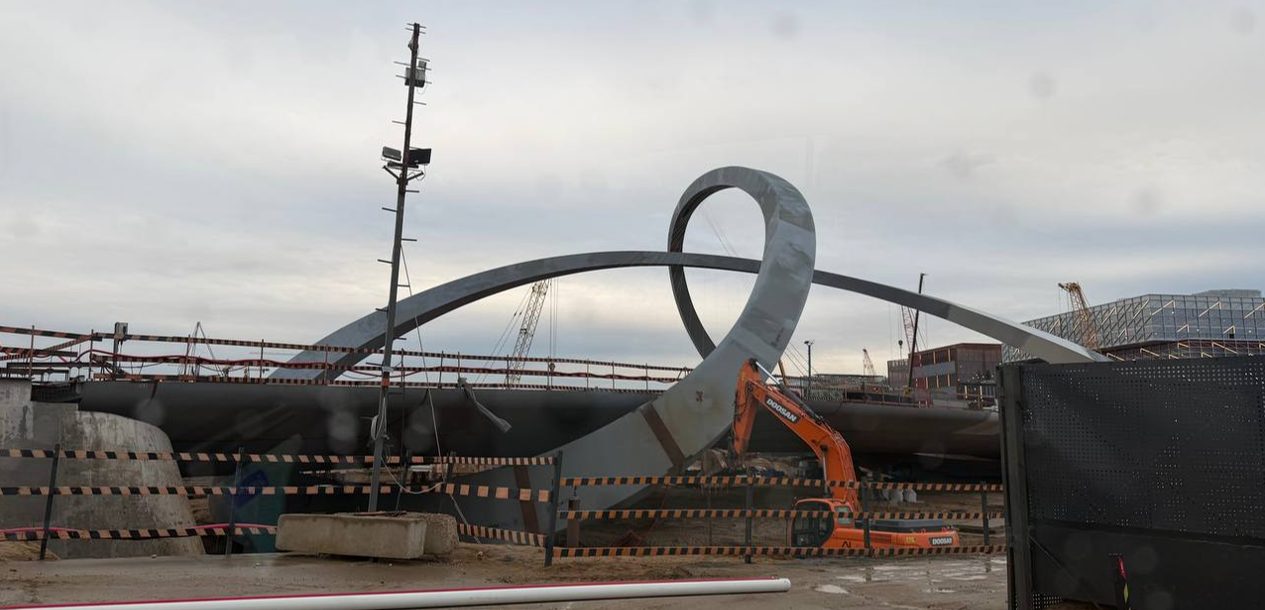

В рамках проекта разработаны информационные модели подпорных стен общей протяжённостью 268,69 м и вантового моста «Лента Мёбиуса».

Особенность моста — сложная криволинейная геометрия, в которой конструктивные элементы одновременно формируют архитектурный облик сооружения. В цифровой информационной модели воспроизведена геометрия пилона и основных конструкций моста, обеспечена координация архитектурных, конструктивных и инженерных решений.

Отдельной задачей стала интеграция архитектурной подсветки, систем безопасности и мониторинга конструкций. Информационная модель позволила увязать размещение оборудования и инженерных систем с конструкциями моста с учётом требований к его архитектурному облику.

Технические характеристики	Значение
Расчётная длина пролётного строения	128,19 м
Расчётная длина пилона	92,4 м
Масса пилона	1 026,2 т
Ширина сооружения	32,15 м
Общая ширина	4,02 × 2 м
Велодорожки	1,5 м в каждом направлении
Полоса безопасности	1,0 м
Разделительная полоса	0,5 × 2 м
Габарит	2(Г-9)
Протяжённость подпорных стен	268,69 м

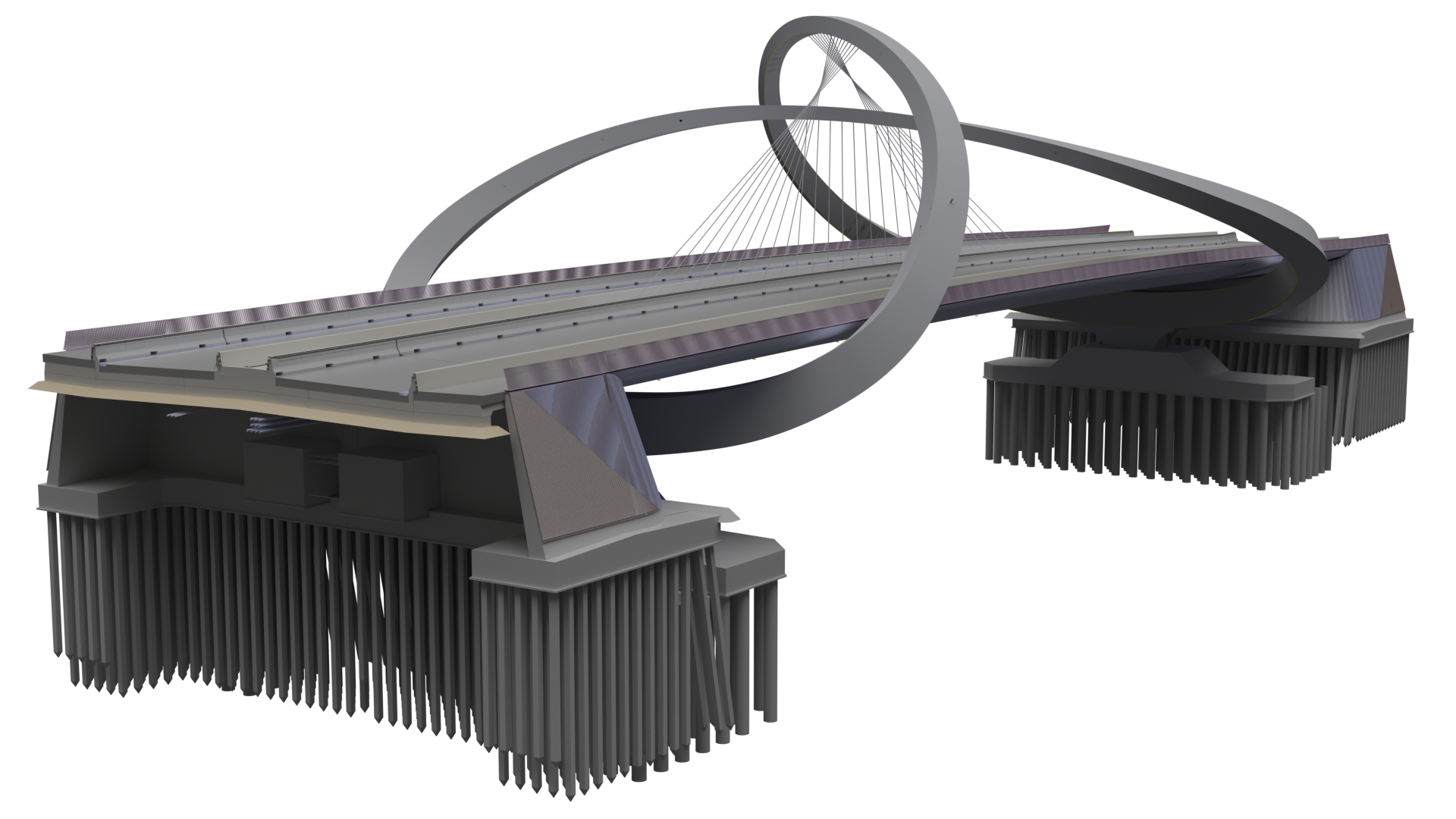

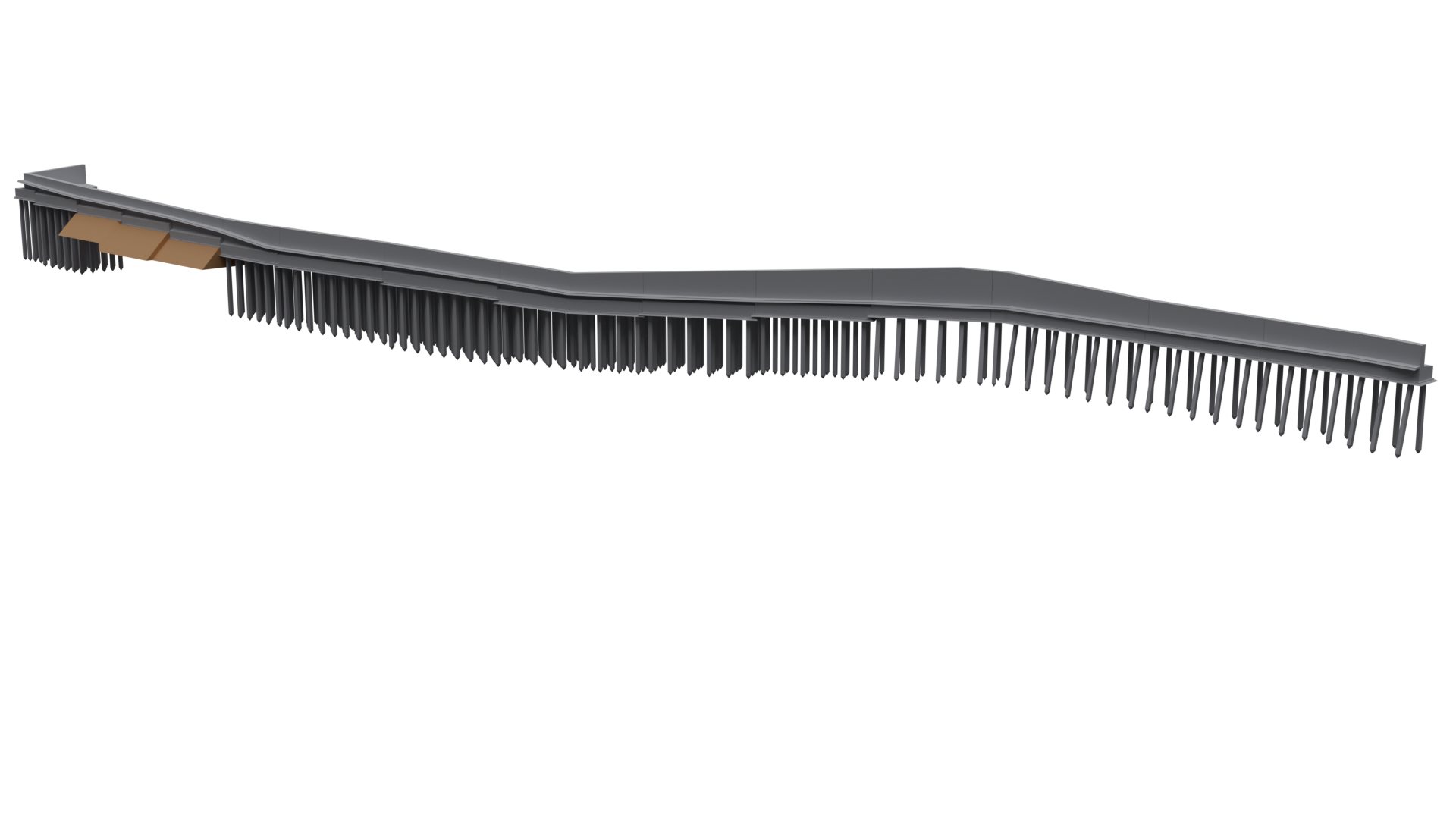

Рис. 5. Вантовый мост «Лента Мёбиуса» и система подпорных стен в цифровой информационной модели.

Наружные инженерные сети

В рамках проекта разработаны информационные модели наружных инженерных сетей: дождевой канализации, водоснабжения, электроснабжения, наружного освещения, сетей связи и автомазированной системы управления дорожным движением.

Протяжённость сетей связи составляет 11 032,5 м, электроснабжения — 25 843 м. Только эти два раздела объединяют более 36 км инженерных коммуникаций, размещённых в пределах улично-дорожной сети.

При такой плотности коммуникаций особое значение приобретает координация смежных разделов. Сводная информационная модель позволяет проверять взаимное расположение инженерных сетей, выявлять коллизии между коммуникациями и конструкциями сооружений, а также учитывать существующие и проектируемые сети при разработке проектных решений.

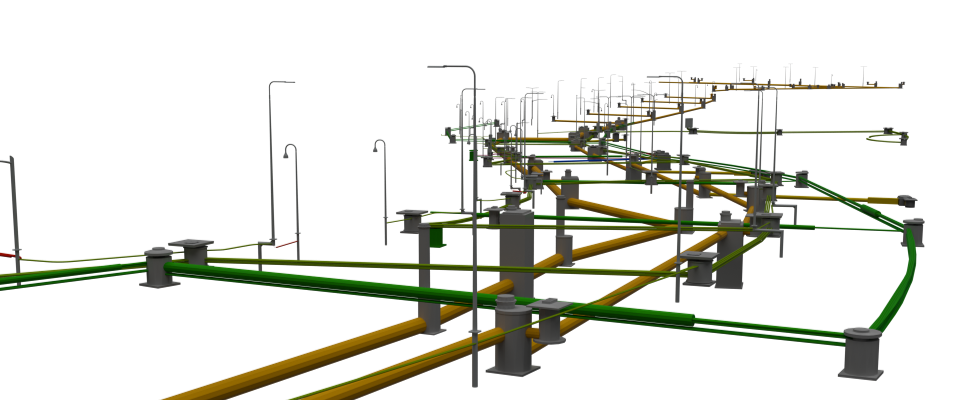

Рис. 6. Наружные инженерные сети в сводной модели: канализация, водопровод, связь, освещение, электроснабжение, АСУДД.

---

02 · Инструменты. Документация рождается из модели

Для разработки проекта использовалось специализированное программное обеспечение, включая отечественные решения «Топоматик Robur» и Национальную ТИМ-платформу.

Информационные модели применялись не только для координации проектных решений, но и непосредственно для выпуска рабочей документации. На основе данных моделей формировались чертежи, ведомости и спецификации по различным проектным разделам.

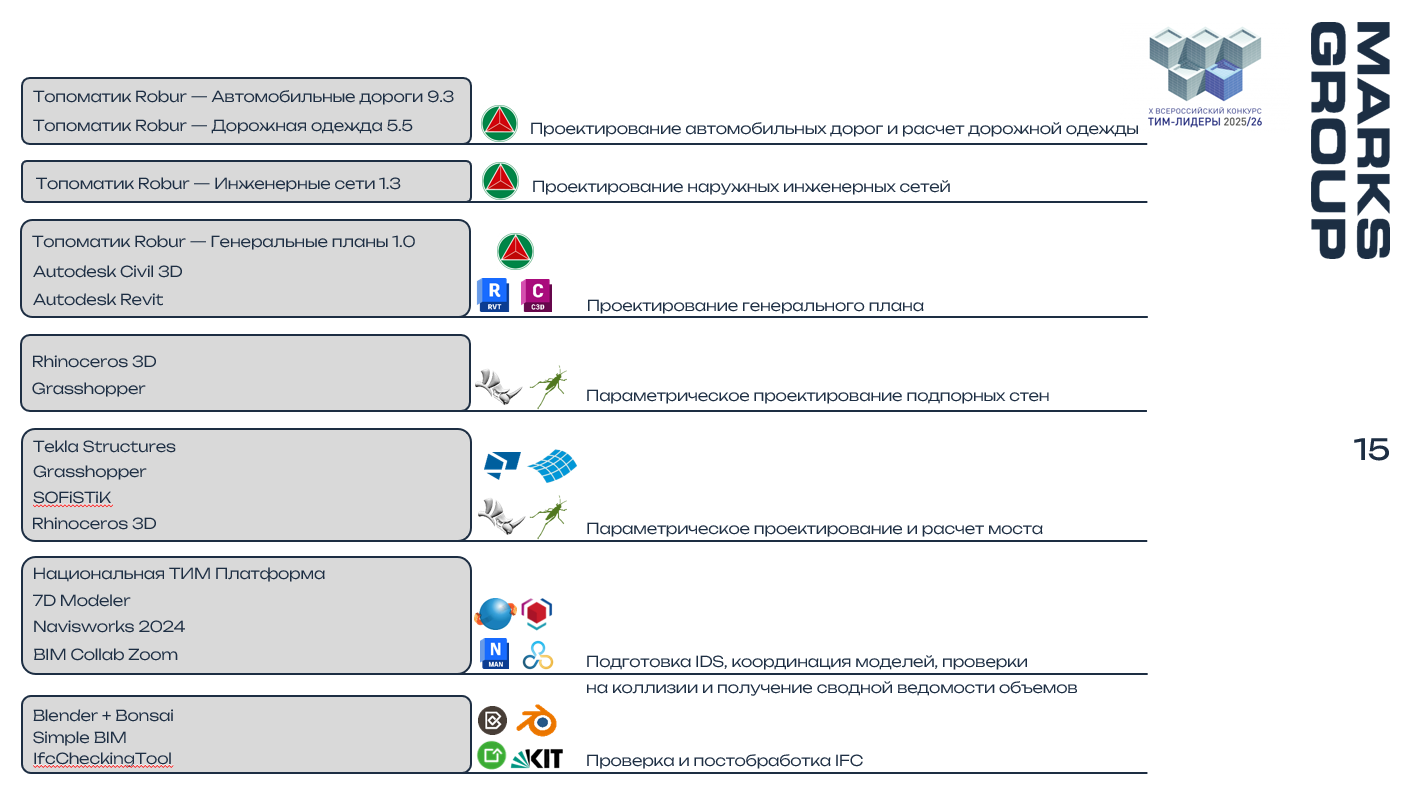

Рис. 7. Программный стек проекта по этапам разработки.

Для автомобильных дорог из модели получаем планы, продольные и поперечные профили, ведомости и спецификации. Для организации дорожного движения — планы, спецификации и сводные ведомости дорожных знаков и разметки. Аналогичный подход применяется при разработке генерального плана, благоустройства и малых архитектурных форм.

В разделе наружных инженерных сетей из модели формируются планы, продольные профили трасс, чертежи конструктивных элементов, включая многокомпонентные сборные колодцы, а также спецификации оборудования и материалов.

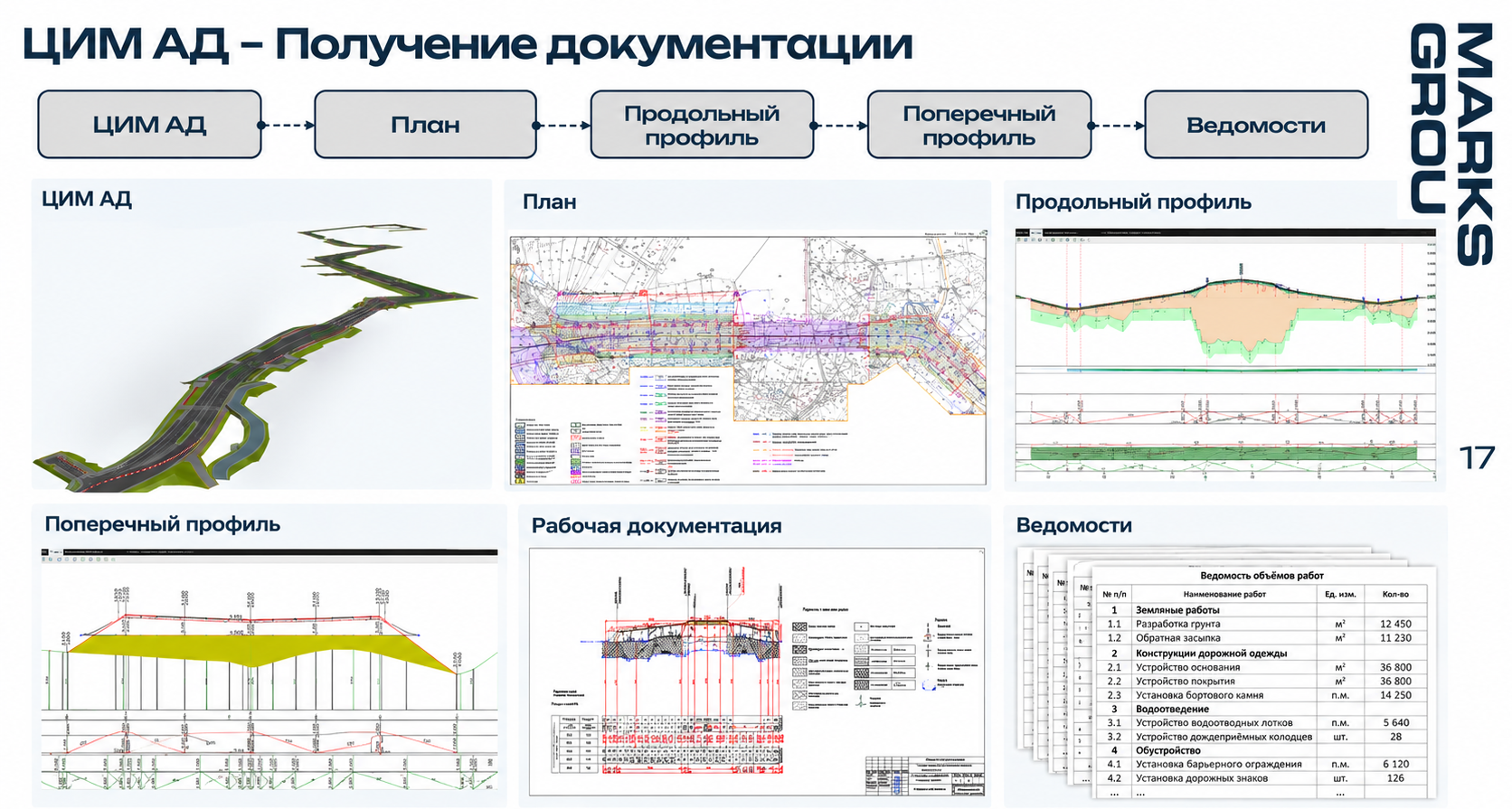

Рис. 8. ЦИМ АД: планы, профили, ведомости.

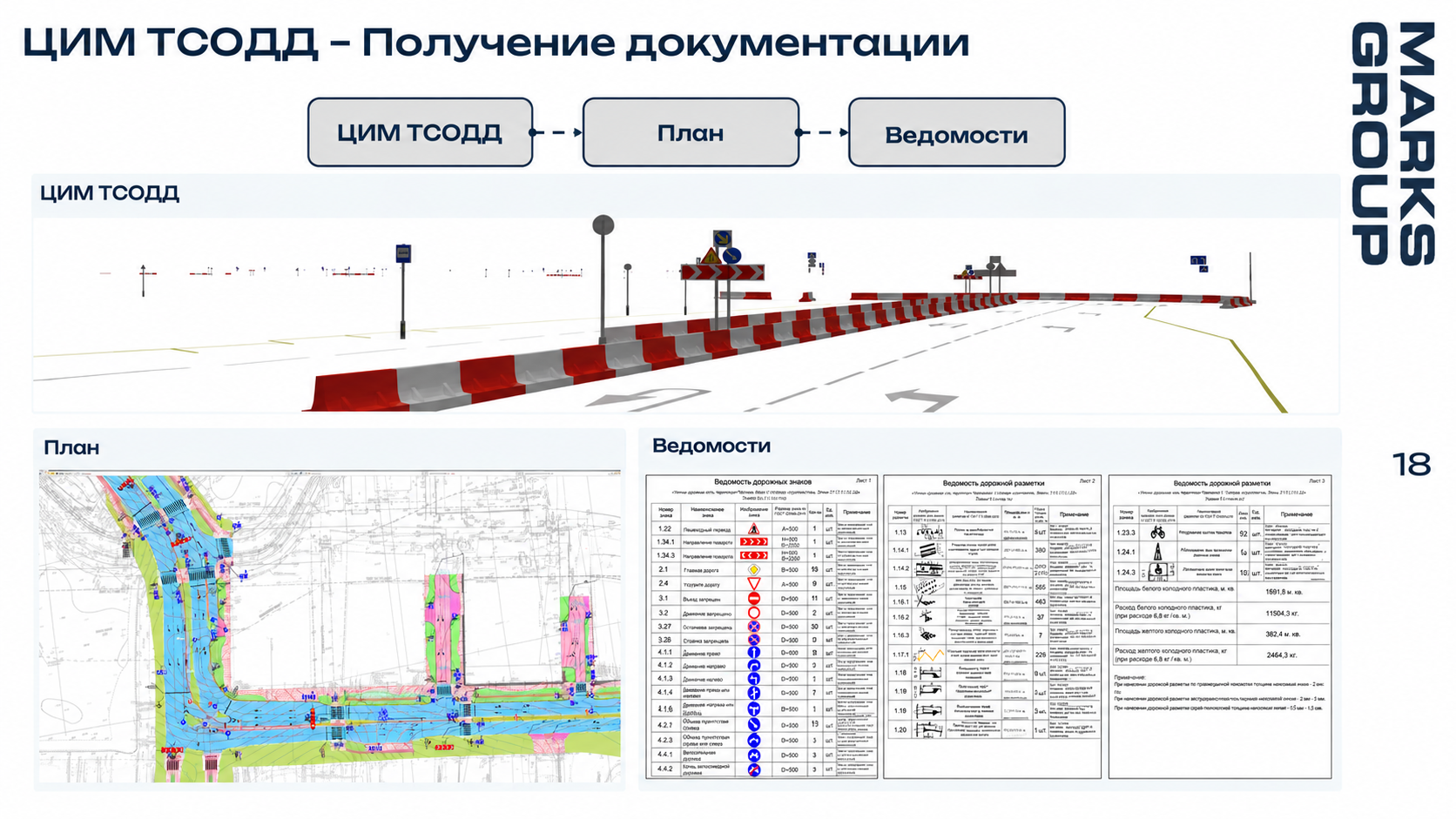

Рис. 9. ЦИМ ТСОДД: ведомости знаков и разметки.

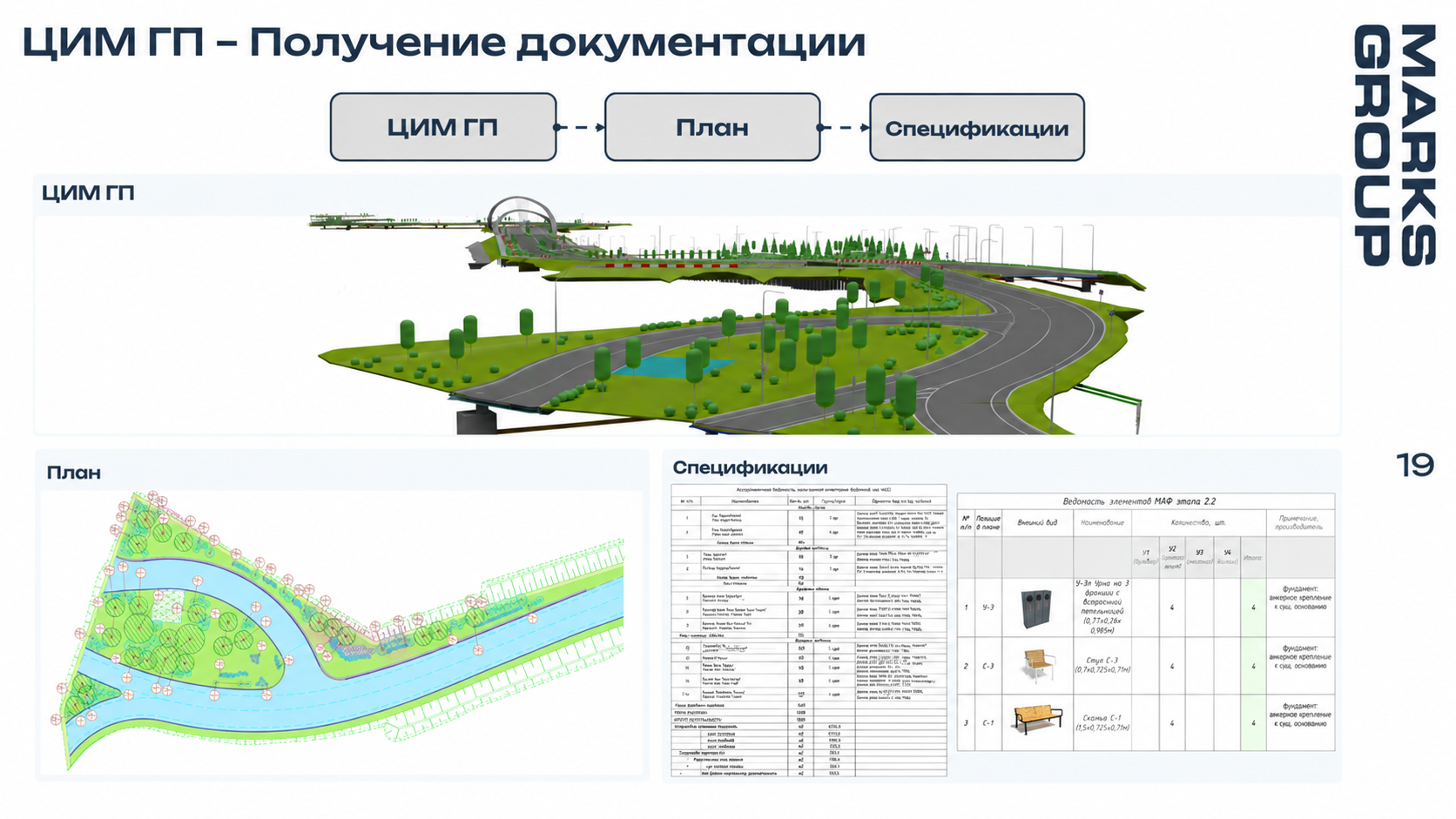

Рис. 10. ЦИМ ГП: планы и спецификации.

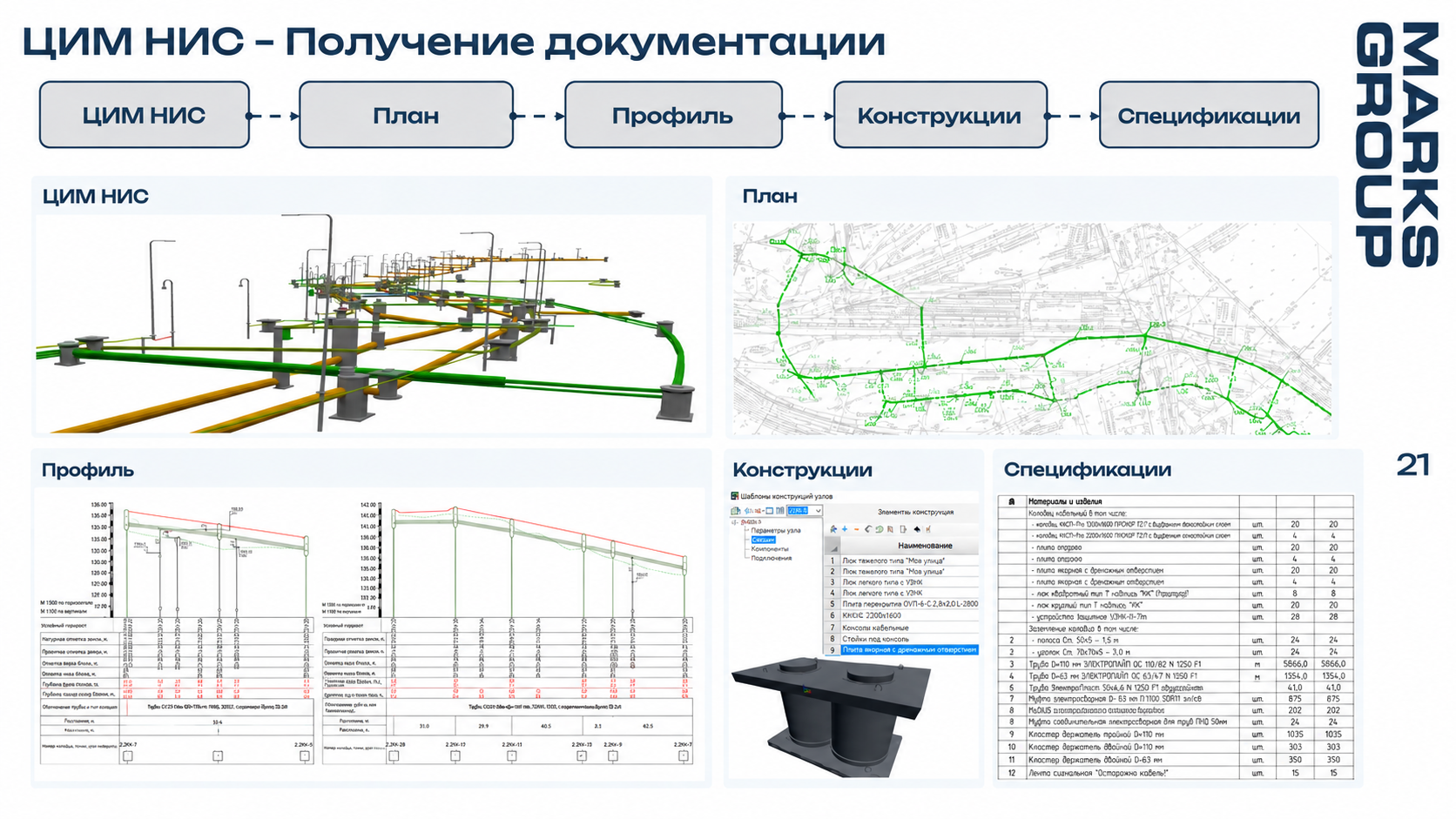

Рис. 11. ЦИМ НИС: чертежи сборных колодцев и спецификации.

---

03 · Мост. Продуть «Ленту Мёбиуса»

Гибкая вантовая конструкция ставит перед нами вопрос, на который не ответить только статическим расчётом: как мост будет вести себя под воздействием ветра? Ответ искали в два этапа — численно и экспериментально.

Трёхмерное моделирование обтекания показало распределение коэффициента давления на наветренной стороне при потоке поперёк оси полотна и выявило зоны повышенных аэродинамических нагрузок. Двумерный расчёт поперечного сечения при α = 5° дал картину поперечной компоненты скорости: зоны отрыва, градиенты и формирование вихревого следа. Сопоставление обтекания поперёк и вдоль оси моста показало, как направление ветра меняет структуру вихрей и условия возникновения аэроупругой неустойчивости.

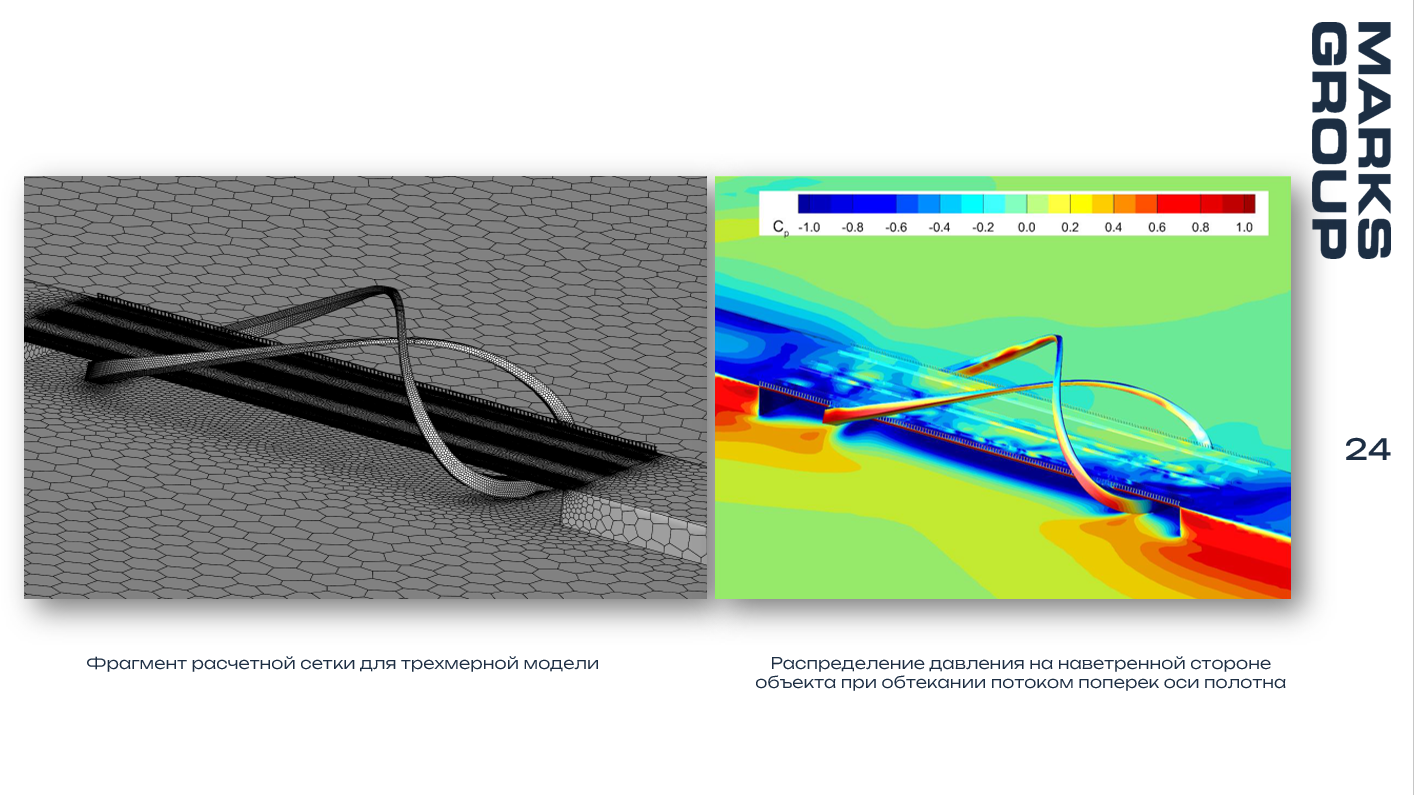

Рис. 12. Трёхмерная расчётная сетка и распределение коэффициента давления на наветренной стороне.

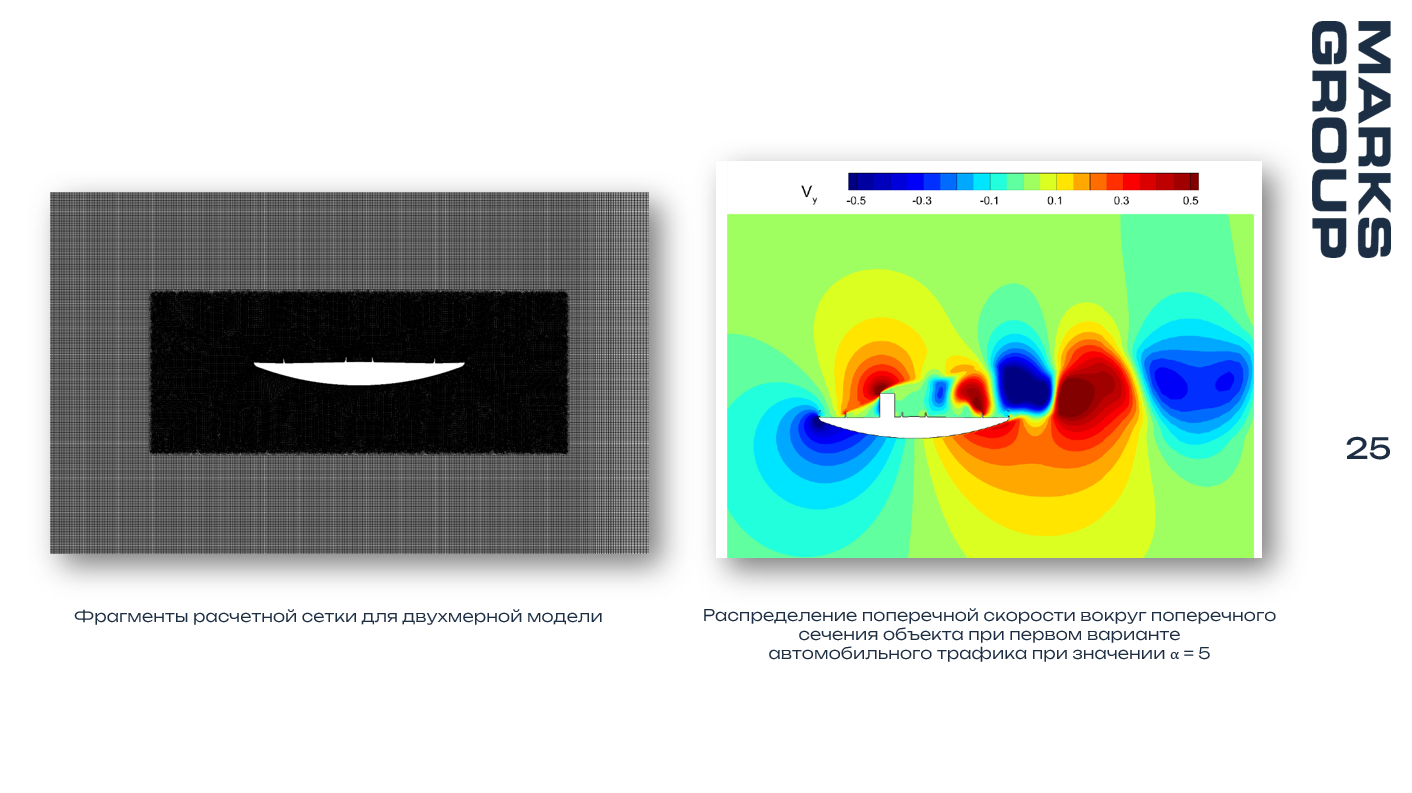

Рис. 13. Двумерное обтекание сечения: поперечная компонента скорости Vy при α = 5°.

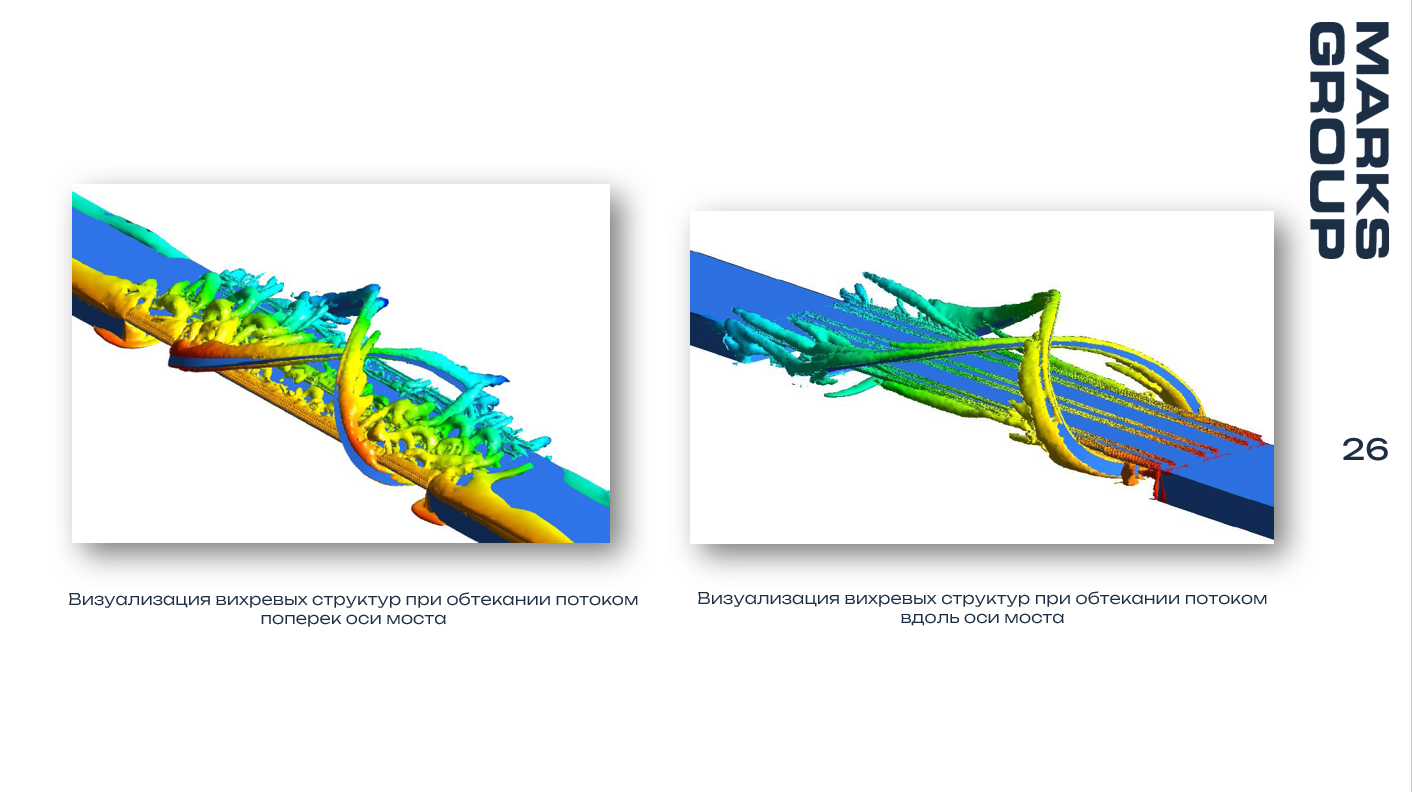

Рис. 14. Вихревые структуры при потоке поперёк и вдоль оси моста.

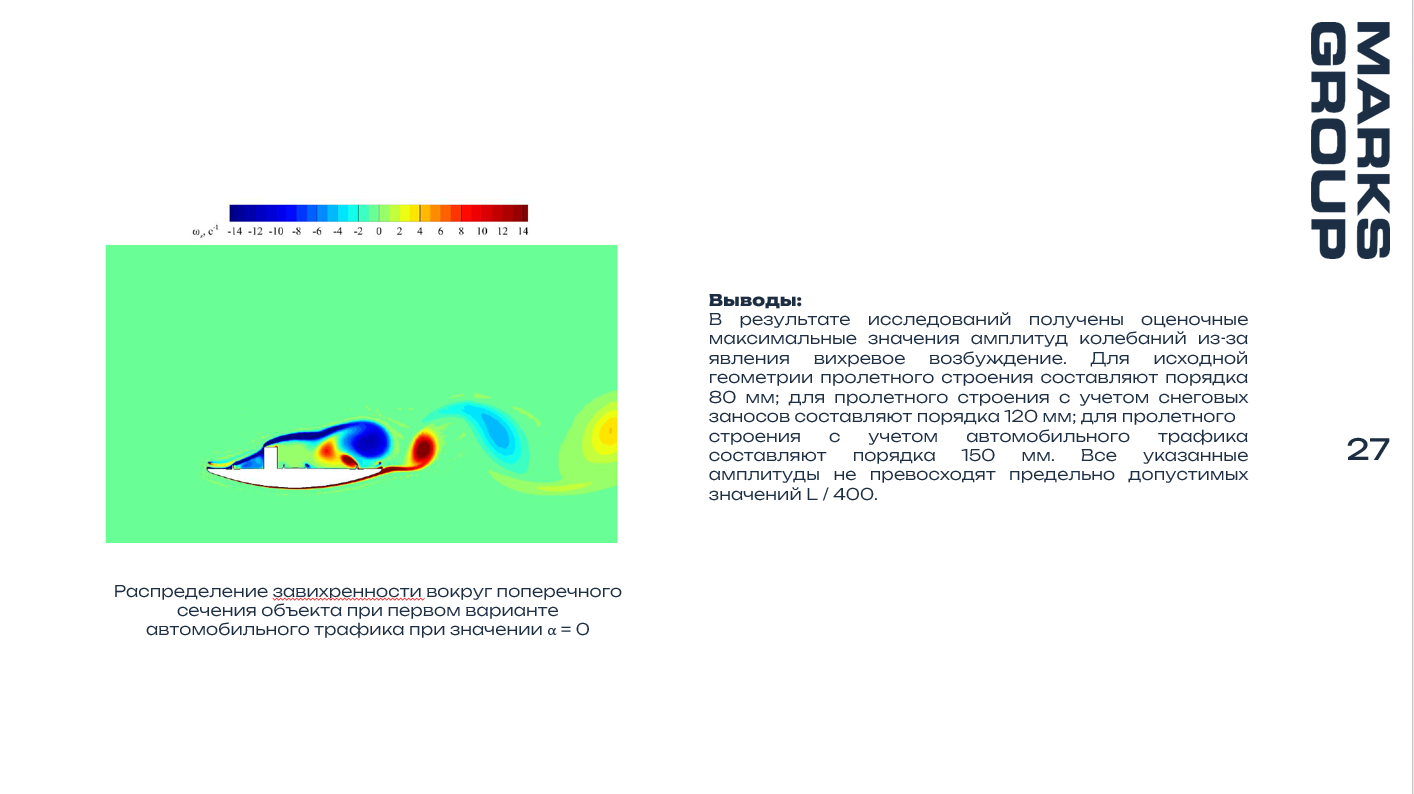

Рис. 15. Завихренность при α = 0° и оценка амплитуд вихревого возбуждения.

Результат расчёта. Максимальные амплитуды колебаний пролётного строения, вызванные вихревым возбуждением: около 80 мм для исходной геометрии, около 120 мм с учётом снеговых заносов и около 150 мм с учётом автомобильного движения. Во всех режимах амплитуды не превышают предельно допустимого уровня L/400 — критических проявлений аэроупругой неустойчивости нет.

Численные результаты верифицировали в ландшафтной аэродинамической трубе на динамически подобной полноразмерной модели: сняли зависимость максимальной амплитуды контрольной точки полотна от скорости потока и виброграмму затухающих колебаний арки для оценки демпфирования. Секционная модель пролётного строения дополнила картину: чувствительность конструкции к углу атаки и скорости ветра в ламинарном потоке оказалась в пределах, подтверждающих расчёт.

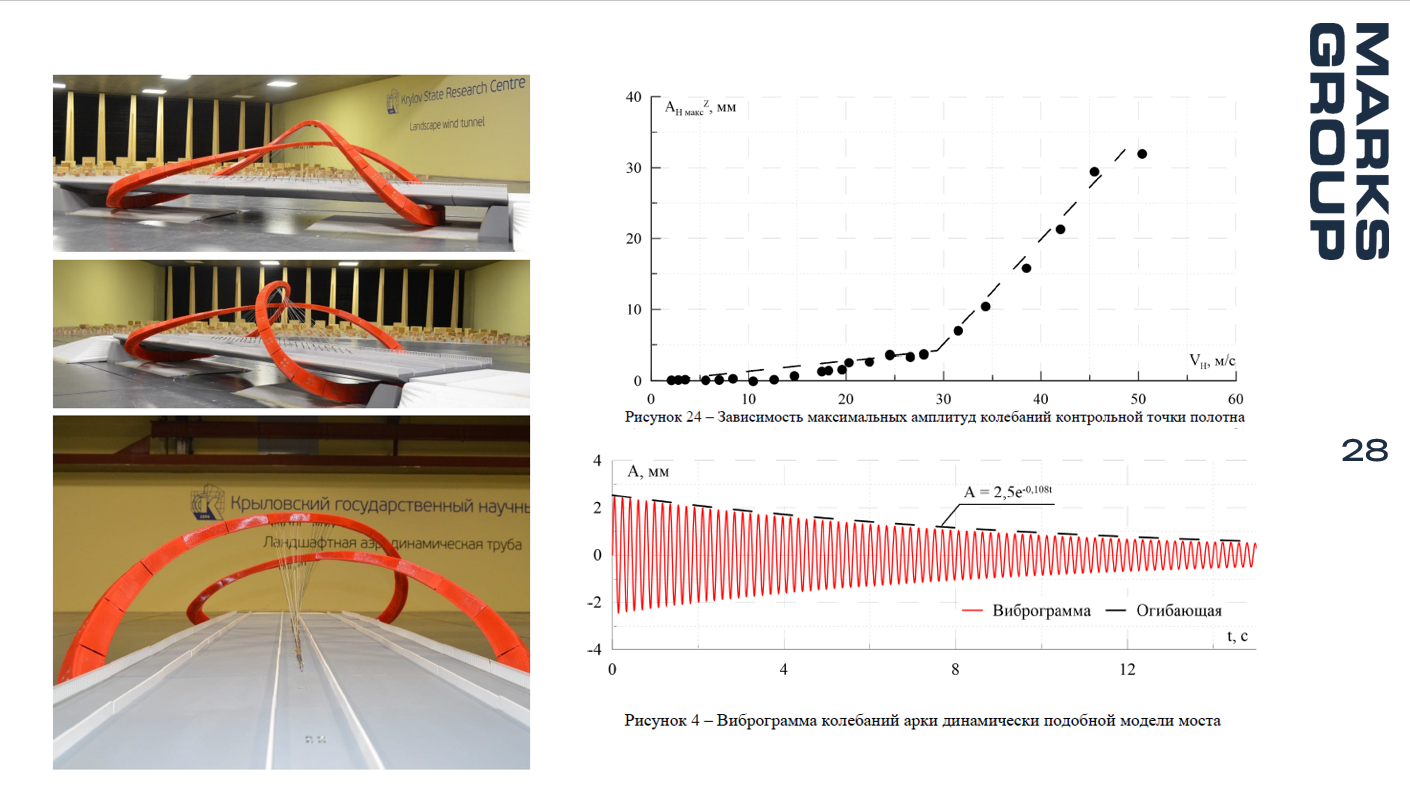

Рис. 16. Полная динамически подобная модель в ландшафтной аэродинамической трубе.

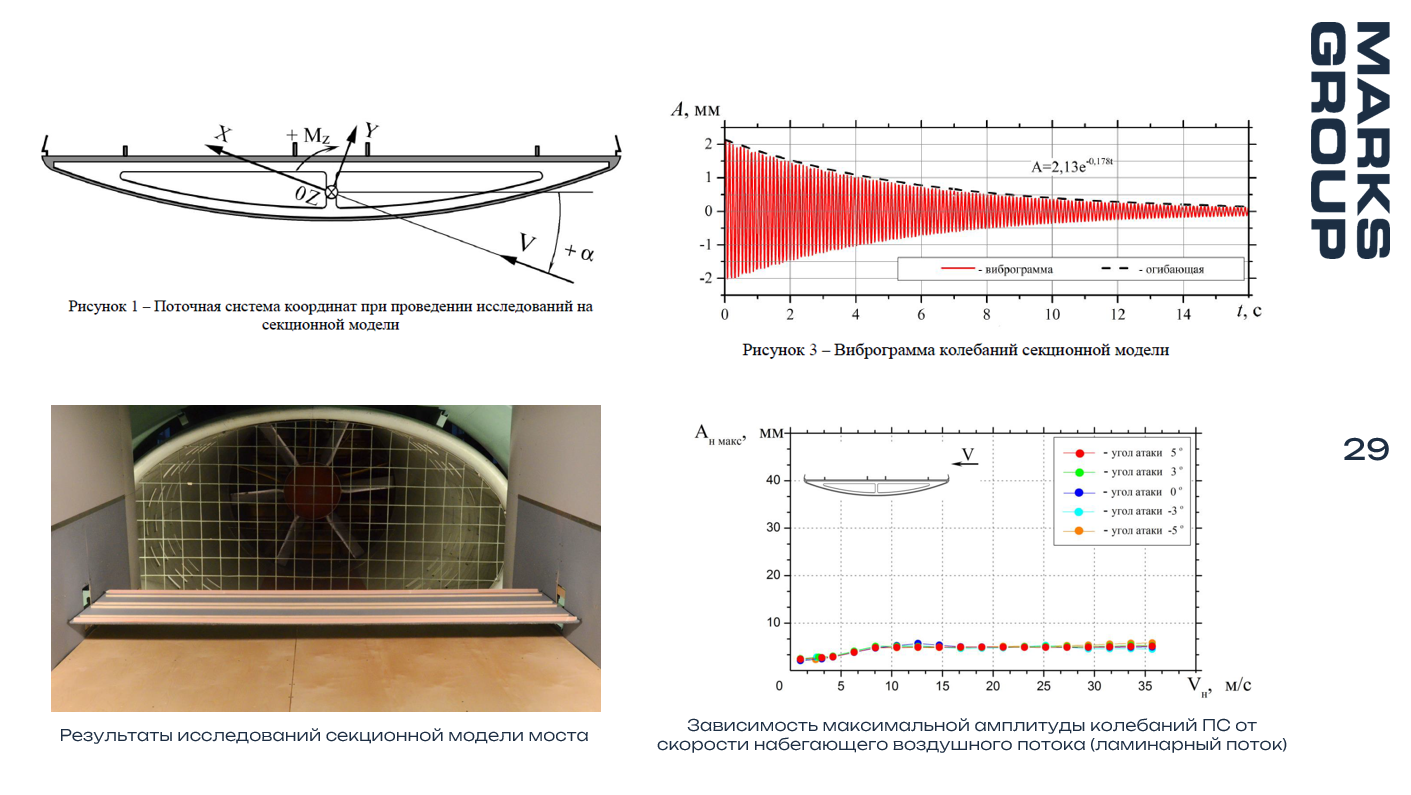

Рис. 17. Секционная модель: амплитуды колебаний при разных углах атаки.

04 · Организация и автоматизация ТИМ-процессов

При работе большого количества проектировщиков необходимо обеспечивать актуальность используемых библиотек. Первоначально обновление выполнялось вручную через удалённое подключение к рабочим станциям, затем процесс был частично автоматизирован с помощью скриптов и BAT-файлов.

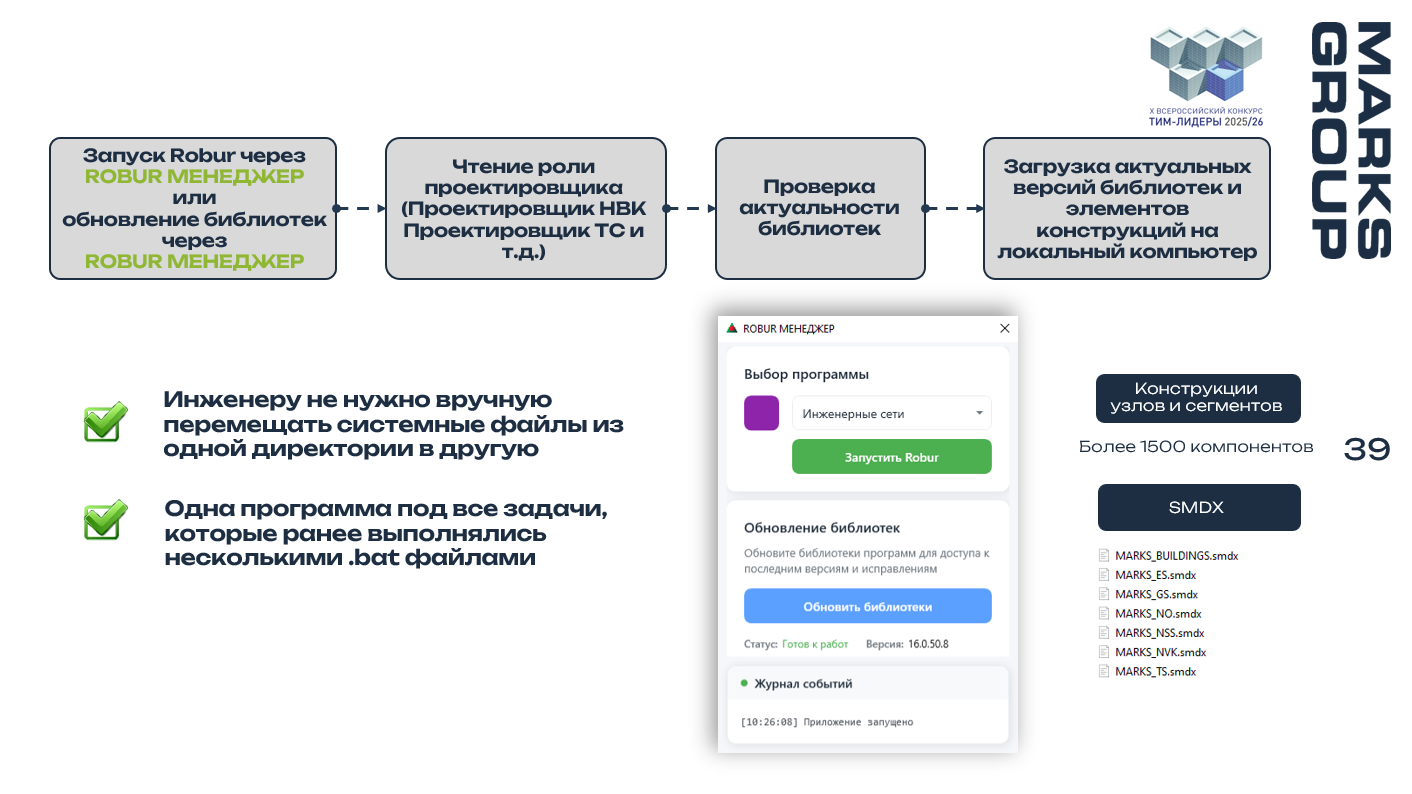

Для централизованного управления библиотеками разработан корпоративный лаунчер «Robur Менеджер». Он позволяет выбрать профиль проектировщика и автоматически загрузить соответствующий набор актуальных библиотек. Например, специалист по наружным сетям водоснабжения и канализации получает библиотеки, необходимые для своего раздела, без установки компонентов других дисциплин. Рис. 24. «Robur Менеджер»: профиль проектировщика → нужные библиотеки.

Для организации взаимодействия проектировщиков и ТИМ-специалистов разработаны шаблоны постановки задач на создание 3D-компонентов. Они позволяют заранее определить необходимые исходные данные и требования к результату, сокращая количество уточнений в процессе разработки.

После получения задачи ТИМ-специалист разрабатывает и проверяет компонент, добавляет его в библиотеку Robur и фиксирует выполнение задачи.

Этот процесс является частью общей матрицы взаимодействия, которая определяет зоны ответственности участников, порядок передачи информационных моделей и последовательность их проверки.

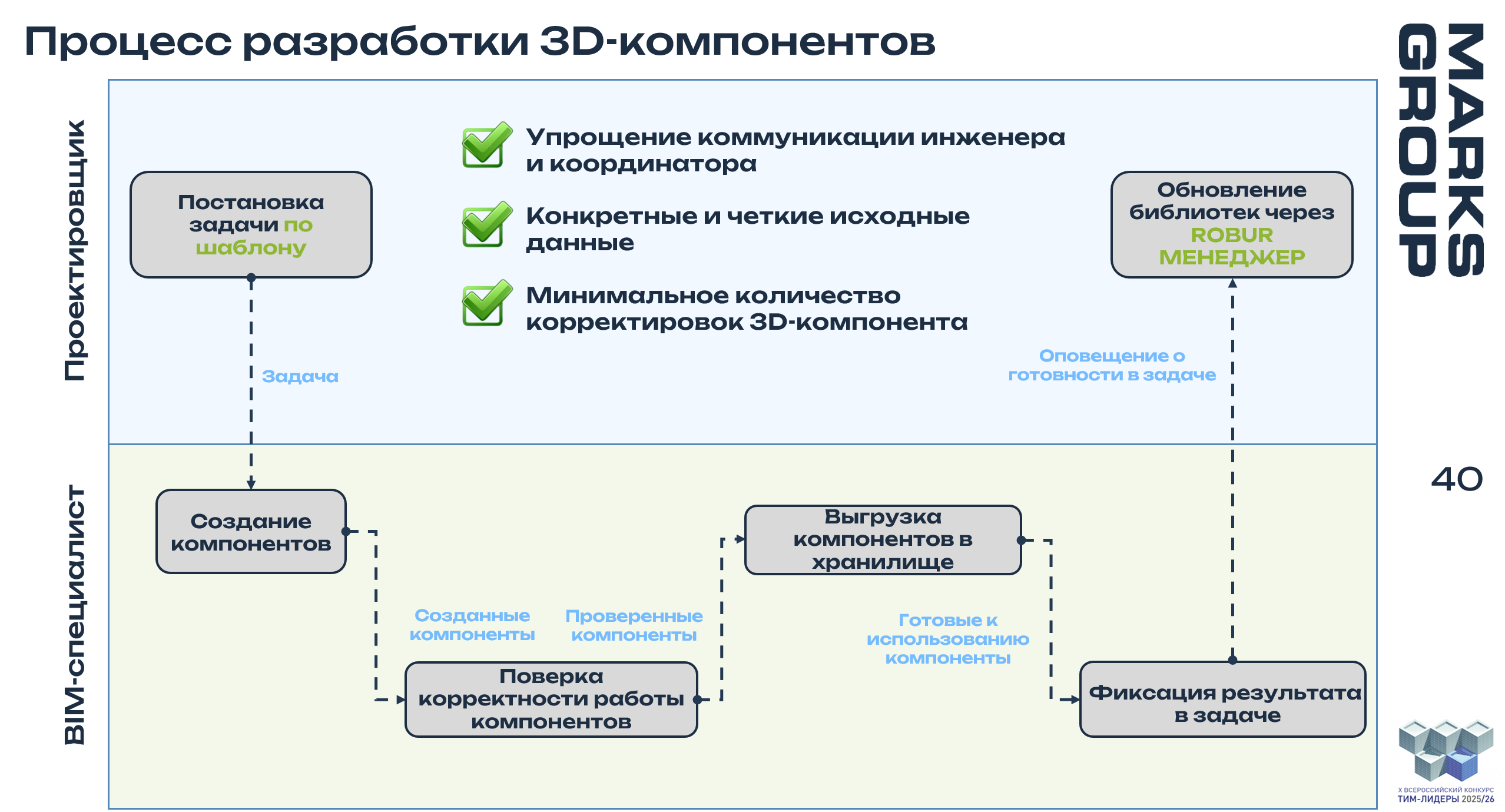

Рис. 25. Процесс разработки 3D-компонента по шаблону задачи.

Для организации работы над проектом разработана система внутренних регламентов и требований к информационному моделированию.

Карты процессов интегрированы в корпоративную CRM и охватывают основные этапы работы — от запуска проекта до передачи информационных моделей заказчику.

Для каждого проектного раздела предусмотрены профильные регламенты информационного моделирования. Дополнительно стандартизированы структура проектных папок, шаблоны документов и порядок взаимодействия между подразделениями.

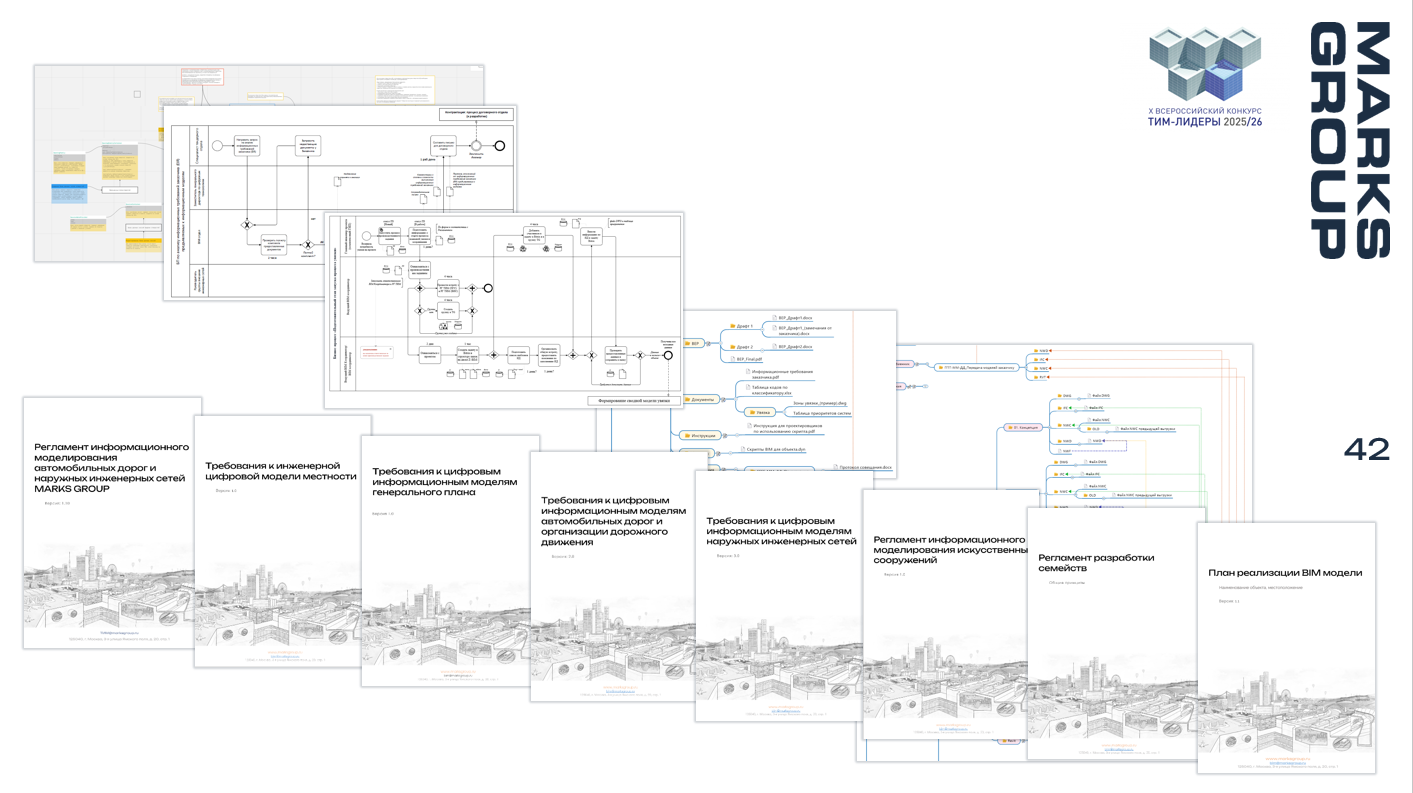

Рис. 26. Профильные регламенты и требования по каждой дисциплине проекта.

Для решения типовых вопросов проектировщиков создана корпоративная база знаний MARKS WIKI.

Специалисты фиксируют возникающие вопросы по проектным разделам, после чего ТИМ-отдел подготавливает инструкции, в том числе в видеоформате, и размещает их в базе знаний.

Это позволяет повторно использовать разработанные решения, сокращать количество индивидуальных консультаций и обеспечивать доступ проектировщиков к актуальным инструкциям.

По внутренней оценке, база знаний позволяет самостоятельно находить ответы примерно на 95% типовых вопросов специалистов.

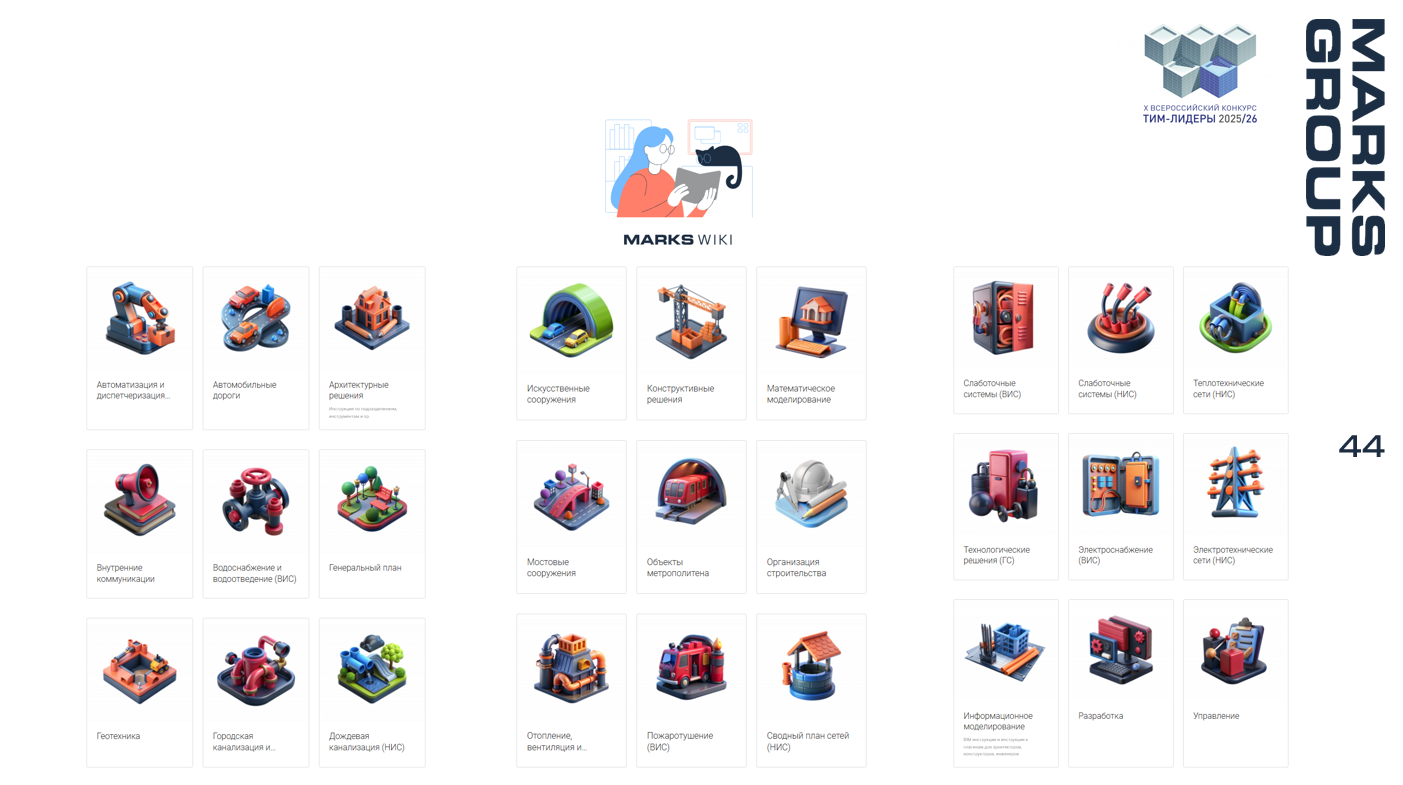

Рис. 27. MARKS WIKI — единая база знаний, закрывающая 95% вопросов исполнителей.

---

05 · Применение ИИ в проектировании и управлении

Ранее разработка пользовательских TLC-компонентов для «Топоматик Robur» требовала ручного поиска технической документации и многочисленных итераций при работе с Cursor AI.

Для оптимизации процесса внутри компании развёрнута платформа Open WebUI, в которую интегрированы документация «Топоматик» и корпоративная база знаний по TLC.

Теперь специалист может сформулировать задачу на естественном языке, а система использует необходимую документацию для генерации кода пользовательского компонента. Это сокращает время на поиск информации и позволяет автоматизировать часть разработки TLC-компонентов.

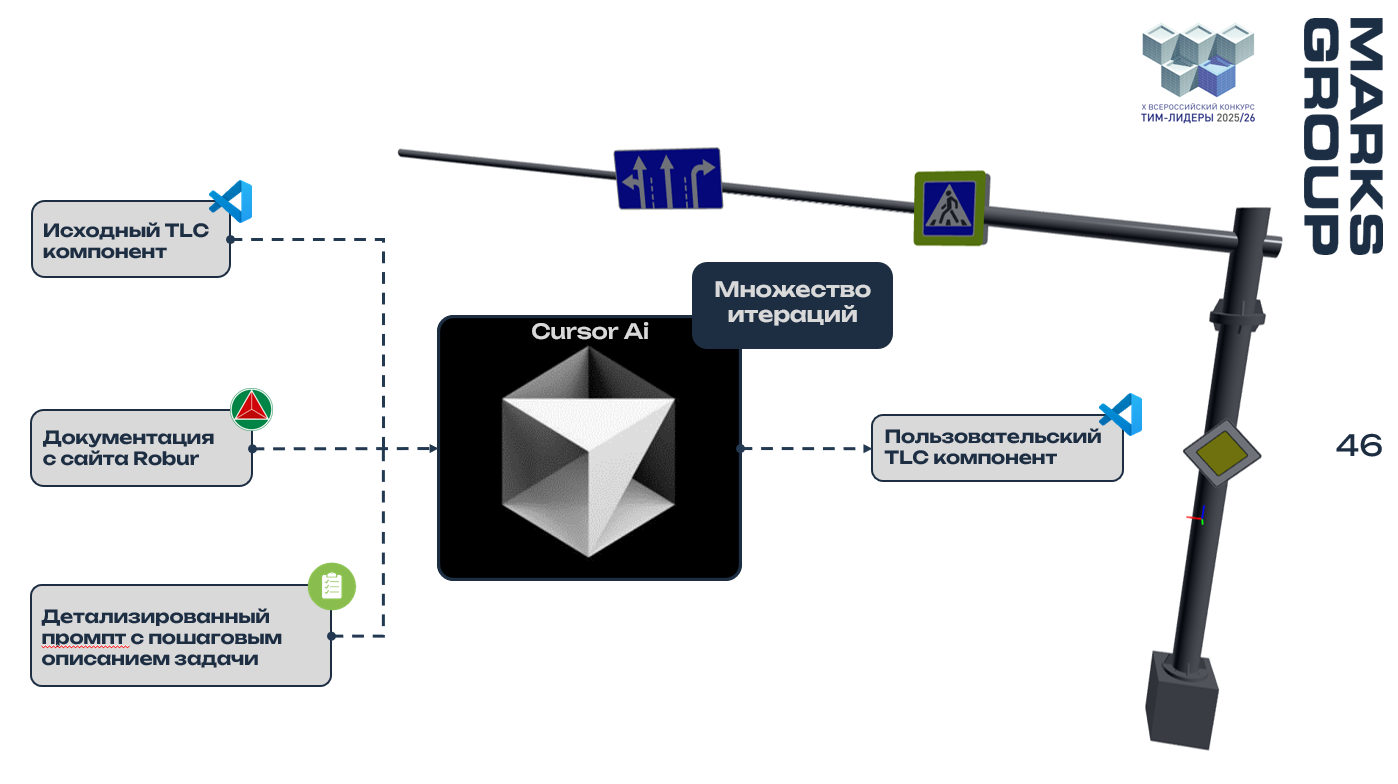

Рис. 28. Прежняя схема: ручной поиск документации и запросы в Cursor AI.

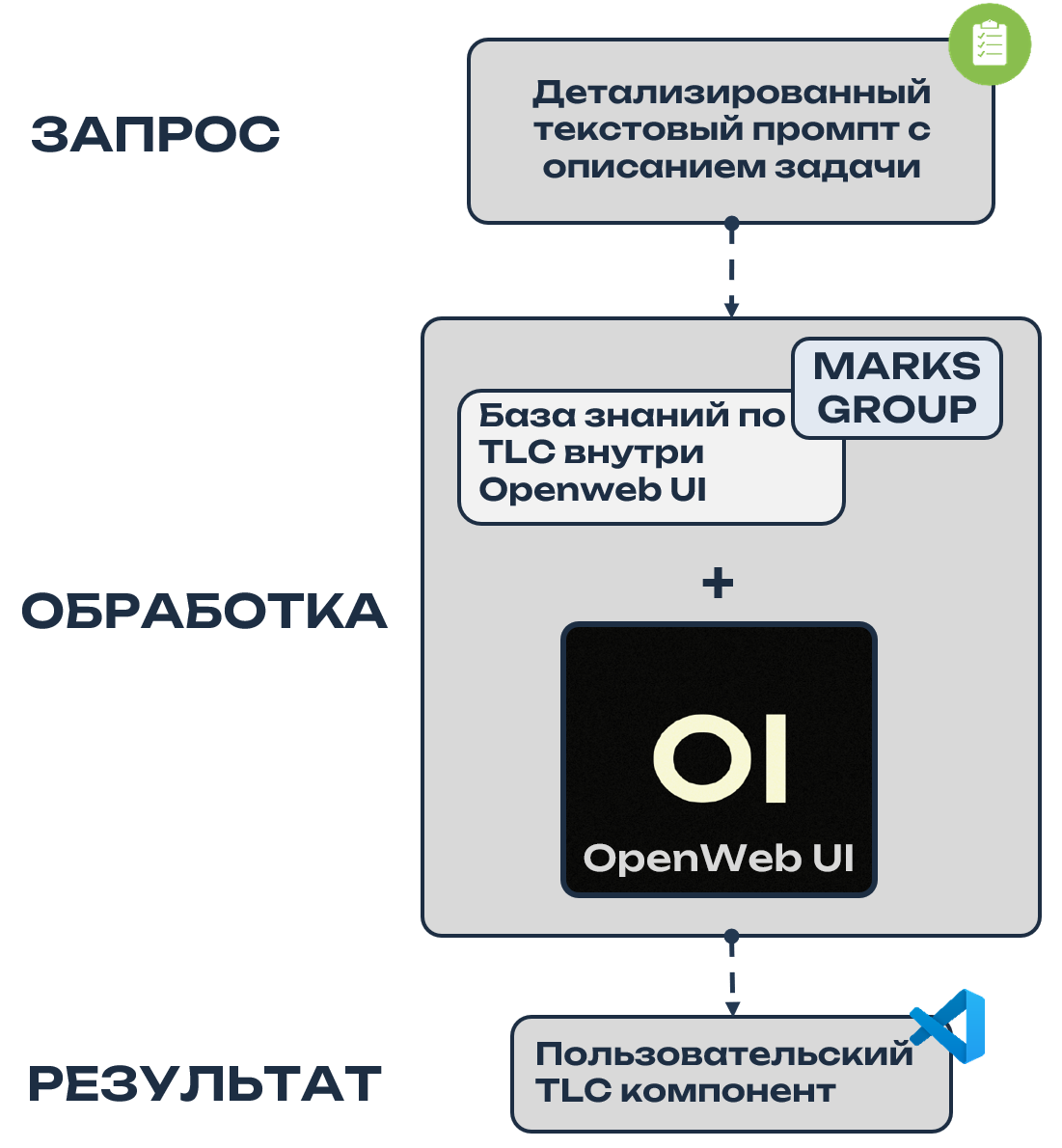

Рис. 29. Open WebUI внутри компании: один промпт → рабочий компонент.

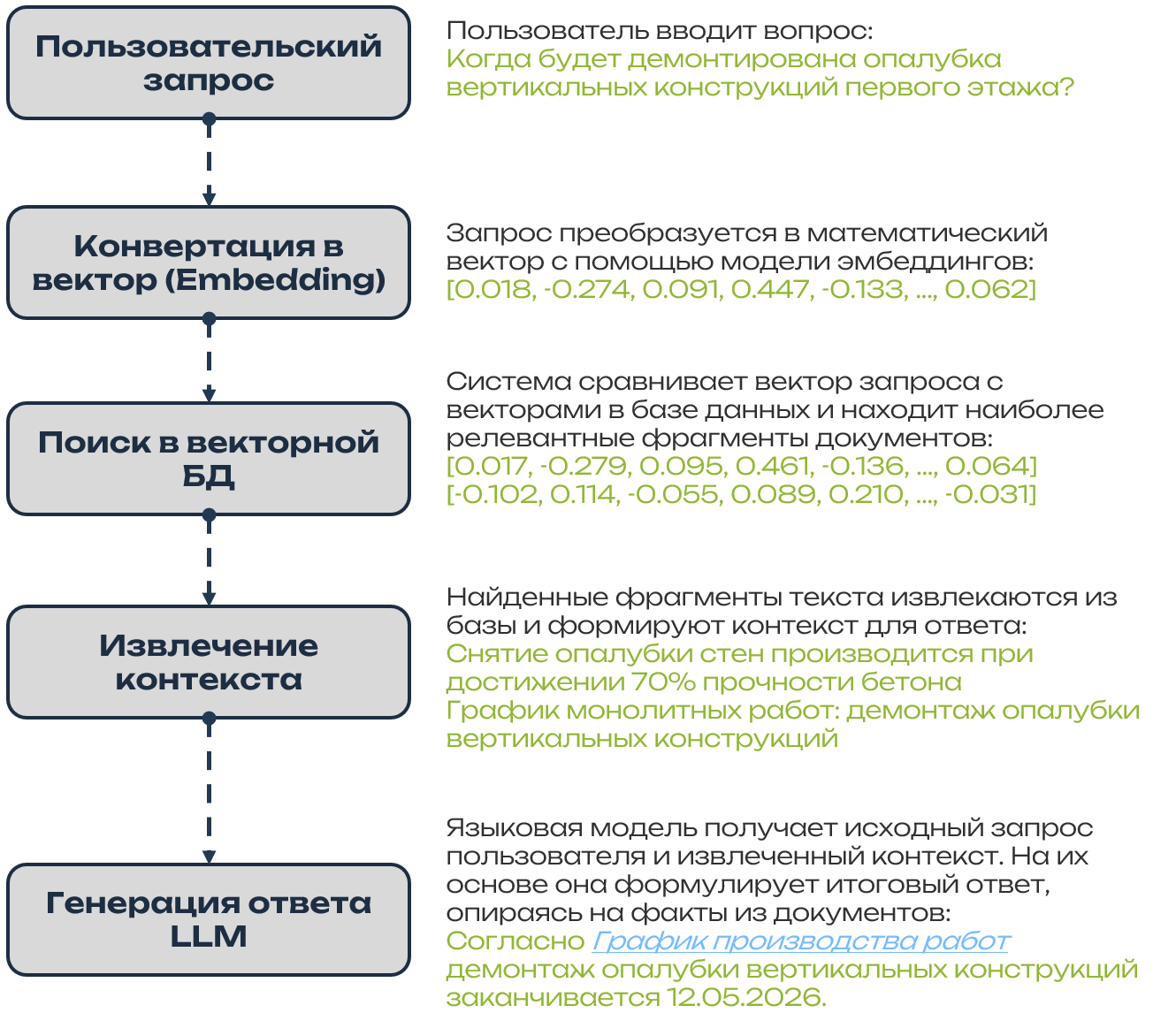

Для работы с внутренней технической документацией используется технология RAG (Retrieval-Augmented Generation).

Документы компании загружаются в базу знаний и индексируются для семантического поиска. При получении запроса система находит релевантные фрагменты документации и передаёт их языковой модели в качестве контекста для формирования ответа.

Таким образом, специалисты могут получать ответы на технические вопросы с использованием внутренних регламентов, стандартов и инструкций компании без необходимости самостоятельно искать информацию в документах.

Рис. 30. Архитектура корпоративной ИИ-платформы с RAG и векторной БД.

Ещё одно направление применения ИИ — обработка ошибок, возникающих при экспорте информационных моделей в формат IFC.

Для проверки используется ifcCheckingTool, который выявляет несоответствия структуры и атрибутивного наполнения моделей установленным требованиям.

ИИ анализирует результаты проверки и помогает определить необходимые исправления. Разработанный внутри компании «Плагин MG» автоматизирует корректировку IFC-файлов и позволяет повторно проверять модели после внесения изменений.

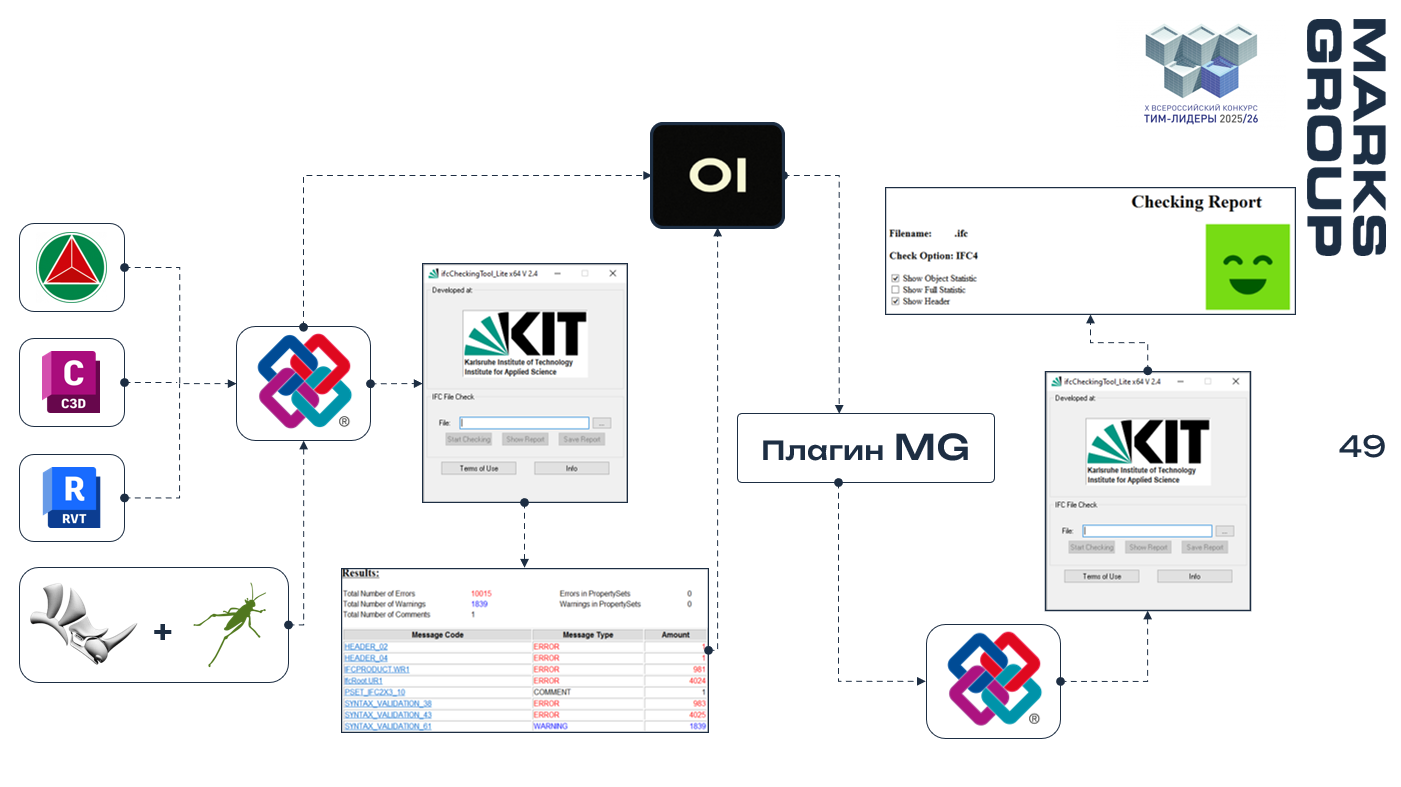

Рис. 31. Open WebUI и «Плагин MG» в цикле проверки и исправления IFC.

Для автоматизации организационных процессов используется ИИ-ассистент, который обрабатывает записи рабочих встреч, формирует протоколы и выделяет принятые решения.

На основе договорённостей система создаёт задачи, определяет ответственных исполнителей и сроки выполнения с учётом текущей загрузки сотрудников.

Дополнительно предусмотрена проверка договорённостей на противоречия и учёт зависимостей между задачами.

Фиксация договорённостей	Постановка задач
Записывает встречи	Формирует задачи прямо из диалога
Выделяет решения и обязательства	Назначает исполнителей и дедлайны
Проверяет их на противоречия	Учитывает зависимости и текущую загрузку

---

06 · Координация моделей

Для организации совместной работы используется единый мастер-проект в «Топоматик Robur», объединяющий информационные модели смежных разделов.

При этом каждый раздел разрабатывается в специализированном программном обеспечении: линейные объекты — в Robur, конструкции моста — в Tekla, сложная криволинейная геометрия — в Rhino.

Обмен данными между программными средами осуществляется с использованием открытых форматов IFC и LandXML. Это позволяет объединять модели, разработанные в разных программных комплексах, в единую сводную модель для координации проектных решений и проверки междисциплинарных коллизий.

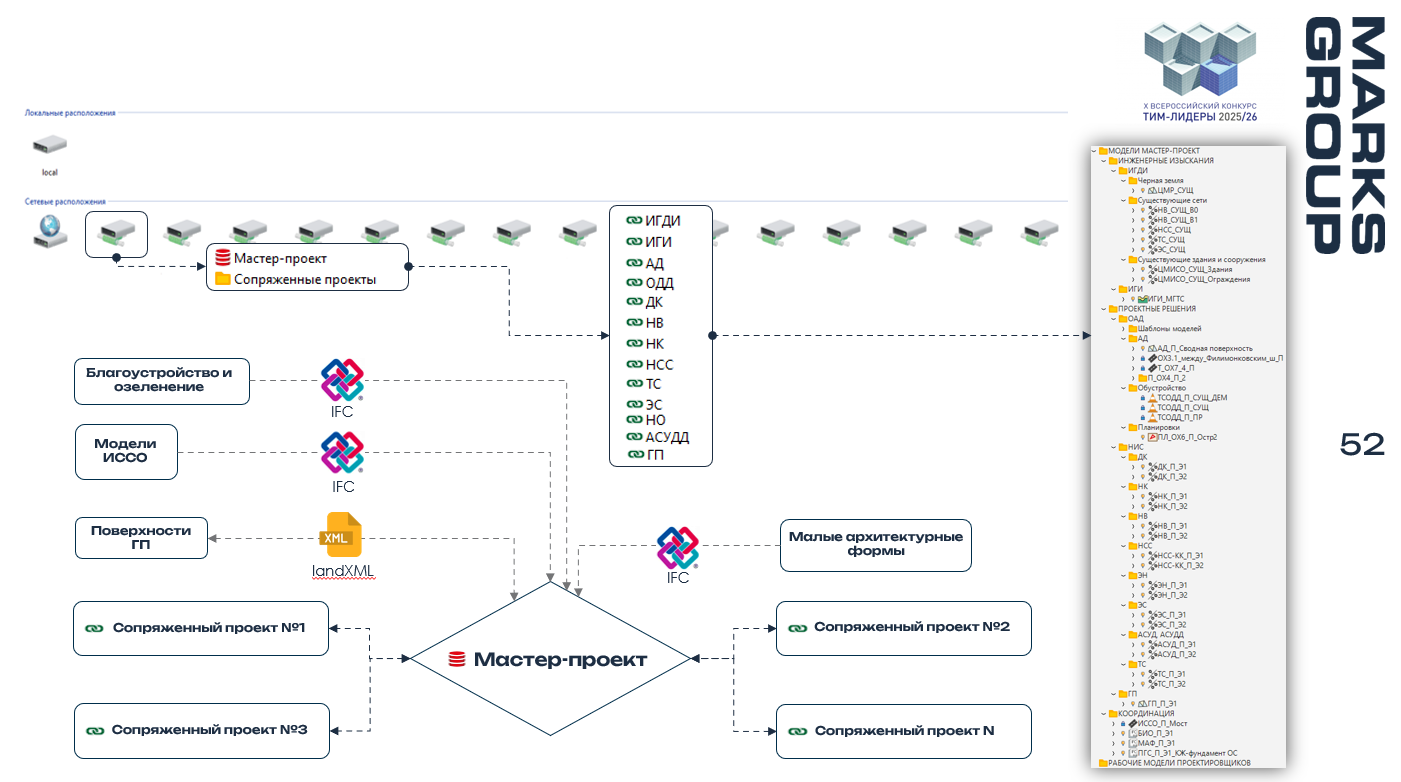

Рис. 32. «Мастер-проект» в Robur и потоки данных дисциплин.

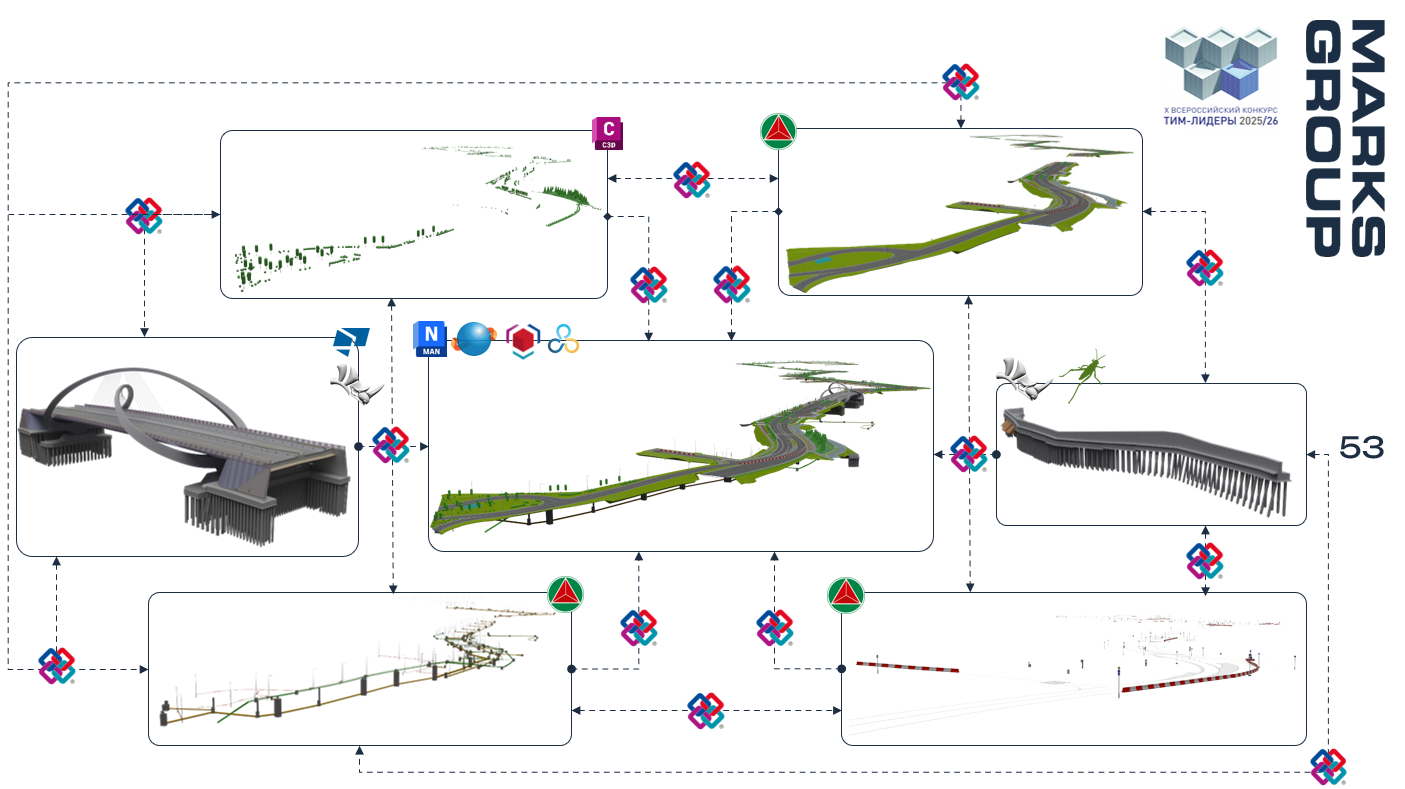

Рис. 33. OpenBIM-увязка через IFC: Tekla, Rhino, Robur.

Классификация элементов и проверка коллизий

Проверка информационных моделей начинается с контроля атрибутивных данных. С помощью IDS выполняется автоматизированная проверка заполненности кодов корпоративного классификатора MARKS CLASS.

На следующем этапе в BIMcollab Zoom с помощью Smart Views выполняется визуальная проверка корректности классификации. Элементы группируются и выделяются цветом в соответствии с присвоенными кодами, что позволяет выявлять ошибки классификации и проверять соответствие кодов фактическому типу элементов.

После проверки атрибутивных данных модель передаётся в Navisworks. На основе кодов MARKS CLASS формируются поисковые наборы, которые используются в Clash Detective для автоматизированной проверки коллизий между смежными разделами.

Таким образом, единая система классификации используется как для контроля качества информационных моделей, так и для автоматизации междисциплинарных проверок.

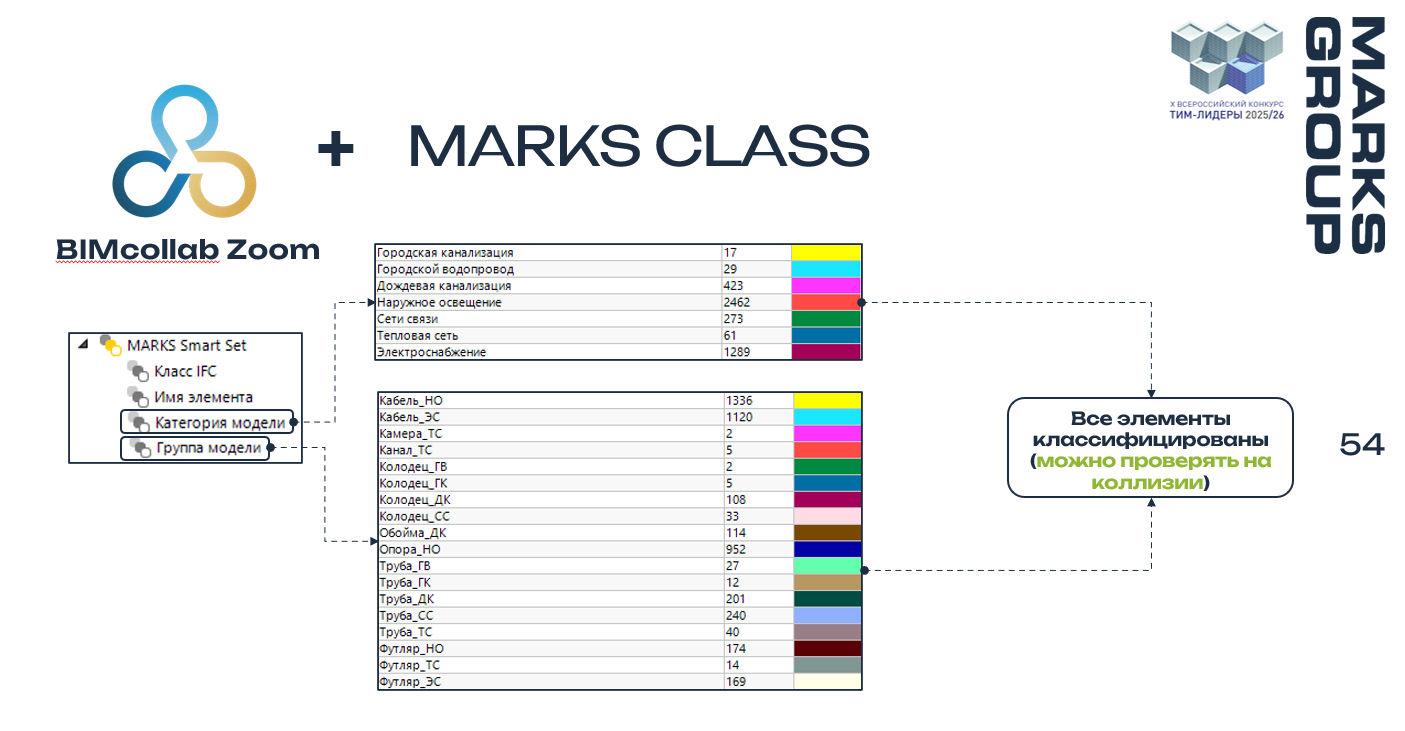

Рис. 34. Smart Views по MARKS CLASS в BIMcollab Zoom.

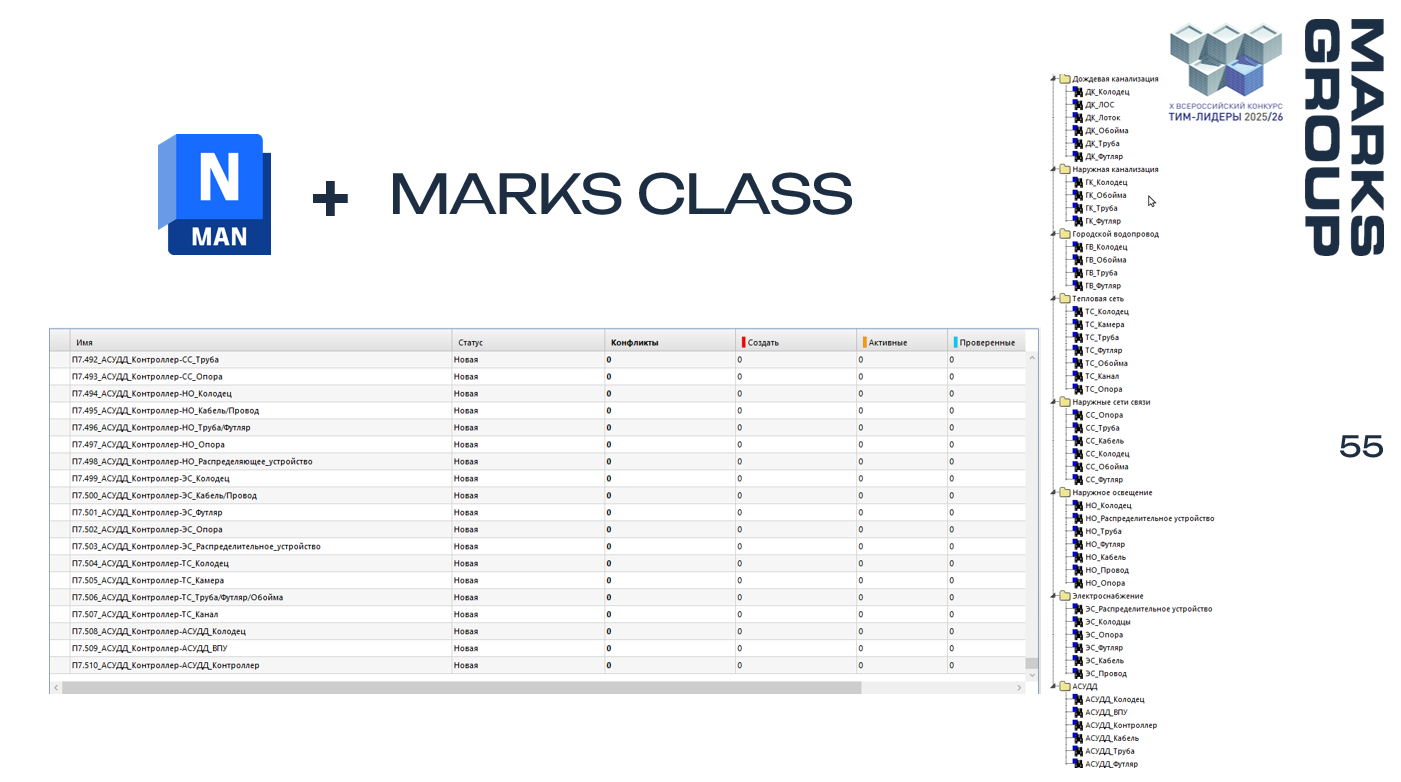

Рис. 35. Матрица проверок и поисковые наборы в Navisworks.

Национальная ТИМ платформа

Для проверки информационного наполнения моделей используется Национальная ТИМ-платформа.

На платформе формируются машиночитаемые требования IDS, выполняется проверка IFC-файлов на соответствие официальной схеме формата, после чего проводится проверка атрибутивных данных по заданным требованиям.

В части проверки соответствия IFC-файлов схеме формата платформа также используется как альтернатива ifcCheckingTool, позволяя выполнять валидацию моделей в рамках единого процесса проверки.

По результатам проверки формируется HTML-отчёт со статистикой выявленных несоответствий, позволяющий оценить полноту и корректность информационного наполнения моделей.

Дополнительно платформа поддерживает формат BCF для передачи замечаний участникам проектирования.

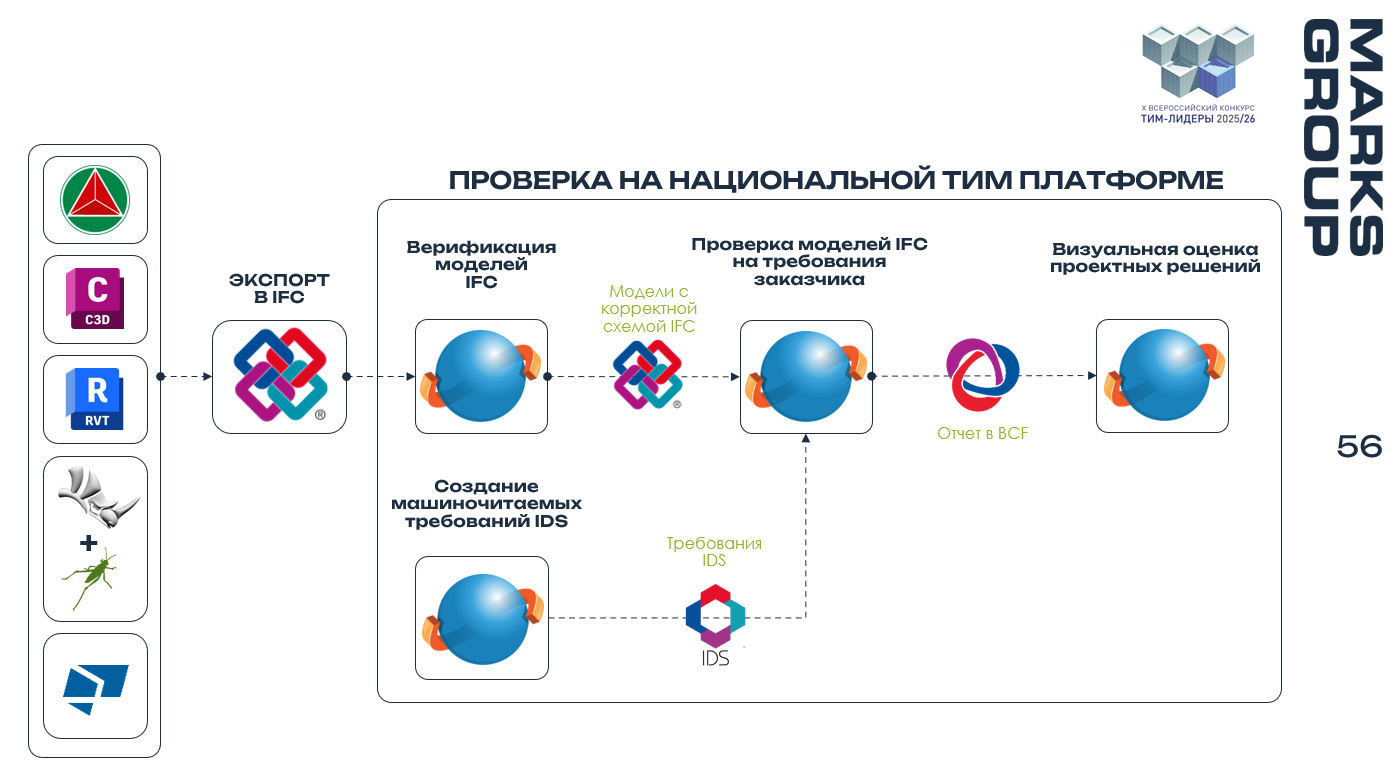

Рис. 36. Цикл проверки моделей на Национальной ТИМ платформе.

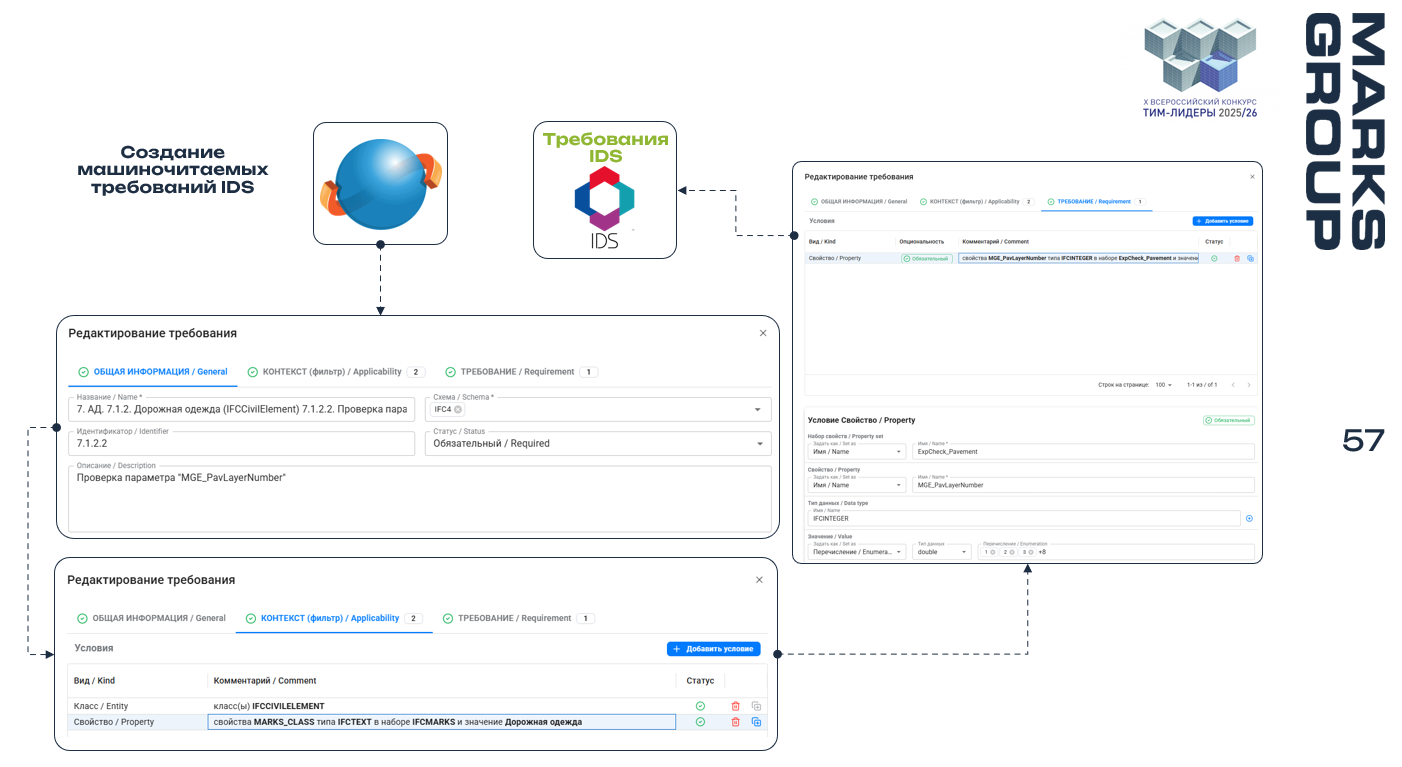

Рис. 37. Алгоритм создания IDS-требований.

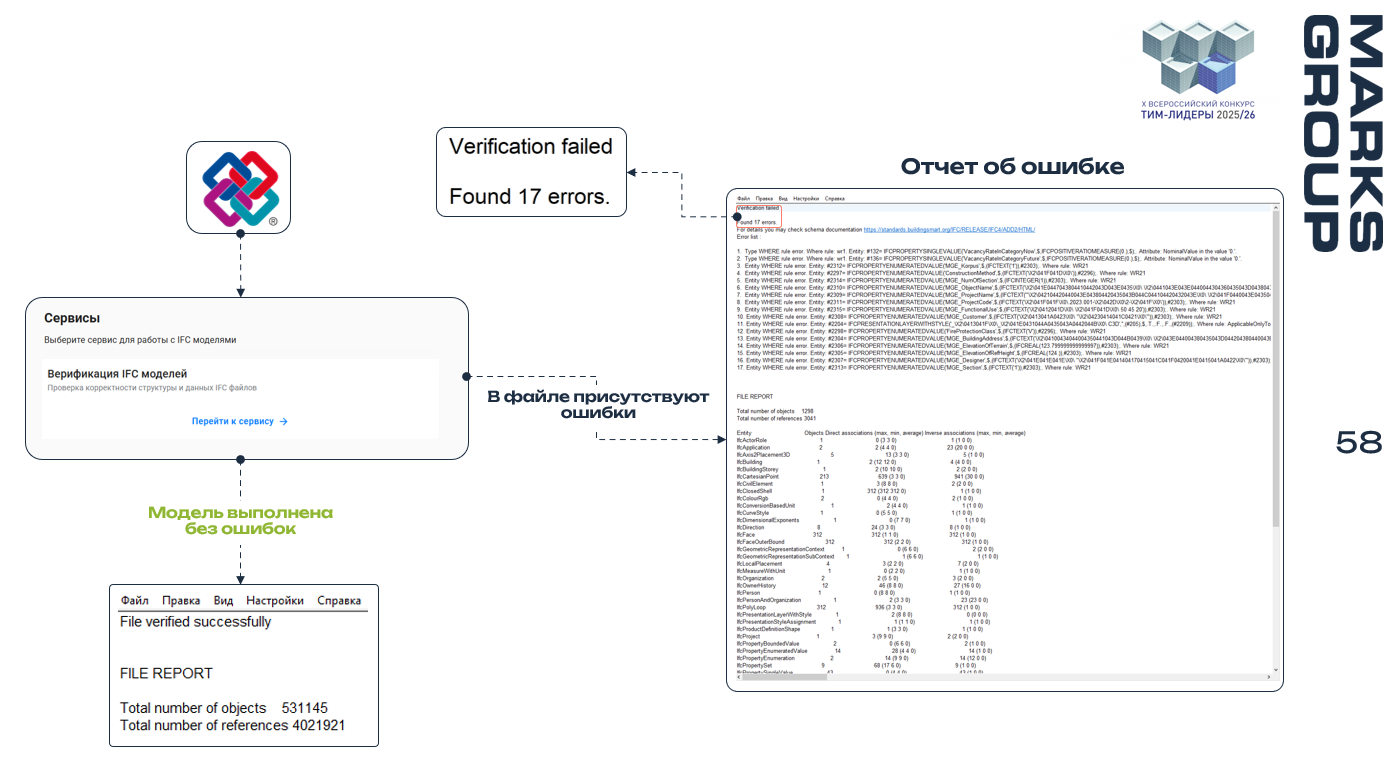

Рис. 38. Верификация IFC по официальной схеме формата.

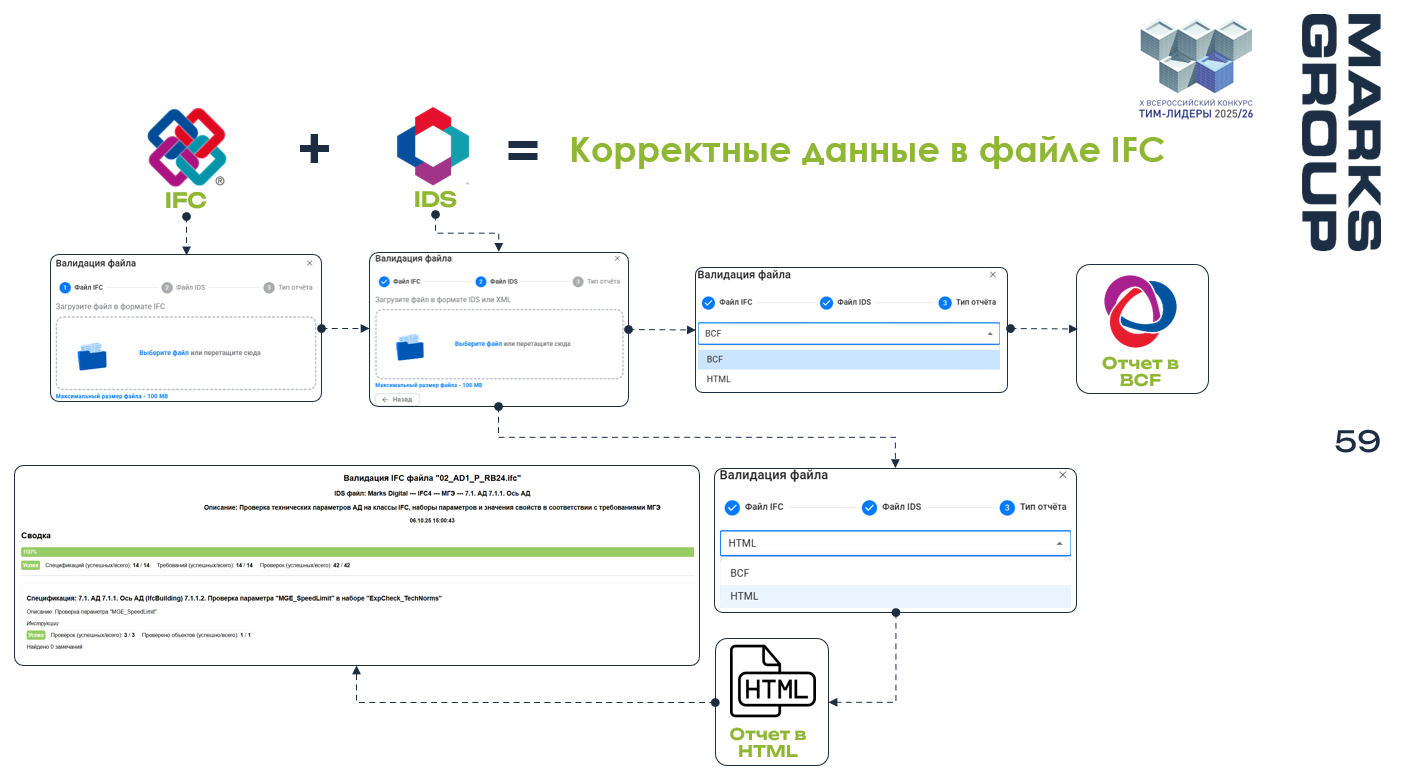

Рис. 39. Проверка по IDS с отчётами HTML и BCF.

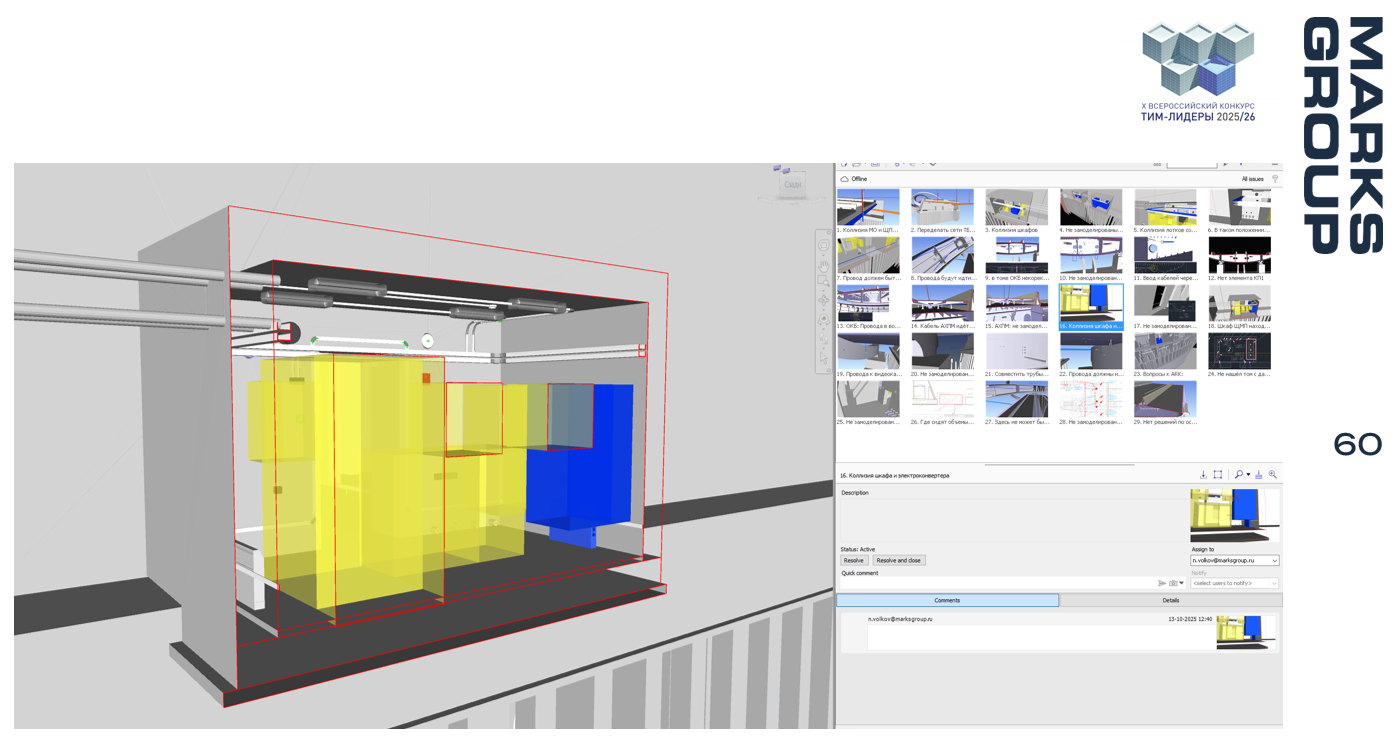

Рис. 40. Обмен замечаниями между подразделениями и подрядчиками в формате BCF.

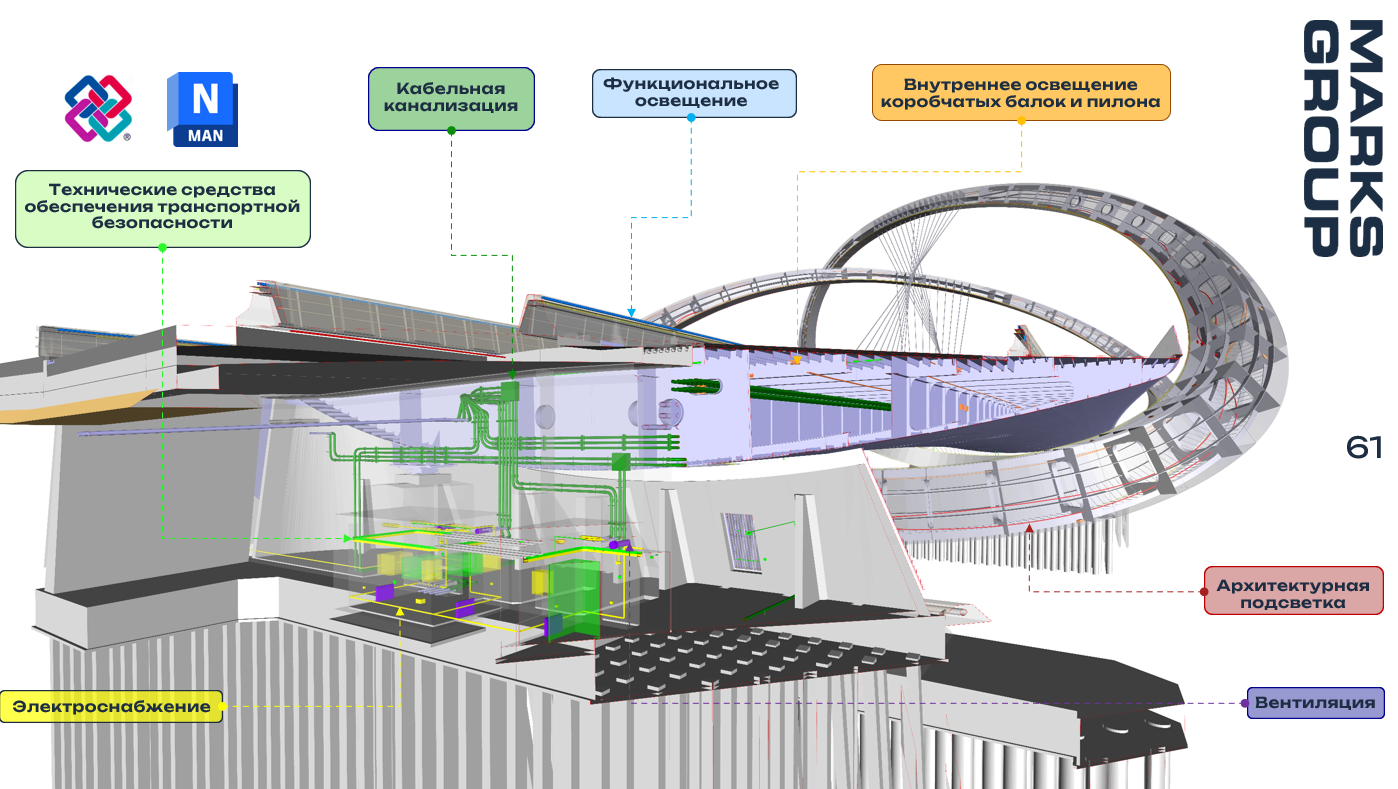

Рис. 41. Итоговая сводная ЦИМ после проверки на коллизии.

---

07 · Результаты применения ТИМ

В рамках проекта разработана сводная цифровая информационная модель, объединяющая проектные решения по улично-дорожной сети, наружным инженерным коммуникациям, благоустройству и искусственным сооружениям.

Применение единой методологии моделирования, собственных инструментов автоматизации и регламентов взаимодействия позволило организовать совместную работу проектных подразделений, обеспечить координацию смежных разделов и автоматизировать выпуск значительной части рабочей документации.

По результатам междисциплинарных проверок в сводной модели отсутствуют неустранённые коллизии. Полнота заполнения обязательных параметров и соответствие атрибутивного наполнения требованиям заказчика подтверждены автоматизированными проверками.

0	100%	95%	+60%
Неустранённых коллизий	Заполнение обязательных параметров	Типовых вопросов закрывает MARKS WIKI	К скорости создания компонентов

Направление	Инструменты
Информационное моделирование	Топоматик Robur, Revit, Tekla, Rhinoceros 3D, Grasshopper
Расчёты	Численное моделирование аэроупругости, испытания в аэродинамической трубе
Проверка моделей	IFC Manager, BIMcollab Zoom, Navisworks, Национальная ТИМ-платформа
Обмен данными	IFC, LandXML, IDS, BCF
Искусственный интеллект	Open WebUI, RAG, «Плагин MG», ИИ-ассистент
Организация процессов	MARKS WIKI, «Robur Менеджер», корпоративная CRM

Таким образом, информационные модели использовались на всех этапах проектирования: от разработки отдельных решений и выпуска рабочей документации до междисциплинарной координации и контроля качества.
