Дублирование параметров

1. Общие положения

Плагин можно найти на ленте во вкладке MARKS-Общ, на панели инструментов Данные. Данный плагин позволяет скопировать значение из одного параметра элемента в другой, добавив к нему префикс или суффикс.

2.Порядок использования

2.1. Перейдите на интересующий вас вид и выбелите элементы для копирования параметров.

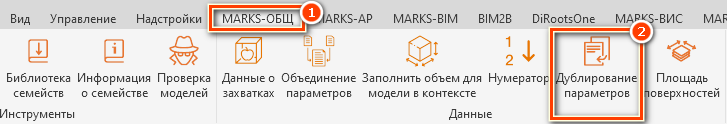

2.2. Перейдите во вкладку «MARKS-ОБЩ» [1], на панели инструментов Данные кликните левой кнопкой мыши на значок «Дублирование параметров» [2] (см. Рисунок 1).

Рисунок 1

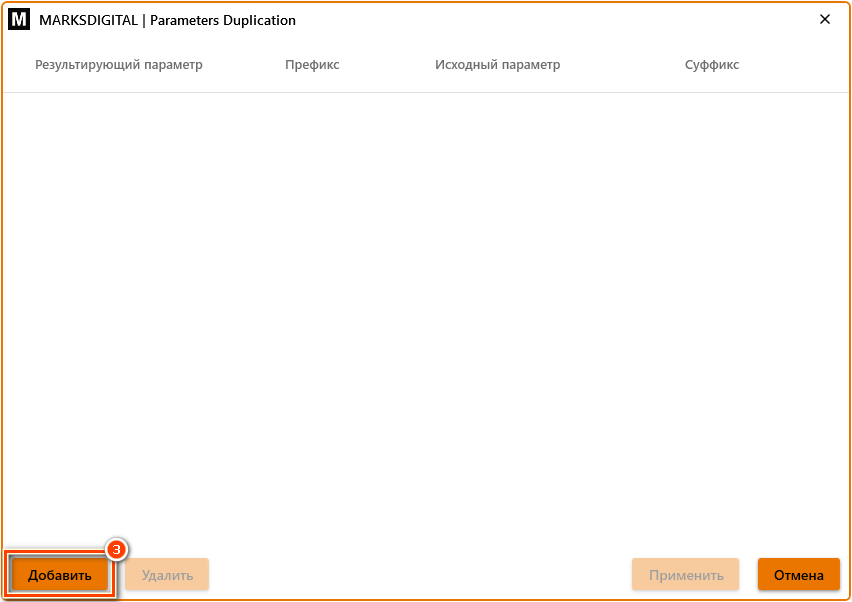

2.3. В появившемся окне нажмите «Добавить» [3] (см. Рисунок 2).

Рисунок 2

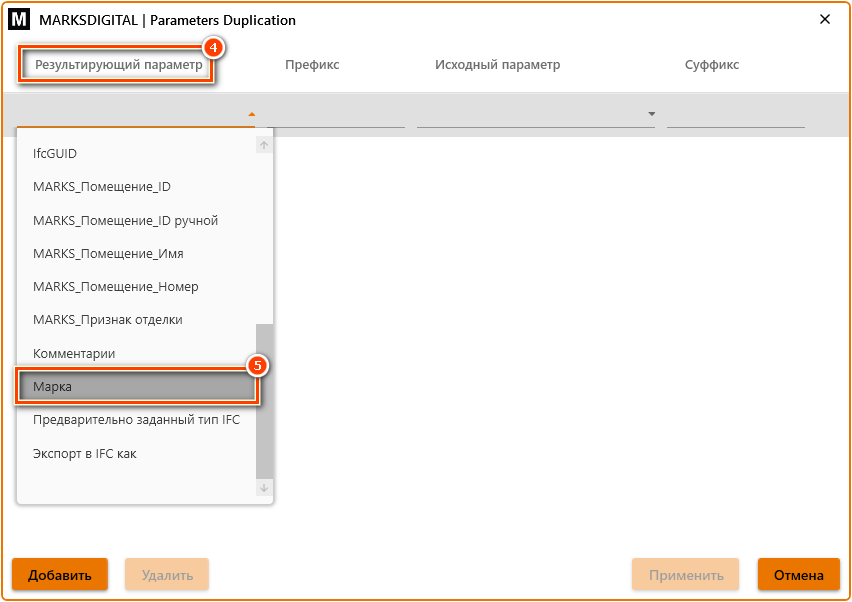

2.4. В столбце «Результирующий параметр» [4] – выбираем из списка параметр куда хотим записать значение (в качестве примера выбран параметр «Марка» [5]) (см. Рисунок 3).

Рисунок 3

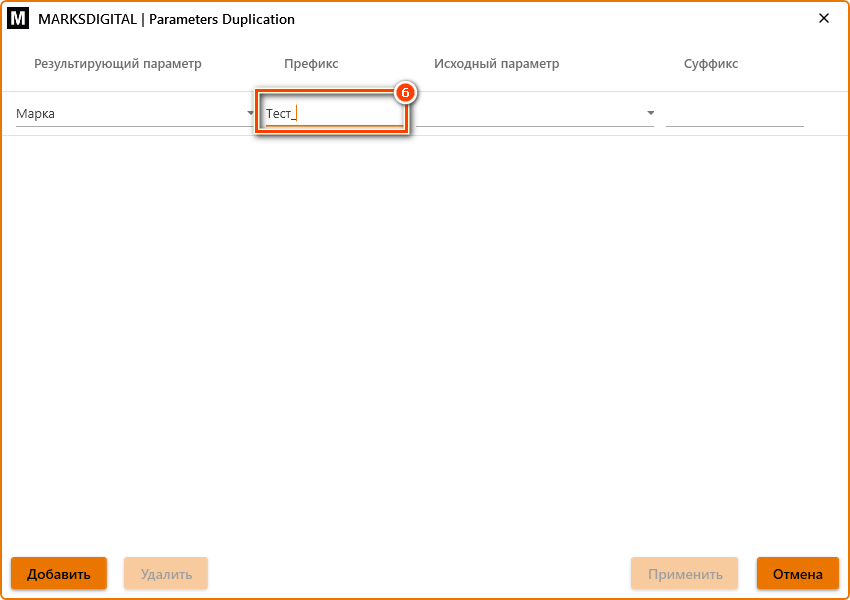

2.5. В столбце «Префикс» [6] вписываем префикс (см. Рисунок 4).

Рисунок 4

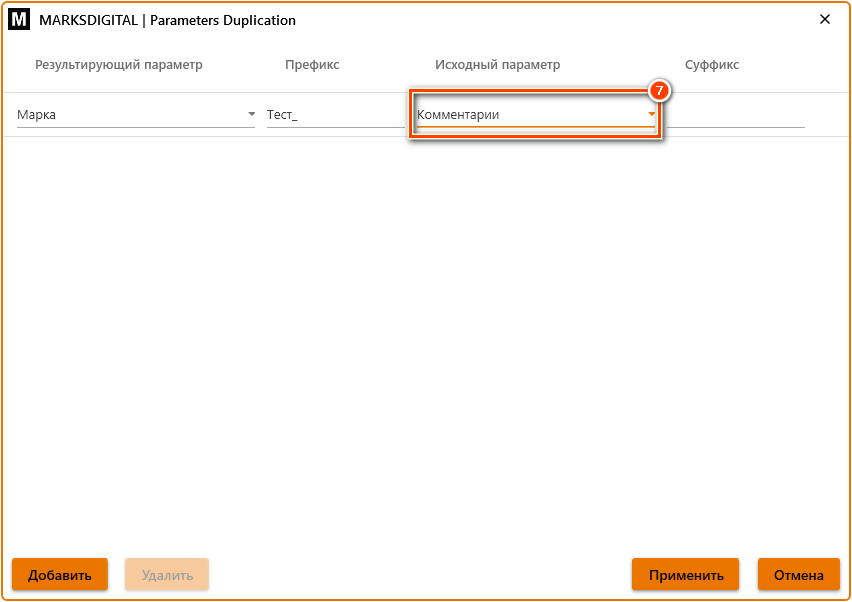

2.6. В столбце «Исходный параметр» [7] необходимо выбрать параметр, из которого вы хотите взять значение (см. Рисунок 5).

Рисунок 5

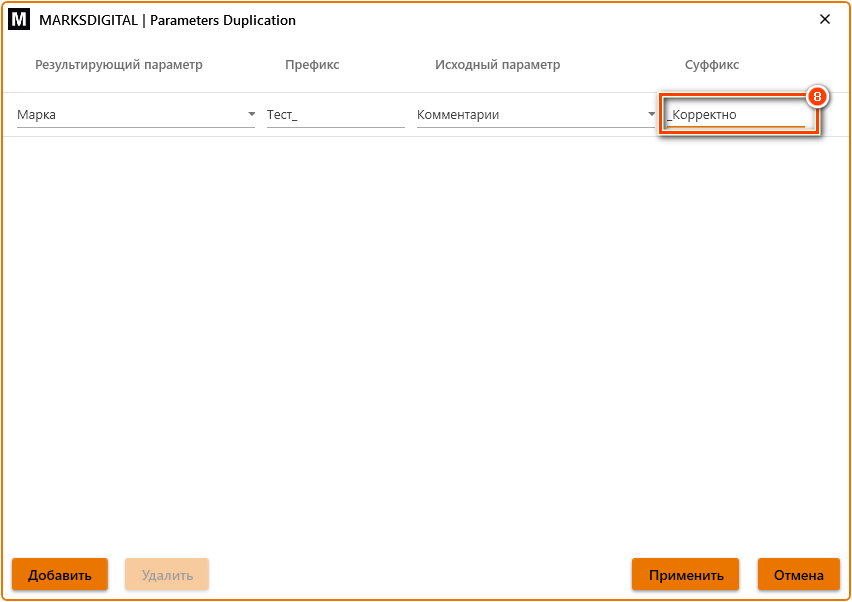

2.7. В столбце «Суффикс» [8] впишите суффикс (см. Рисунок 6).

Рисунок 6

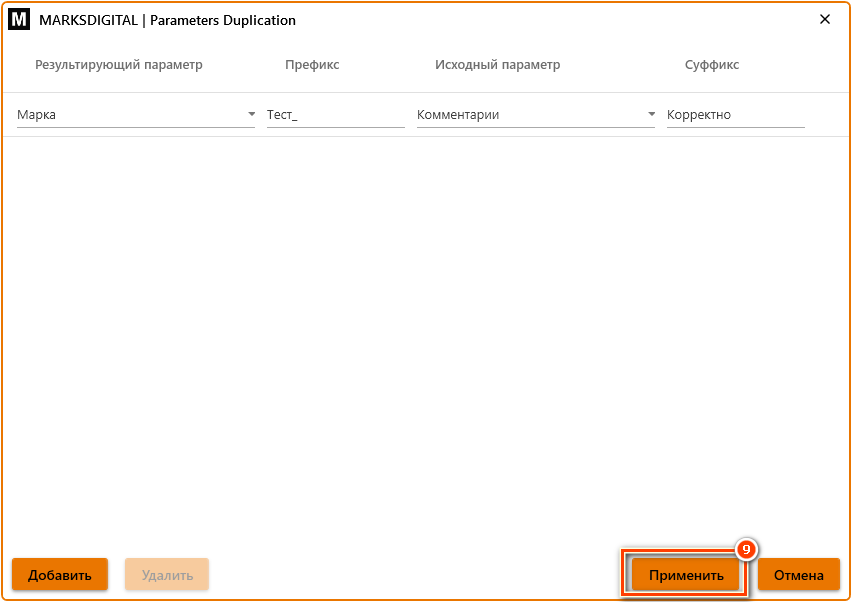

2.8. Для передачи параметров необходимо нажать на кнопку «Применить» [9] (см. Рисунок 7).

Рисунок 7

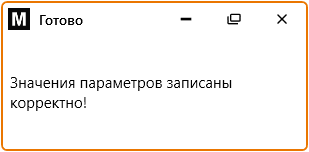

2.9. После отработки плагина высветится окно, оповещающее о том, что плагин отработал корректно (см. Рисунок 8 ).

Рисунок 8

2.10. В параметрах элемента можно увидеть сформированное и переданное с помощью плагина значение параметра (см. Рисунок 9).

Рисунок 9

Примечание: «Префикс» и «Суффикс» - необязательные параметры для заполнения, они заполняются по желанию проектировщика.
