Помещения из связи

1.Общая информация

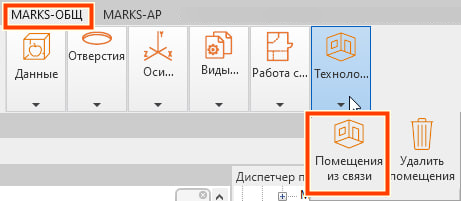

Кнопка находится на панели MARKS-ВИС-Помещения из связи и MARKS-ВИС-Удалить помещения:

Рисунок 1

Плагин MARKS-ВИС-Помещения из связи позволяет скопировать помещения из связи; MARKS-ВИС-Удалить помещения позволяет удалить все помещения в модели.

2.Копирование помещений

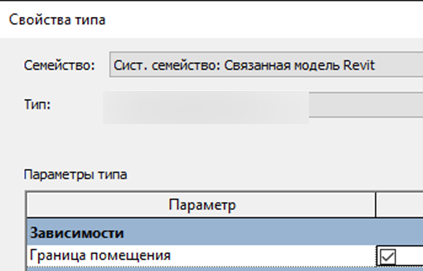

Прежде чем копировать выберите связи АР в рамках которых будут расставляться помещения и поставьте галочку «Граница помещений»:

Рисунок 2

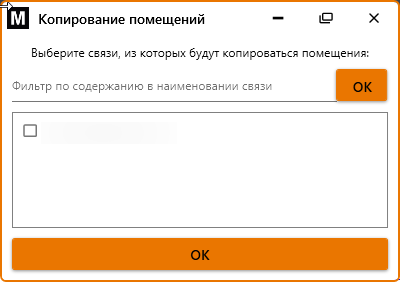

При нажатии на плагин MARKS-ВИС-Помещения из связи откроется окно, в котором вам следует выбрать связь, из которой требуется скопировать помещения:

Рисунок 3

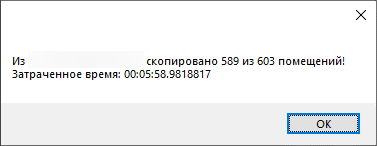

После отработки плагина, высветится такое окно – с результатами копирования:

Рисунок 4

Плагин создаст и поместит помещения в отдельный рабочий набор «(50)_Помещения ТХ», что после создания плагин выключит видимость этого рабочего набора:

Рисунок 5

Если вы хотите заново скопировать помещения старые следует удалить плагином MARKS-ВИС-Удалить помещения.

3.Ошибки копирования

Почему могут не копироваться помещения:

1.Уровни в связи и у вас называются по-разному – в таком случае обратитесь к координатору по модели

2.Попробуйте включить галочку «Граница помещений» у других связей

3.Иногда не которые помещения не копируются по техническим причинам и их следует расставить самостоятельно
