Примыкания

Общая информация

Плагины «Примыкания» расположены на вкладке «MARKS-КР» на панели «Аналитическая модель»                         (см. Рисунок 1).

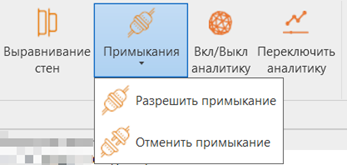

Рисунок 1

Плагины «Примыкания» в один клик соединяют/отсоединяют торцы стен и разрешают/отменяют примыкание концов балок в модели для подготовки отсоединенных моделей для экспорта из Revit в расчетный комплекс.

Плагин заменяет ручное изменение примыкания стен/балок для выбранных элементов/элементов, которые видны на виде/всех элементов в модели (см. Рисунок 2).

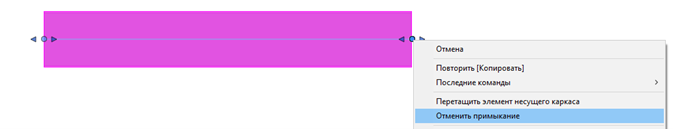

 Рисунок 2

Принцип работы плагина

1.    Выделите стены и балки, к которым хотите применить плагины «Примыкания».
2.    Запустите команду «Разрешить примыкание/Отменить примыкание»
3.    По завершении работы плагина откроется окно с информацией о количестве обработанных элементов, см. Рисунок 3

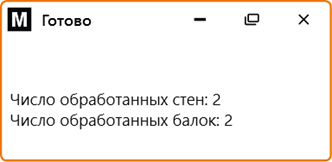

 Рисунок 3

Особенности работы плагина

1.    Если вы находитесь не на виде, где расположены элементы, то при вызове любого плагина «Примыкания» плагин выдаст предупреждение (см. Рисунок 4)

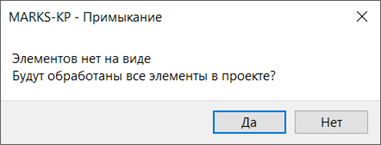

 Рисунок 4

В этом случае плагин обработает все элементы в модели.

2.    Если не выбраны элементы на виде, плагин обработает все элементы, видимые на виде. Если на виде присутствует только 1 категория, то плагин выдаст предупреждение (см. Рисунок 5 - Рисунок 6)

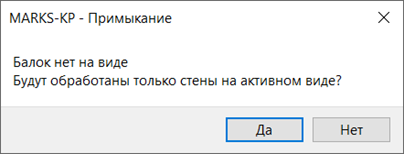

 Рисунок 5

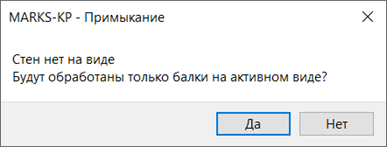

Рисунок 6

3.    Если не выбраны элементы на виде, плагин обработает все элементы, видимые на виде. Если на виде присутствует обе категории, то перед обработкой элементов плагин выдаст окно выбора категорий                       (см. Рисунок 7).

Рисунок 7
