Проверка семейств

1.Общая информация

Кнопка находится на панели MARKS-BIM-Проверка семейств:

Рисунок 1

Плагин позволяет быстро проверить большое количество семейств на соответствие регламенту семейств. Регламент расположен по пути:

Z:\BIM\1. Стандарт и регламенты\Регламенты\Регламент разработки семейств MARKS_v1.0.pdf

2.Выбор папок

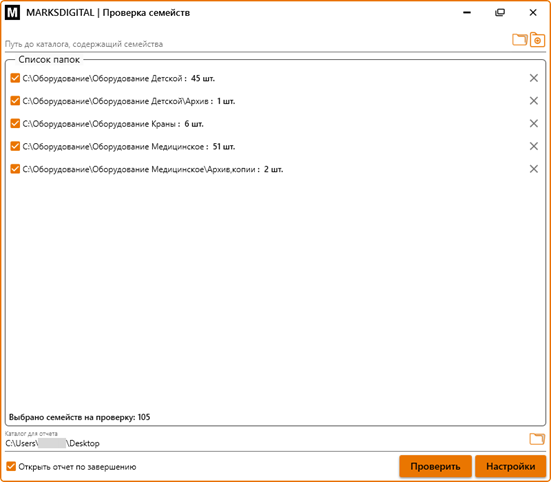

После запуска плагина открывается главная страница:

Рисунок 2

• Активируйте каталог, все файлы, находящиеся внутри него, будут выбраны для проверки (см. Рисунок 2).
• Выберите один или более файлов для проверки, чтобы кнопка «Проверить» стала доступной (см. Рисунок 2).
• Для настройки проверок нажмите на кнопку «Настройки» (см. Рисунок 2).

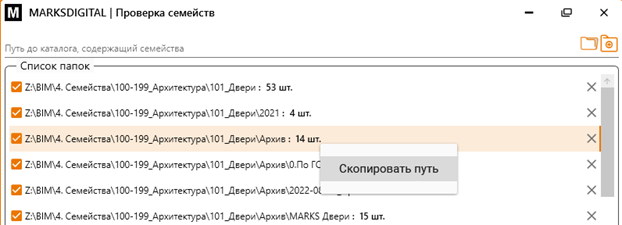

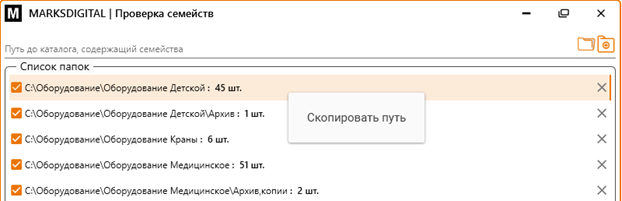

Для открытия контекстного меню каталога кликните правой кнопкой мыши в области имени нужного каталога, или файла. При этом появится возможность скопировать адрес данного каталога, или файла в буфер обмена (см. Рисунок 3).

Рисунок 3

3. Выбор проверок

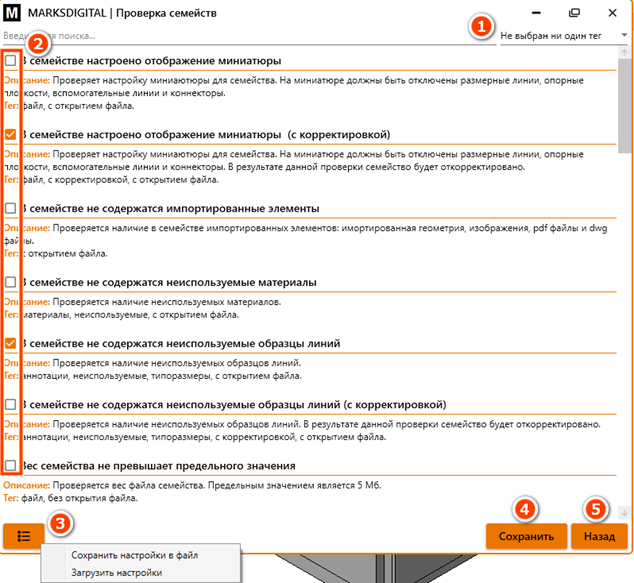

Страница настройки проверок содержит список проверок с описанием:

Рисунок 4

1.Быстрый поиск проверок [1] (см. Рисунок 4)

2.Выберите нужные проверки [2] (см. Рисунок 4)

3.Нажмите, если требуется сохранить/загрузить проверки в/из файла [3] (см. Рисунок 4)

4.Для того чтобы применить выбор нажмите «Сохранить». Плагин сохранит список проверок и перейдёт на главную страницу [4] (см. Рисунок 4)

5.Для отмены выбора нажмите «Назад». Плагин перейдет на главную страницу без изменений [5] (см. Рисунок 4)

4.Результат работы

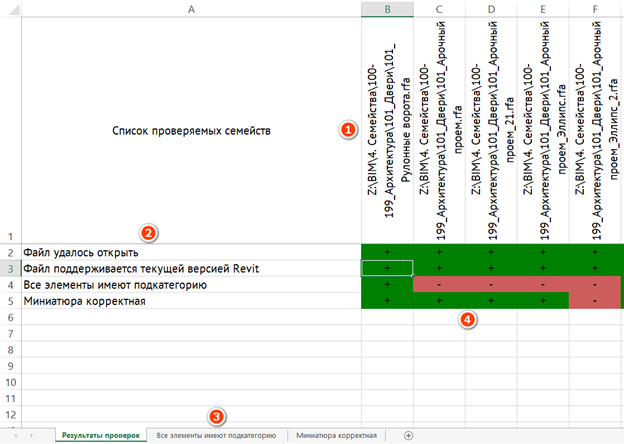

После выполнения всех проверок будет сгенерирован файл excel (см. Рисунок 5). Файл содержит главную вкладку, на которой находится информация о прохождении каждой проверки, и вкладки с проверками, в которых содержится подробный отчет:

Рисунок 5

1.В заголовках столбцов расположены проверяемые семейства (полный путь к файлу) [1] (см. Рисунок 5).

2.В строках расположены условия проверок [2] (см. Рисунок 5).

3.Каждая проверка расположена в отдельной вкладке [3] (см. Рисунок 5).

4.На пересечении каждой строки и столбца проставлен «+», если данное условие выполняется для данного семейства, и «-» - если не выполняется [4] (см. Рисунок 5).

5. Наиболее важные проверки

Рисунок 6
