3. Алгоритм работы

Для запуска плагина (см. Рисунок 1)

Выберите один из двух представленных плагинов (см. Рисунок 2)

Рисунок 2 – Варианты выбора плагина

3.1. Плагин «Определить Id»

Плагин «Определить Id», позволяет получить ID элемента в связанной модели.

После его активации в окне вида необходимо выбрать требуемый элемент.

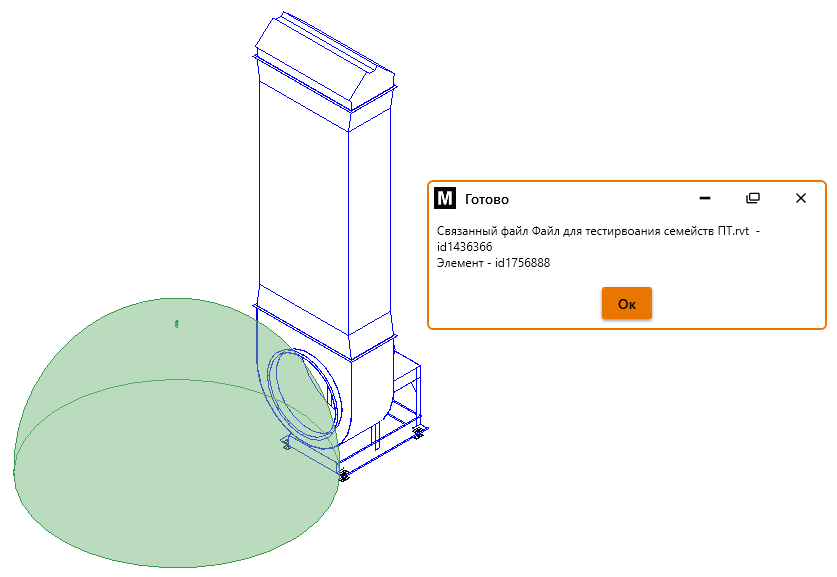

Рисунок 3 – Результат

После выбора элемента, плагин выдаст окно с указанием имени связи и ID выбранного элемента (см. Рисунок 3).

ID элемента автоматически попадает в буфер обмена.

3.2. Плагин «Поиск по Id»

Плагин «Поиск по Id», позволяет искать элементы в связи по их ID.

После активации плагин выдаст окно выбора связей, в которых будет происходить поиск ID (см. Рисунок 4)

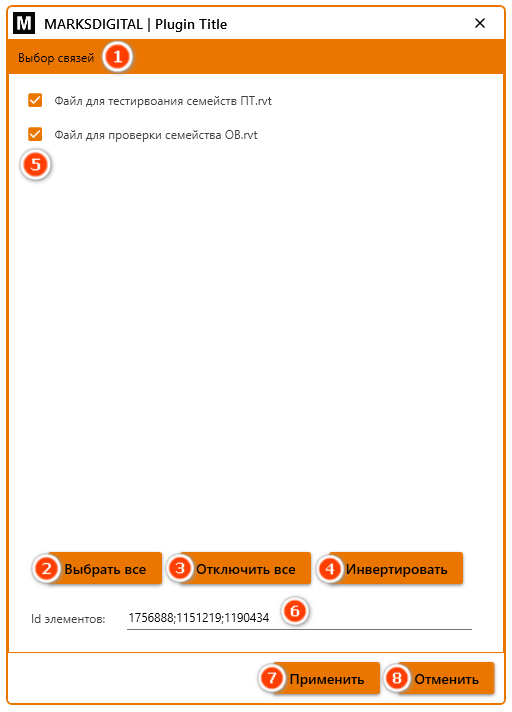

Рисунок 4 – Окно выбора связей

3.2.1. Описание интерфейса окна выбора связей

1. Связи. Список доступных в проекте связей
2. Выбрать всё. Отмечает галочками все связи
3. Отключить всё. Снимает галочки со всех связей
4. Инвертировать. Меняет состояние всех галочек на противоположное
5. Выбрать связи.
6. Строка ввода ID.
7.  Применить. Закрыть плагин и сгенерировать 3D с выбранным элементом (см. Рисунок 5)
8. Отменить. Закрыть плагин

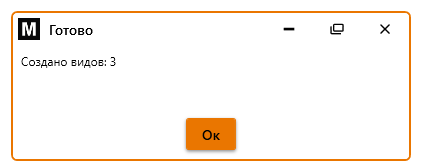

Рисунок 5 – Окно с результатом «Создано видов»

Имеется возможность указывать несколько ID через « ; » (см. Рисунок 6)

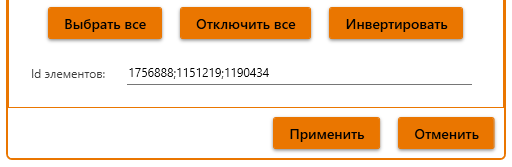

Рисунок 6 – Пример заполнения

В таком случае для каждого элемента будет сгенерирован свой 3D вид (см. Рисунок 7)

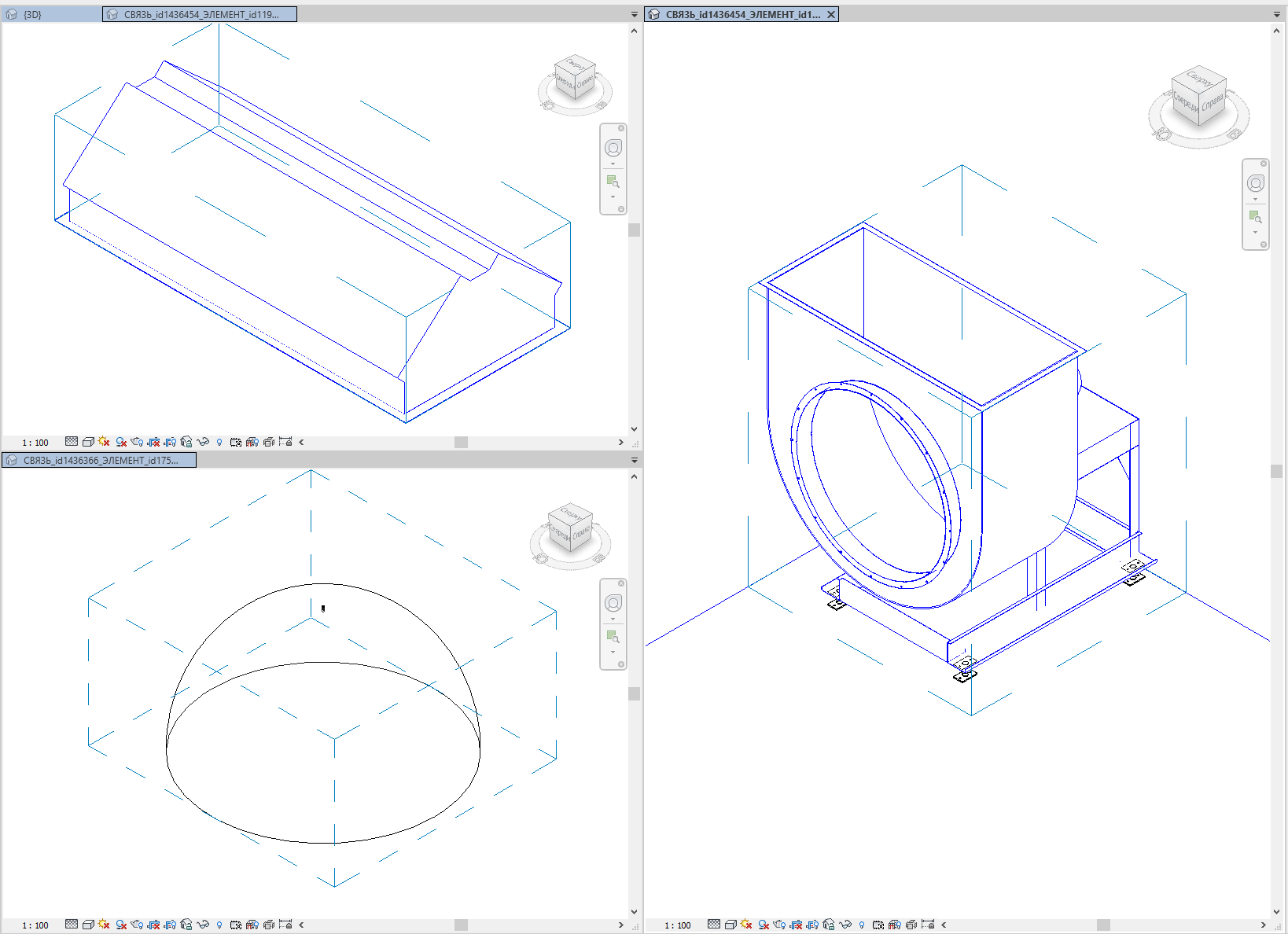

Рисунок 7 – Результат созданных 3D видов

Все создаваемые виды помещаются в отдельный раздел Диспетчера проекта – «Поиск элементов в связанных файлах» (см. Рисунок 8)

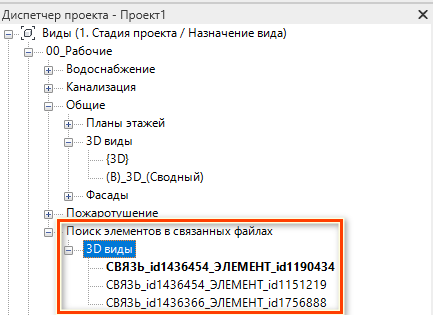

Рисунок 8 – Созданные 3D виды в Диспетчере проекта

При создание любого элемента Revit генерирует для него свой уникальный ID, который не повторяется, но в крайне редких случаях ID элементов могут совпадать. Если плагин обнаружит что один и тот же ID имеется в нескольких связях, для каждого из элементов будет создан собственный вид.
