3. Алгоритм работы

3.1. «Объединить отверстия»

Для объединения нескольких отверстий в одно и запустите плагин «Объединить отверстия» (Рисунок 1 - Объединить отверстия).

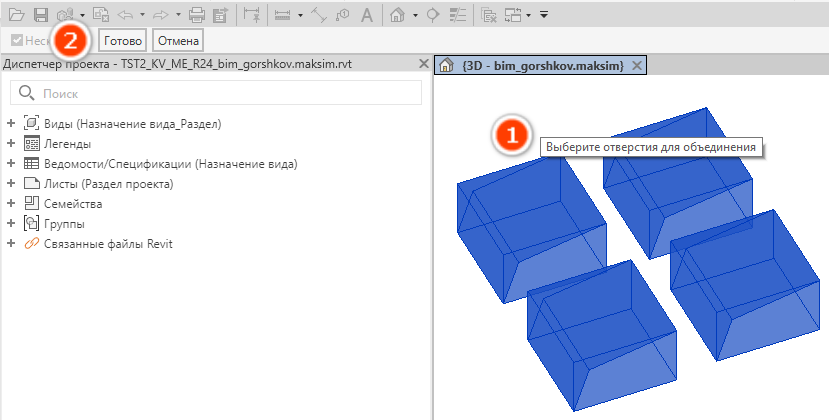

Затем выберете отверстия, которые необходимо объединить и нажмите «Готово» (Рисунок 4 - Выбор отверстий), (Рисунок 5 - Объединенное отверстие).

После «Синхронизируйтесь», для того чтобы изменения попали в журнал (Рисунок 6 - Синхронизация).

Рисунок 4 - Выбор отверстий

Рисунок 5 - Объединенное отверстие

Рисунок 6 - Синхронизация

3.2. «Разница между разделами»

Для извлечения объединенного отверстия используйте плагин из панели «Разница между разделами» (Рисунок 2 - Разница между разделами).

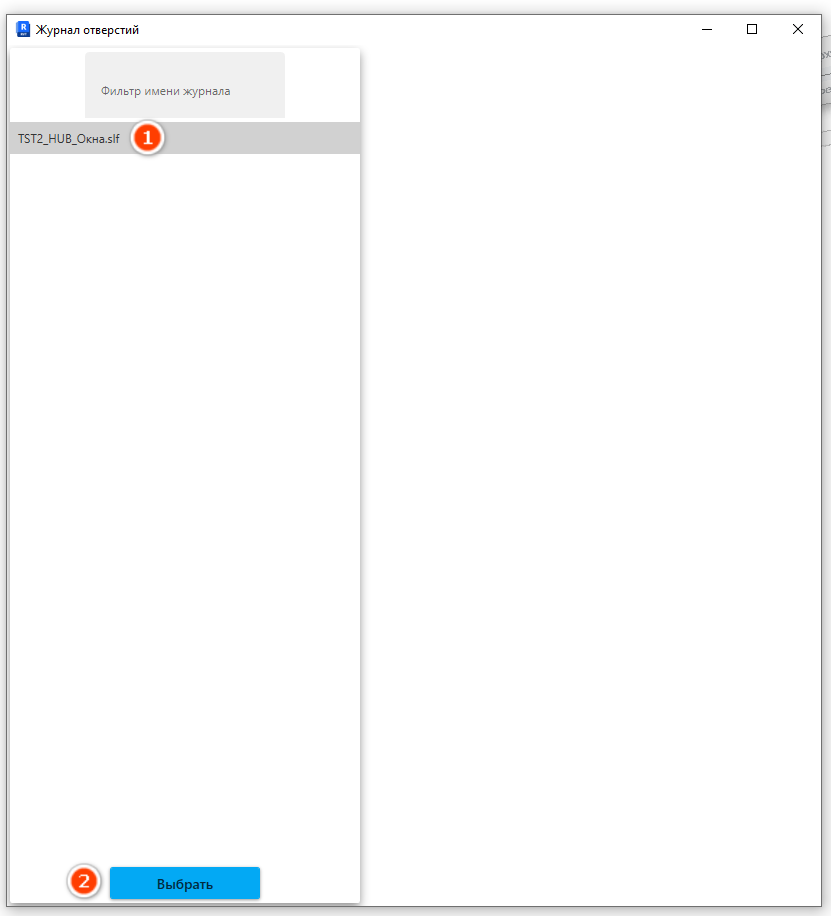

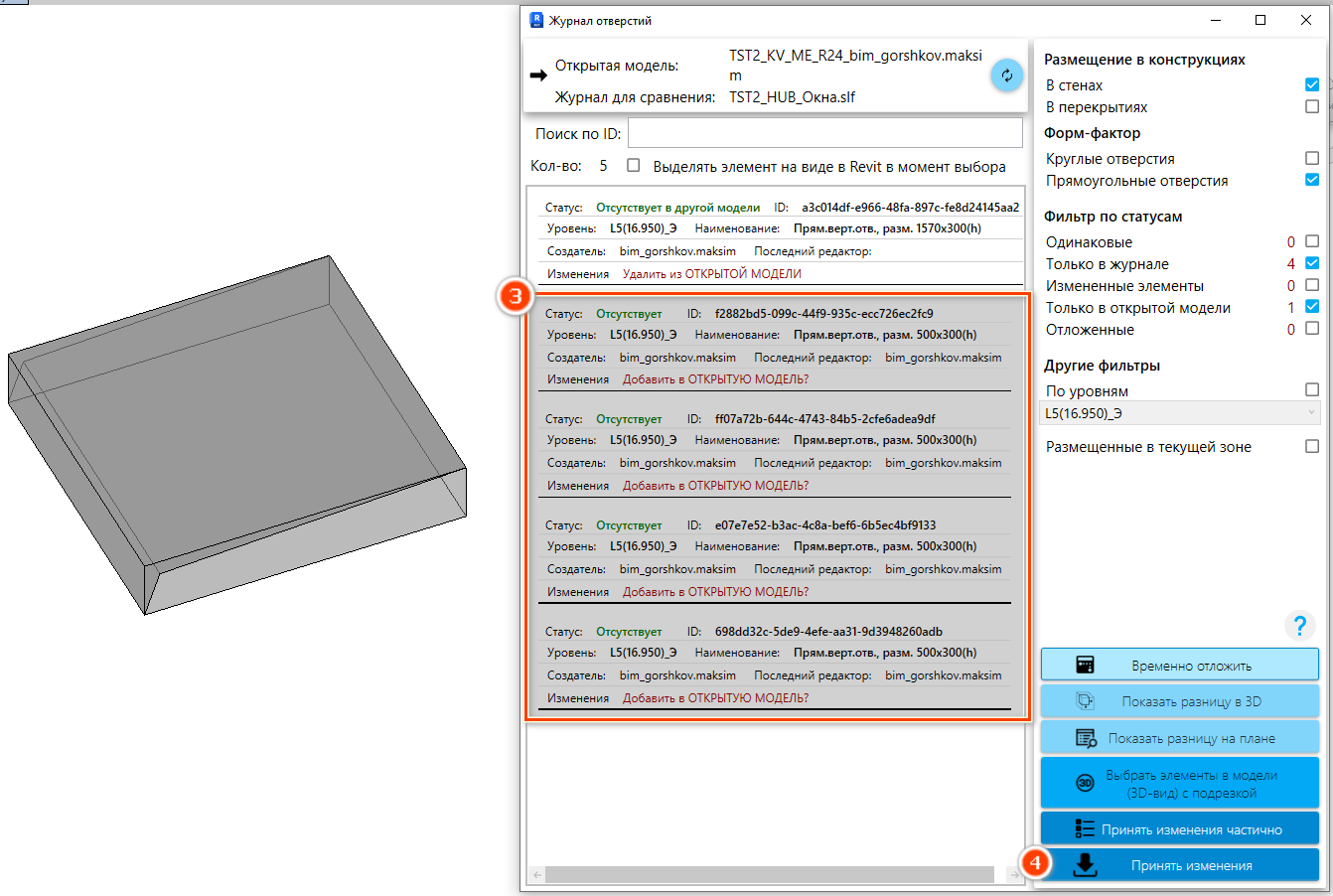

Откроется «Журнал отверстий», где нужно выбрать журнал, с которым нужно сравнить отверстия, в нашем случае это журнал HUBа (Рисунок 7 - Журнал отверстий), (Рисунок 8 - Извлечение исходных отверстий).

Рисунок 7 - Извлечение исходных отверстий

Рисунок 8 - Извлечение исходных отверстий

После извлечения исходных отверстий в модели они будут наложены на объединенное (Рисунок 9 – Извлеченные отверстия)

Рисунок 9 - Извлеченные отверстия

3.3. «Удаление исходных отверстий»

Для удаления исходных отверстий используйте плагин из панели «Удалить исходные» (Рисунок 3 - Удалить исходные).

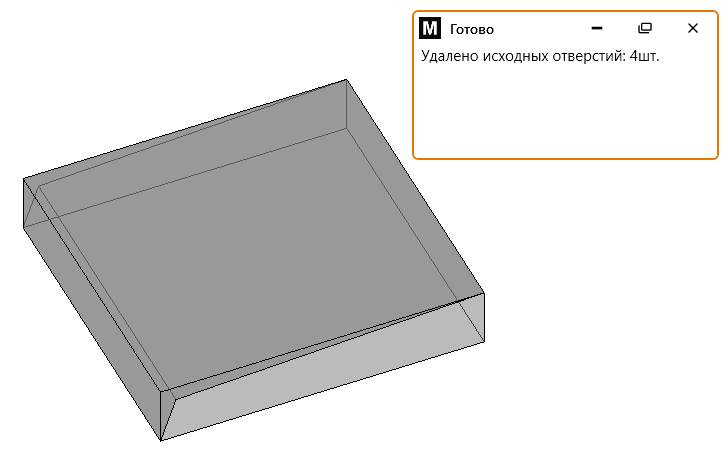

После удаления будет выведено сообщение с результатами работы плагина (Рисунок 10 - Результат удаления).

Рисунок 10 - Результат удаления
