Выровнять

1. Общие данные

Плагин «Выровнять» предназначен для выравнивания одной трубы относительно другой со смещением. Выравнивание происходит по выбранному направлению от трубы выбранной первой.

Если на трубах установлена арматура или прочее категории элементов, соединённых с трубой через коннекторы, они так же будут перенесены.

2. Порядок действий

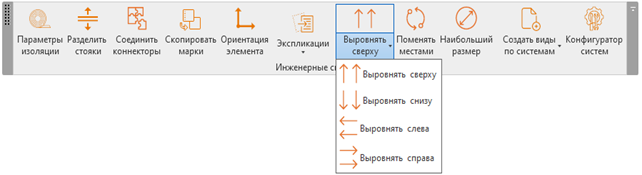

Плагин расположен MARKS-ВИС/Инженерные системы/Выровнять (см Рис. 1)


Рисунок 1

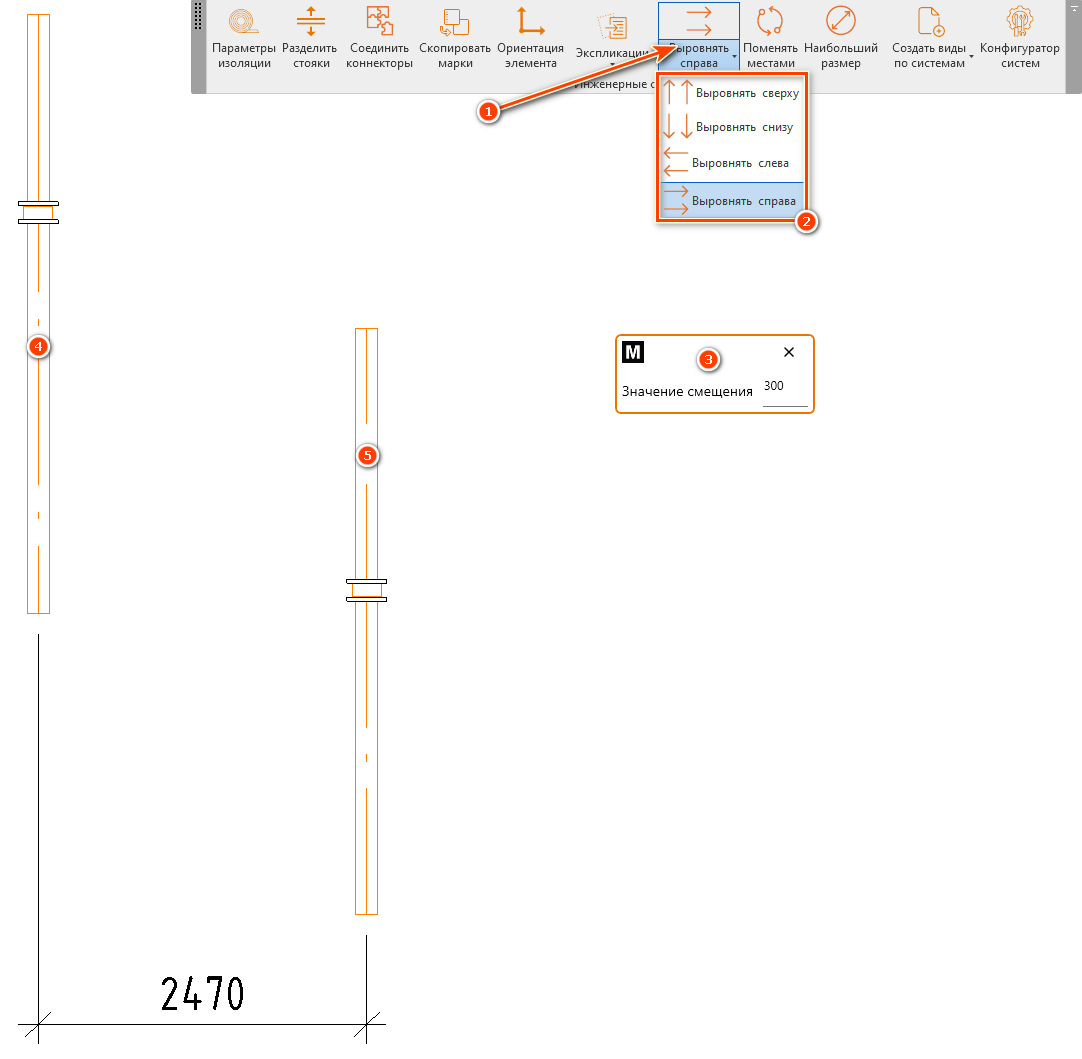

[1] - Выберите направление смещения.
[2] - Активируйте плагин.
[3] - Задайте смещение.
[4] - Выберите первую трубу.
[5] - Выберите вторую трубу .
(см Рис. 2)
 Рисунок 2

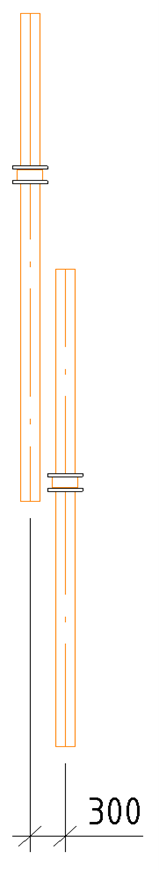

Результатом выполнения будет перемещения трубы (выбранной второй) к другой трубе (выбранной первой) с правой стороны со смещением заданным на шаге [3]. (см. Рис. 3)

Рисунок 3
