Заменить уровень

1. Назначение

Этот инструмент позволяет изменить уровень, к которому привязан выбранный объект, без физического перемещения его в модели. Плагин полезен в случаях, когда:

• объект ошибочно размещён на другом уровне;

• нужно переназначить уровень для группы элементов (например, после изменения структуры этажей);

• требуется сохранить координаты объекта, но изменить его привязку к уровню.

Плагин не совместим с объектами, которые в Revit жестко привязаны к своему уровню и не поддерживают его изменение. К таким объектам относятся, в частности, ограждения, виды и элементы, построенные на уровне.

2. Путь к плагину

Инструмент находится на вкладке «MARKS-ОБЩ» [1] → панель «Оси и уровни» → раскрывающийся список «Менеджер уровней» [2] → кнопка «Заменить уровень» [3].

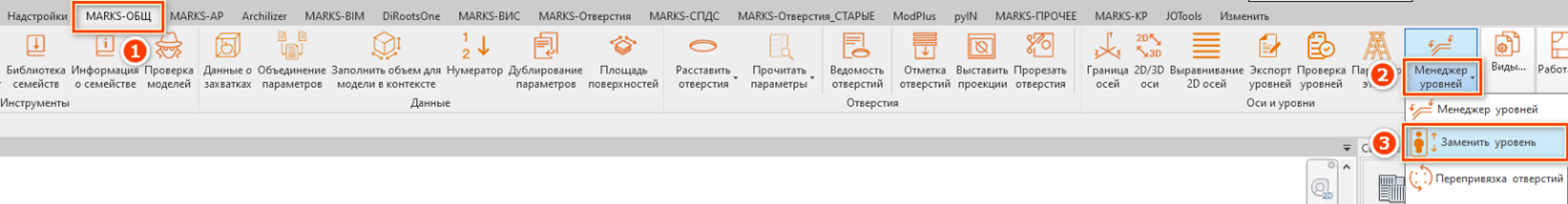

Рисунок 1 - Путь к плагину

3. Работа плагина

Основная суть плагина: Изменение системного параметра «Уровень на нужный», но с сохранением положения элемента на том же месте.

a.    Выбираем элемент или элементы, в которых требуется поменять уровень.

b.    Выбираем уровень, на который нужно поменять.

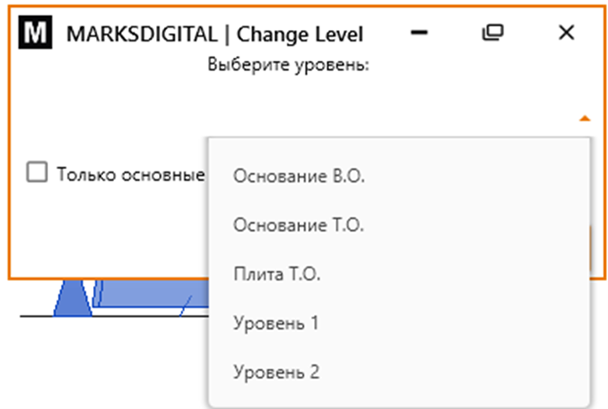

Рисунок 2 - Выбор уровня

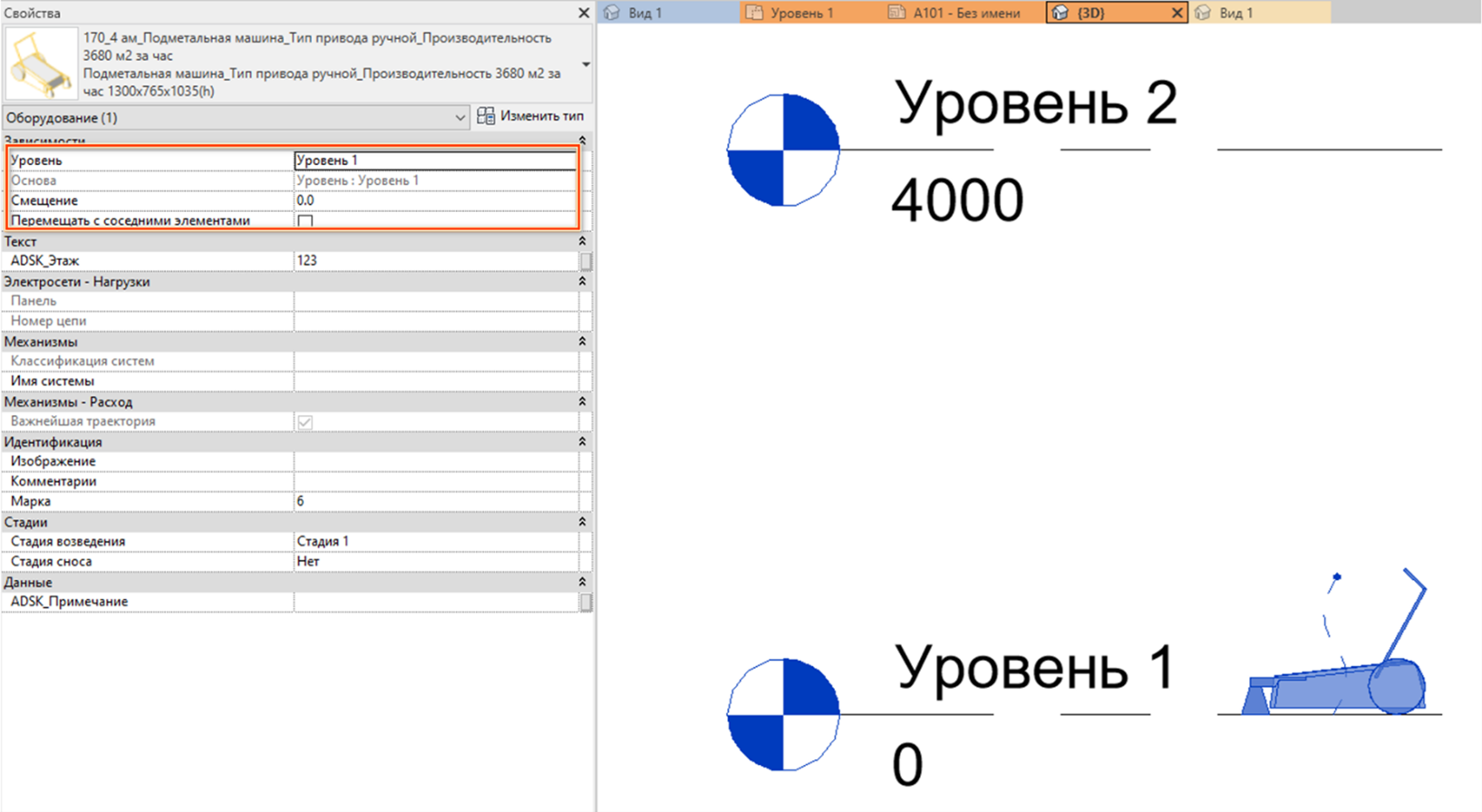

Рисунок 3 - Параметры элемента до использования плагина

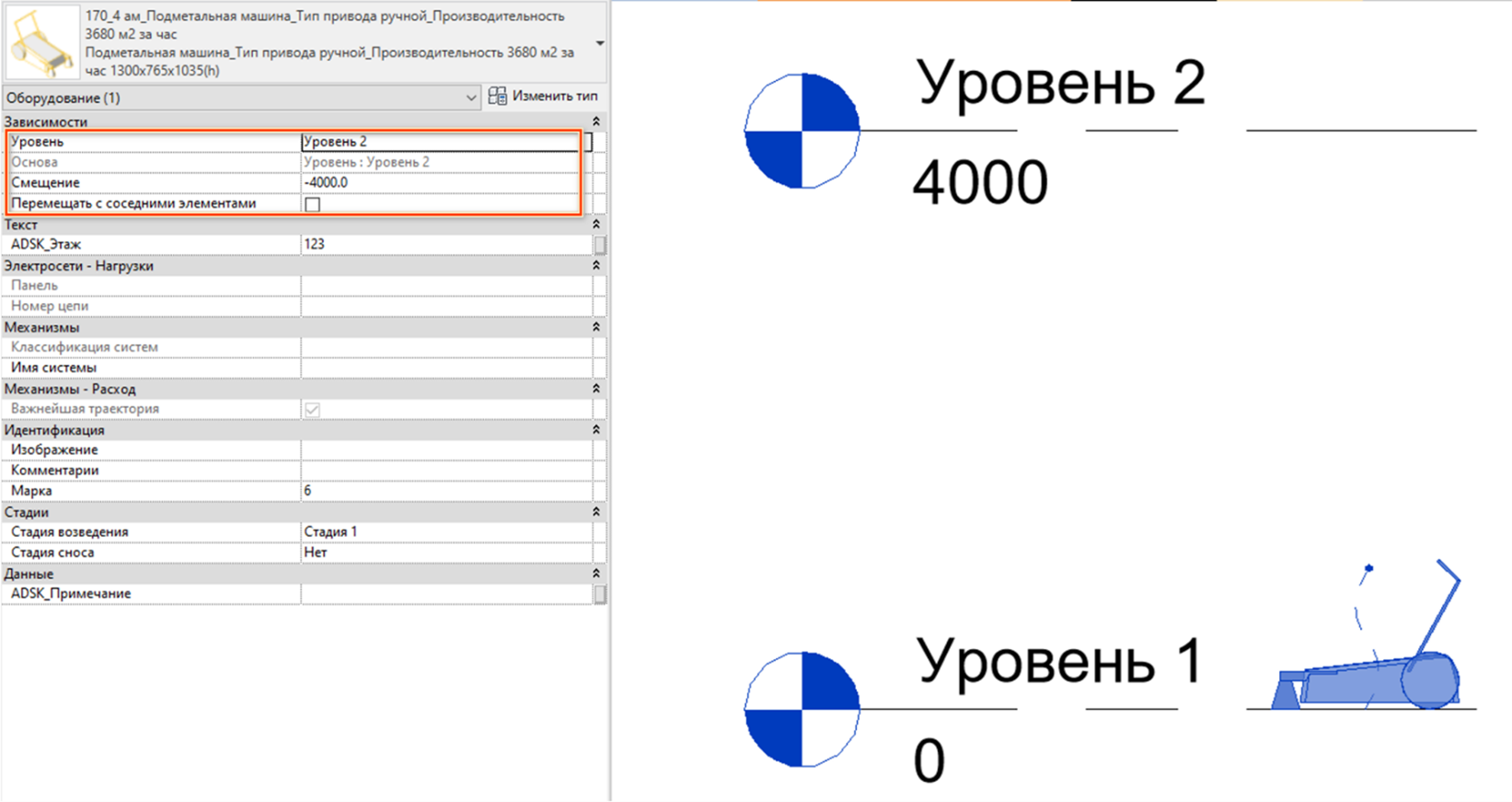

Рисунок 4 - Параметры элемента после использования плагина
