Инструкция к плагину подрезки вида

1. Общая информация

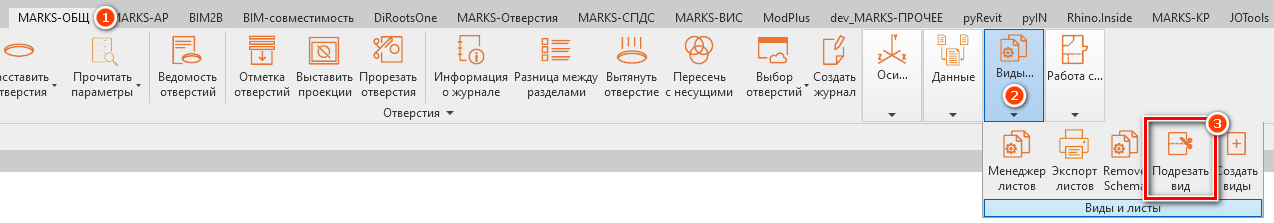

Плагин «Подрезать вид» [3] расположен на ленте во вкладке «MARKS-ОБЩ» [1], на панели инструментов «Виды и листы» [2] (см. Рисунок 1).


Рисунок 1

Данный плагин позволяет быстро и гибко подрезать вид, указав необходимую область подрезки.

2. Порядок использования плагина

1. Перейдите на вид, который хотите подрезать.

2. Перейдите во вкладку «MARKS-ОБЩ» [1], на панели инструментов «Виды и листы» [2] кликните левой кнопкой мыши на кнопку «Подрезать вид» [3] (см. Рисунок 1).

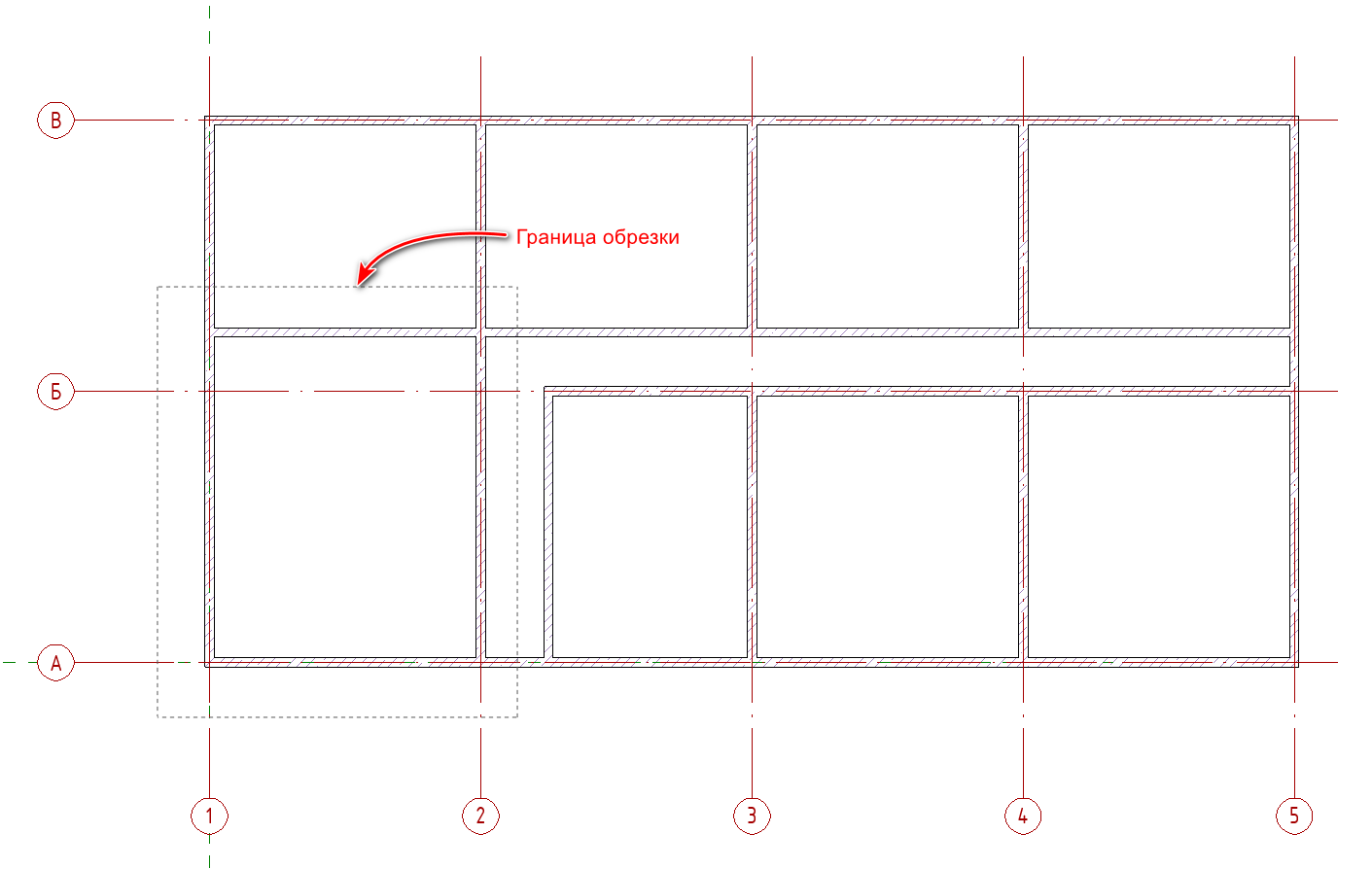

3. Далее активным будет только пространство модели. В нем необходимо, зажав левую кнопку мыши, выделить область, которую вы хотите видеть на обрезанном виде. Данная область будет показана в виде прямоугольника, выполненного пунктирной линией (см. Рисунок 2).


Рисунок 2

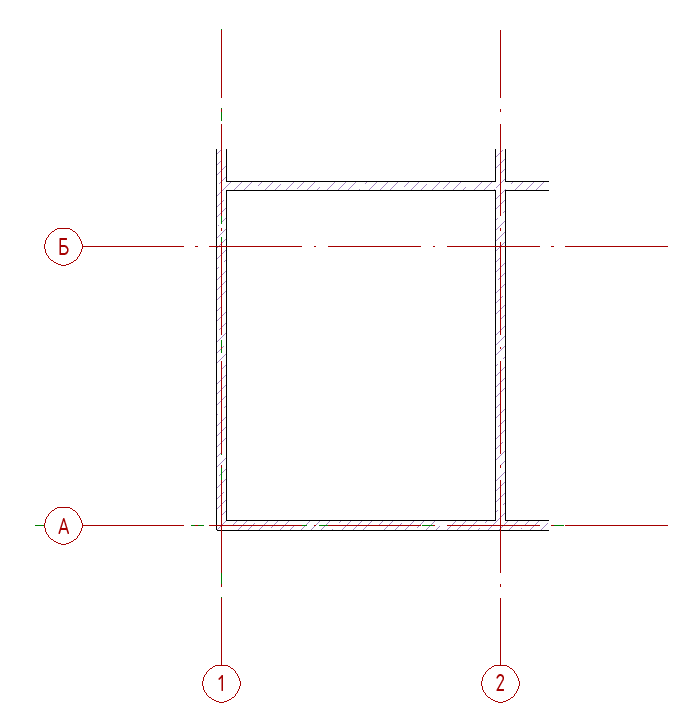

4. После выделения интересующей области, отпускаем левую кнопку мыши, и вид автоматически подрежется (см. Рисунок 3).

Рисунок 3
