1.5. Пишем первый скрипт
Раз уж есть кнопка, предлагаю познакомиться немного с апи и напиcать какую-то базовую штуку, но только не “привет мир”.
Пусть кнопка закрепляет все наши оси в проекте.
Для этого откроем файл script.py. В качестве редактора я буду использовать VSCode.
Для того чтобы быстро открыть скрипт какой-либо кнопки, необходимо активировать ее левой кнопкой мыши зажав ALT
ALT + Click - открывает папку с скриптом

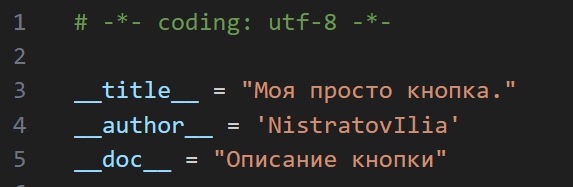

Напишем первые строчки - метаданные.
Пройдем по ним
1 - Задаем кодировку для отображения и использования русских символов: Указание кодировки UTF-8 позволяет корректно отображать и использовать русские символы.
3-5 - Заголовок, автор и описание скрипта:
-
__title__: Устанавливает заголовок скрипта.
-
__author__: Указывает автора скрипта.
-
__doc__: Предоставляет описание скрипта.
Это метаданные для кнопки. Их можно определять в качестве глобальных переменных в самом коде или в специальном файле bundle.yaml. О нем поговорим попозже.

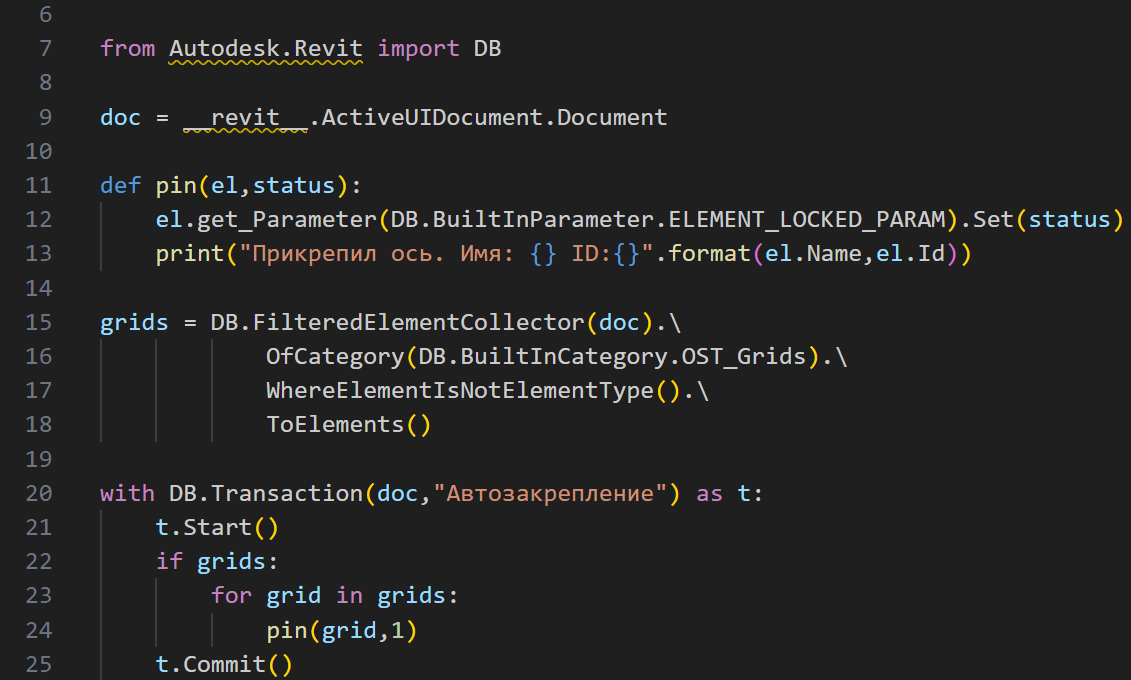

7 - Импортируем библиотеку Autodesk Revit API: Импортируем пространство имен DB из библиотеки Autodesk Revit, которое содержит классы и методы для работы с элементами Revit.
9 - Получаем активный документ Revit: doc хранит ссылку на текущий активный документ Revit, который используется для выполнения операций с элементами модели.
11-13 - Определяем функцию pin для закрепления элемента: Функция которая будет закреплять элемент и выводить информацию об этом через print
15-18 - Создаем коллекцию всех осей в документе:
DB.FilteredElementCollector(doc): Создает коллекцию для фильтрации элементов в документе doc.
.OfCategory(DB.BuiltInCategory.OST_Grids): Фильтрует коллекцию по категории "Оси" (Grids).
.WhereElementIsNotElementType(): Исключает из коллекции типы элементов, оставляя только экземпляры.
.ToElements(): Преобразует отфильтрованную коллекцию в список элементов.
20-25 - Открываем транзакцию для выполнения изменений в документе:
with DB.Transaction(doc, "Автозакрепление") as t: Создает транзакцию с именем "Автозакрепление" и открывает ее в контексте with.
-
t.Start(): Запускает транзакцию.
-
if grids: Проверяет, если список осей не пустой.
-
for grid in grids: Перебирает каждую ось в списке grids.
-
pin(grid, 1): Вызывает функцию pin для закрепления текущей оси grid (устанавливает статус в 1, что означает "закреплено").
-
t.Commit(): Фиксирует изменения в документе, завершает транзакцию.
Сохраняем скрипт, возвращаемся к Revit’у и активируем кнопку. Появится окно:
Как видно мы внесли изменения в файл скрипта и он отработал согласно последним изменениям в нем.
То есть, при изменение самого кода перезапускать панель не надо, но вот чтобы отобразить новые кнопки или изменения в оформление(строчки 1-4 ) необходимо произвести перезагрузку панелей пая.

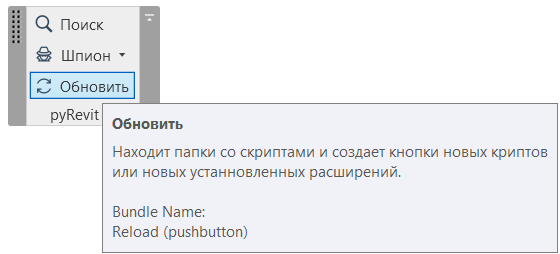

Для этого на вкладке pyRevit есть кнопка “Обновить”

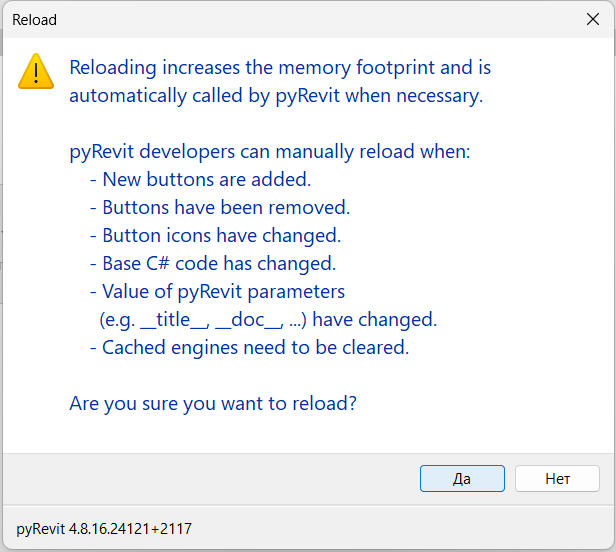

Нажимаем “Да” и ждем обновления панелей.

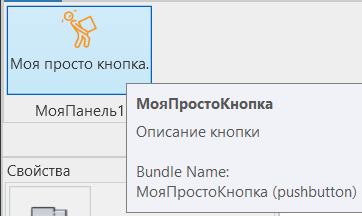

Теперь мы видим, что имя кнопки сменилось на то, которое мы указали внутри самого скрипта и добавилось описание.
Наша первая полностью функционирующая кнопка готова.
Код тут: gist.github
