3. Семейство «106_Шахта_Бокс_ОВО (2 уровня)»

Данное семейство подготовлено для более быстрого подбора шахты для систем отопления. Основное отличие в том, что параметры геометрии «ADSK_Отверстие_Ширина» и «ADSK_Отверстие_Высота» не задаются пользователем напрямую, а регулируются через вспомогательные параметры.

«Зависимости» и «Графика» в данном семействе такие же, как и в универсальном (см.2.1 и 2.3).

В семействе всего 2 типоразмера:

• «Внутриквартирная»
• «Этажная»

В зависимости от выбранного типоразмера габариты семейства будут по-разному изменяться относительно управляющих параметров, находящихся во вкладке «Механизмы - Расход».

3.1.Размеры

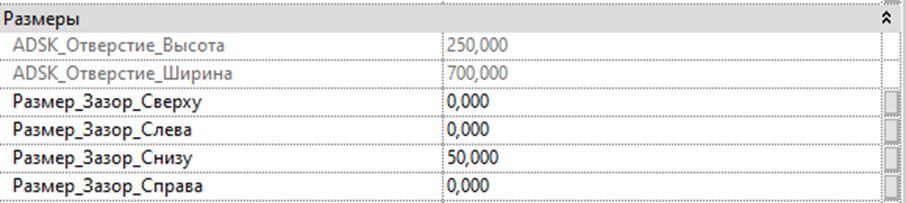

Рисунок 8 - Размеры «106_Шахта_Бокс_ОВО (2 уровня)»

Из редактируемых размеров для данного семейства доступны зазоры с каждой стороны. Задайте зазор, итоговый размер будет увеличиваться относительно расчетного, который формируется параметрами вкладки «Механизмы – Расход» (см. 3.2).

Также длина и ширина автоматически подбирается семейством исходя из следующих данных (см. Рисунок 9 и Рисунок 10).

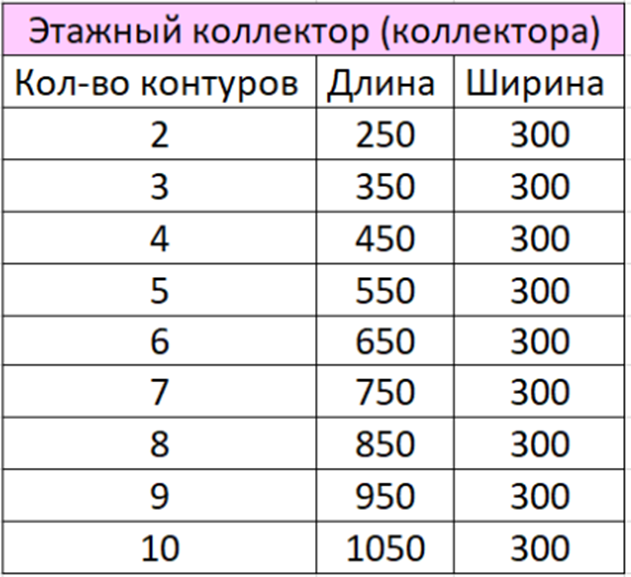

Рисунок 9 - Размеры этажного коллектора

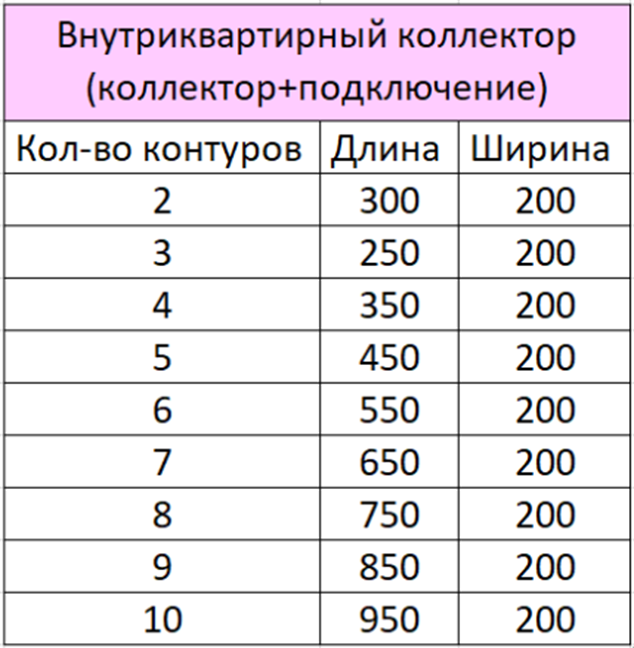

Рисунок 10 – Размеры внутриквартирного коллектора

3.2.Механизмы – Расход

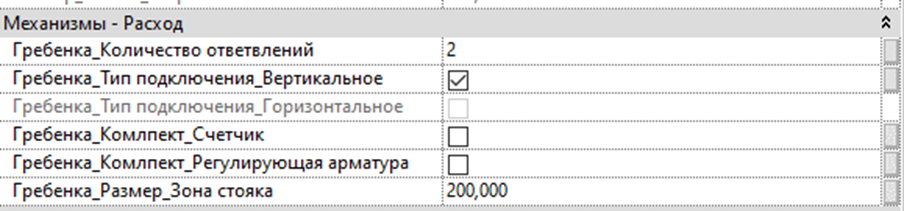

Рисунок 11 - Параметры влияющие на размеры семейства «106_Шахта_Бокс_ОВО (2 уровня)»

3.2.1.Гребенка_Количествоответвлений

Задайте кол-во ответвлений через параметр «Гребенка_Количествоответвлений» (доступные значения: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10). От значения этого параметра будет автоматически изменяться длина шахты, согласно данным, приведённым в таблицах (см. Рисунок 9 и Рисунок 10).

3.2.2.Гребенка_Типподключения_Вертикальное

Задайте параметр «Гребенка_Типподключения_Вертикальное». Параметр типа «Да/Нет».

• Если «да» - то тип подключения вертикальный и длина шахты автоматически увеличивается на 200 мм;
• Если «нет» - то тип подключения горизонтальный и длина шахты изменяется параметрами «Гребенка_Комлпект_Счетчик» и «Гребенка_Комлпект_Регулирующаяарматура».

3.2.3.Гребенка_Комлпект_Счетчик

Задайте параметр «Гребенка_Комлпект_Счетчик». Параметр типа «Да/Нет».

• Если «да» и если горизонтальный тип подключения - то автоматически к длине прибавляется 200 мм.

3.2.4.Гребенка_Комлпект_Регулирующаяарматура

Задайте параметр «Гребенка_Комлпект_Регулирующаяарматура». Параметр типа «Да/Нет».

• Если «да» и если горизонтальный тип подключения – то автоматически к длине прибавляется 500 мм.

3.2.5.Гребенка_Размер_Зонастояка

В данном параметре задайте ширину зоны стояка, на которую дополнительно автоматически увеличится ширина шахты. По умолчанию значение параметра «200 мм».
