Работа с пространствами

1. Общая информация

Плагин «Работа с пространствами» предназначен для создания пространств на основе помещений в выбранном связанном файле.

Плагин имеет две основные функции:

1.    Создание пространств;

2.    Добавление недостающих параметров в помещения.

2. Порядок действий

Запустите плагин на панели «MARKS-ОБЩ» - «Работа с пространствами», (см. Рисунок 1).


Рисунок 1

2.1. Принцип работы со скриптом «Создание пространств».

1.    Выберите связанный файл [1] (см. Рисунок 4), в котором находятся помещения, на основе которых необходимо создать пространства. При выборе связанного файла происходит проверка наличия параметров в связанном файле.

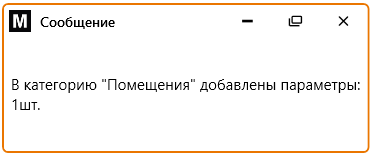

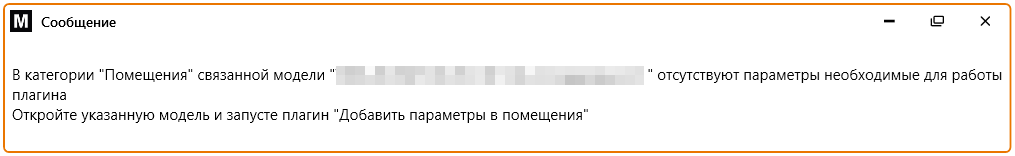

Возможность выбора данной связи блокируется, если какой-то из параметров, требуемых для передачи данных, отсутствует, так же появляется сообщение о необходимости открыть связь (см. Рисунок 2) и запустить в ней плагин «Параметры в помещениях». После того, как плагин отработает, будет выведено сообщение о добавлении параметров (см. Рисунок 3).

Рисунок 2


Рисунок 3

•    После того, как в категорию помещения были добавлены параметры, нужно синхронизировать модели и возвращаться к работе с плагином «Создание пространств».

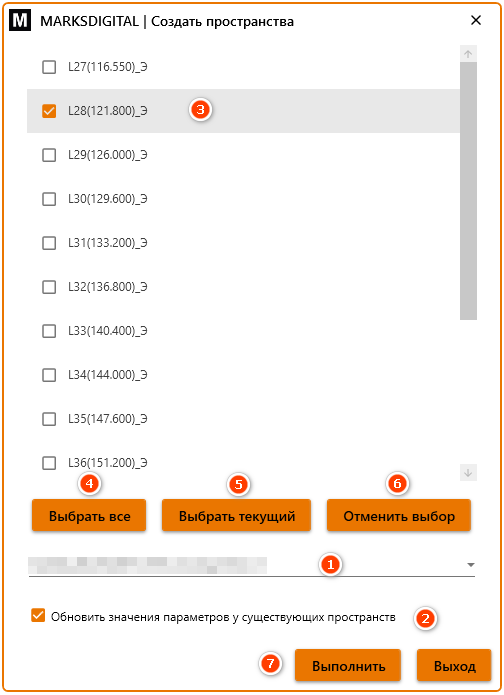

•    После нажатия на «Создание пространств», плагин автоматически заполнит недостающие параметры в пространствах и откроется окно плагина (см. Рисунок 4):

Рисунок 4

2.    Установите галочку [2] (см. Рисунок 4), если необходимо обновить значения параметров у ранее созданных пространств.

3.    Выберите уровни для обработки [3] (см. Рисунок 4). Пространства будут созданы (обновлены), только на основе помещений, находящихся на выбранных уровнях. Нельзя выбрать уровень, для которого отсутствует пара (уровень, имеющий ту же высотную отметку) в выбранном связанном файле. Для быстрого выбора воспользуйтесь кнопками быстрого выбора.

4.    Кнопка «Выбрать всё» [4] (см. Рисунок 4) – будут выбраны все уровни, для которых есть пары в выбранном связанном файле.

5.    Кнопка «Выбрать текущий» [5] (см. Рисунок 4) – будет выбран уровень, связанный с активным видом, из которого был запущен плагин.

Кнопка «Выбрать текущий» [5] (см. Рисунок 4) - неактивна, если плагин был запущен из вида, для которого нет связанного уровня.

6.    Кнопка «Отменить выбор» [6] (см. Рисунок 4) – галочки на всех уровнях будут сняты.

7.    Если выбран хотя бы один уровень, то кнопка «Выполнить» [7] (см. Рисунок 4) - станет активной. Нажмите на неё, окно плагина закроется и в модели будут созданы пространства.

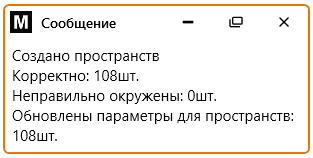

8.    После отработки плагин выдаст сообщение о результатах работы (см. Рисунок 5).

Рисунок 5
