Инструкция к плагину "Управление шаблонами видов"

1. Общая информация

Плагин «Управление шаблонами видов» [2] располагается во вкладке MARKS-BIM [1] и предназначен для эффективного управления фильтрами видимости в шаблонах (см. Рисунок 1).

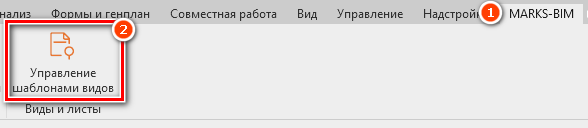

Рисунок 1. Панель MARKS-BIM.

2. Основные настройки

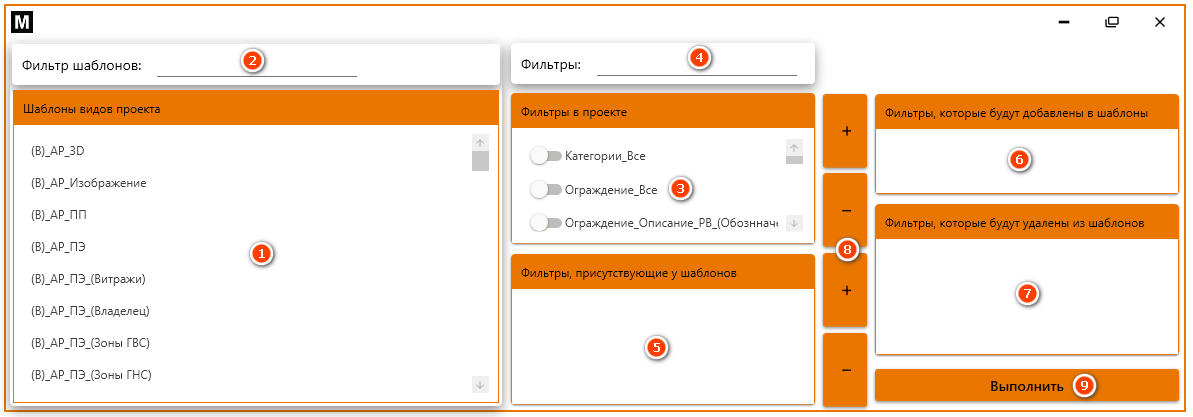

Рисунок 2. Панель плагина "Управление шаблонами вида".

Окно плагина разделено на несколько полей (см. Рисунок 2):

• Список существующих в модели шаблонов [1]

• Поиск по шаблонам [2]

• Список существующих фильтров [3]

• Поиск по фильтрам [4]

• Фильтры, присутствующие у шаблона [5]

• Фильтры, которые будут добавлены в шаблон [6]

• Фильтры, которые будут удалены из шаблона [7]

• Кнопки для перемещения фильтров между полями [8]

• Применить изменения [9]

3. Порядок действий

1. Найдите в поиске интересующий шаблон вида и щелкните на него.

2. В поле [5] вы увидите, какие фильтры есть в этом шаблоне и включены ли они.

3. Перемещайте фильтры между полями с помощью кнопок «+» и «–».

4. С помощью ползунков [11] и [12] можно включать или выключать фильтры в шаблоне. В поле [10] это делать бесполезно, т.к. фильтр не может быть применен для всей модели.

5. Чтобы применить изменения, нажмите кнопку «Выполнить» [9].

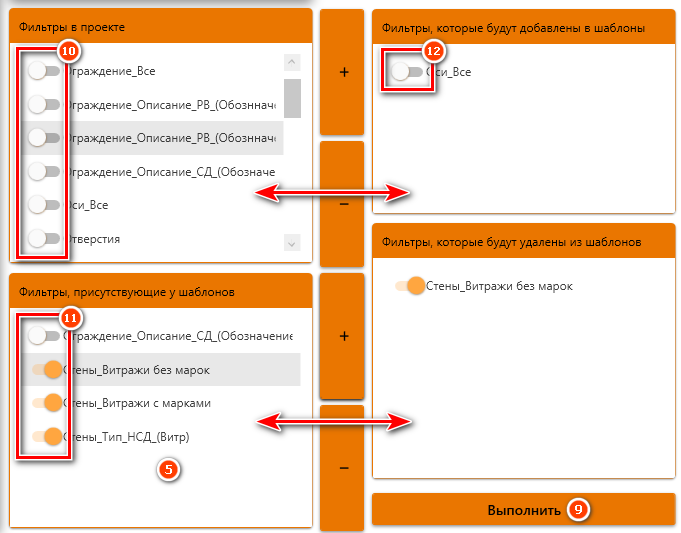

Рисунок 3. Порядок настройки плагина.
