3. Алгоритм работы

3.1. «Объединить отверстия»

Для объединения нескольких отверстий в одно и запустите плагин «Объединить отверстия» (см. Рисунок 1).

Затем выберете отверстия, которые необходимо объединить и нажмите «Готово» (см. Рисунок 4), (см. Рисунок 5).

После «Синхронизируйтесь», для того чтобы изменения попали в журнал (см. Рисунок 6).

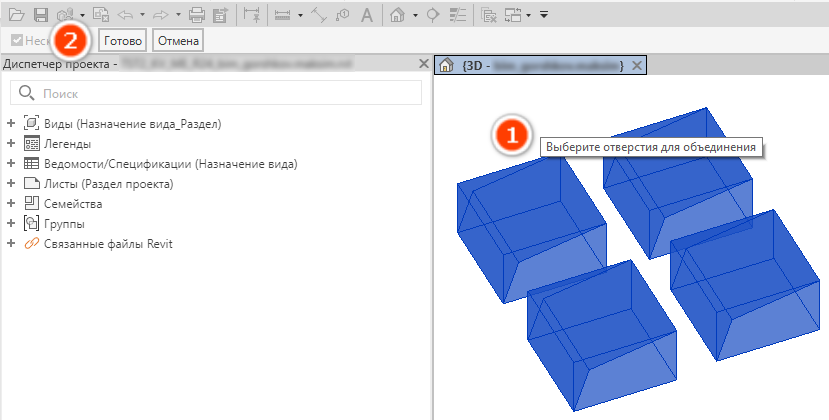

Рисунок 4 - Выбор отверстий

Рисунок 5 - Объединенное отверстие

Рисунок 6 - Синхронизация

3.2. «Разница между разделами»

Для извлечения объединенного отверстия используйте плагин из панели «Разница между разделами» (см. Рисунок 2).

Откроется «Журнал отверстий», где нужно выбрать журнал, с которым нужно сравнить отверстия, в нашем случае это журнал HUBа (см. Рисунок 7), (см. Рисунок 8).

Рисунок 7 - Извлечение исходных отверстий

Рисунок 8 - Извлечение исходных отверстий

После извлечения исходных отверстий в модели они будут наложены на объединенное (см. Рисунок 9)

Рисунок 9 - Извлеченные отверстия

3.3. «Удаление исходных отверстий»

Для удаления исходных отверстий используйте плагин из панели «Удалить исходные» (см. Рисунок 3).

После удаления будет выведено сообщение с результатами работы плагина (см. Рисунок 10).

Рисунок 10 - Результат удаления
