6. Бонус

6.1. Графика

6.1.1. Создать подъем марша

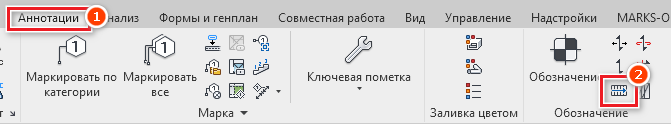

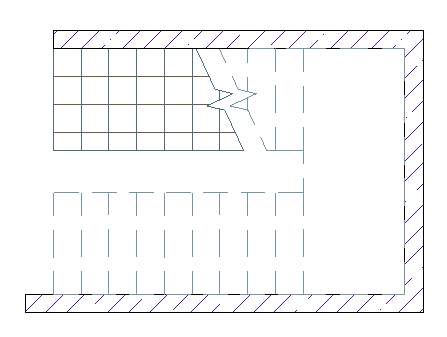

Случайно удалили направление подъема лестницы? Используем инструмент «Траектория лестницы» [2]:

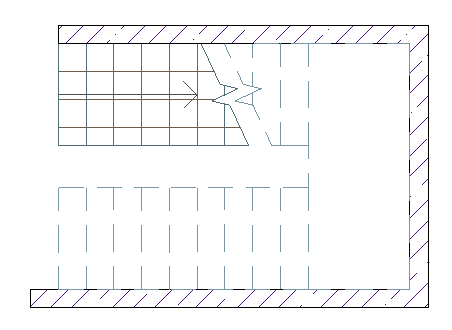

Нажимаем на инструмент и выделяем лестницу на виде, для которой нужно нарисовать подъем.

6.1.2. Графика подъема марша

Графику для стрелочки направления подъема марша тоже можно настраивать.

Посмотрим, какие параметры и инструменты для этого нам доступны.

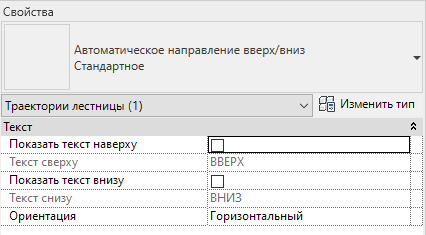

По экземпляру:

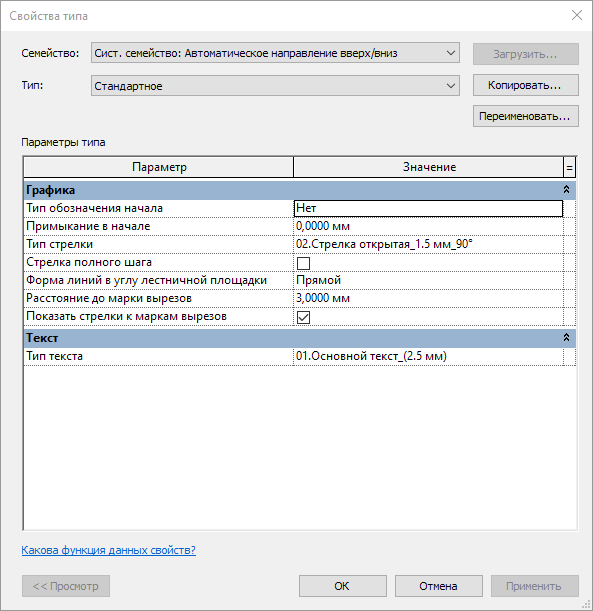

По типу:

С параметрами экземпляру вроде все понятно. А вот в типе и начинается магия!

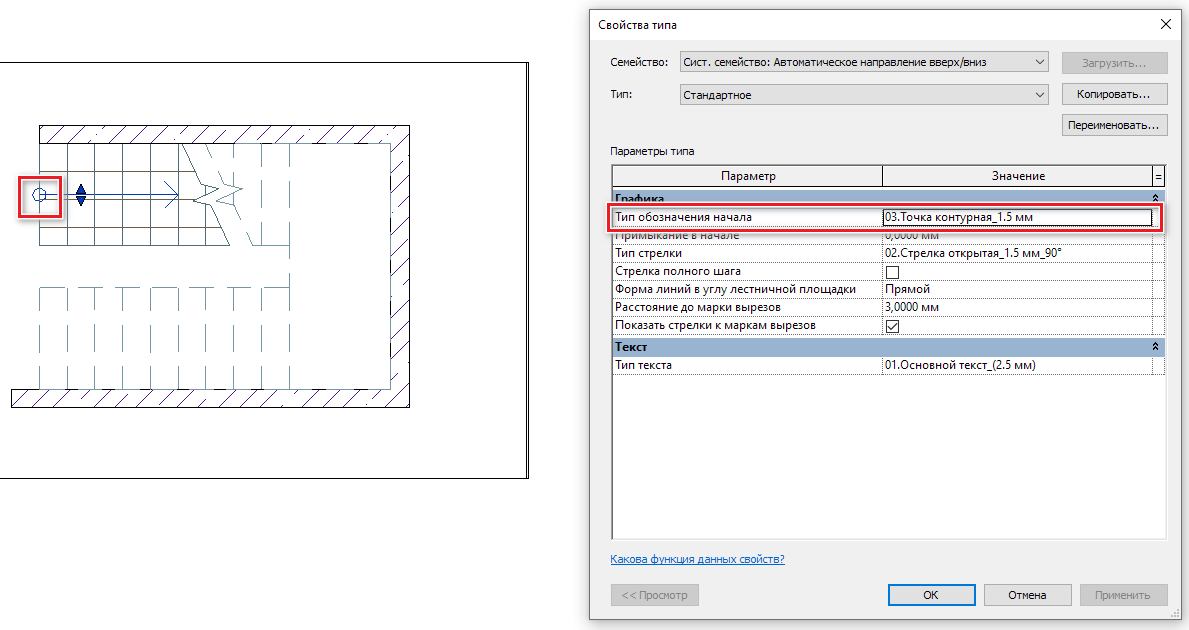

Для начала можно задать семейство обозначения начала. Например, кружочек:

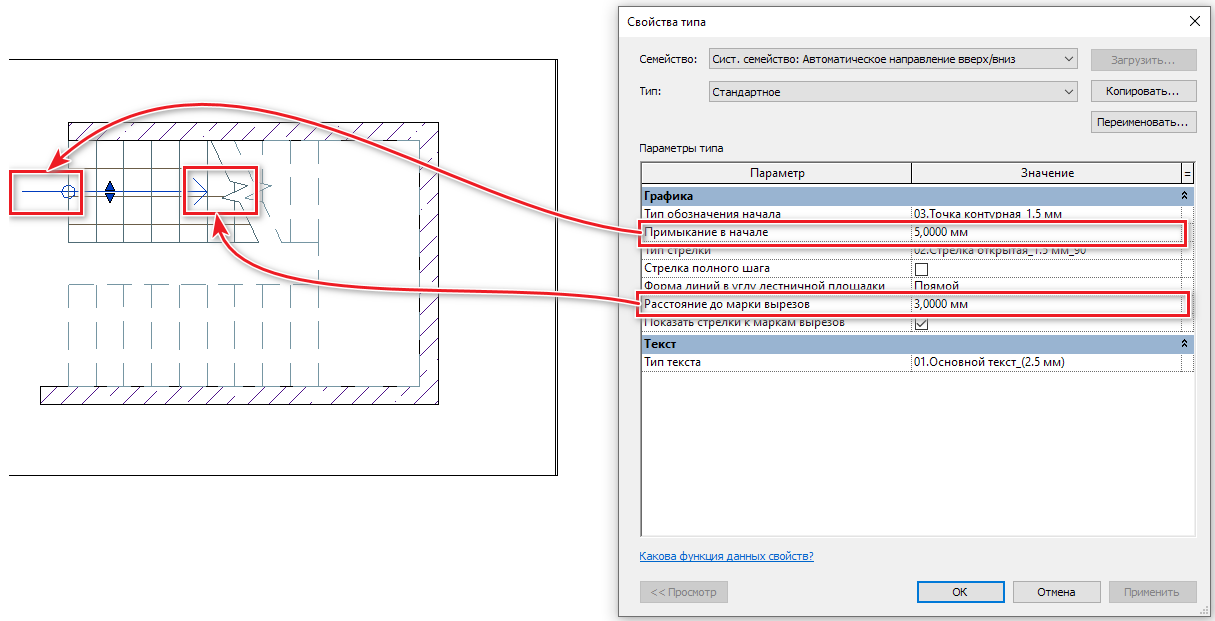

Параметр «Примыкание в начале» и «Расстояние до марки вырезов» позволяют настроить смещение:

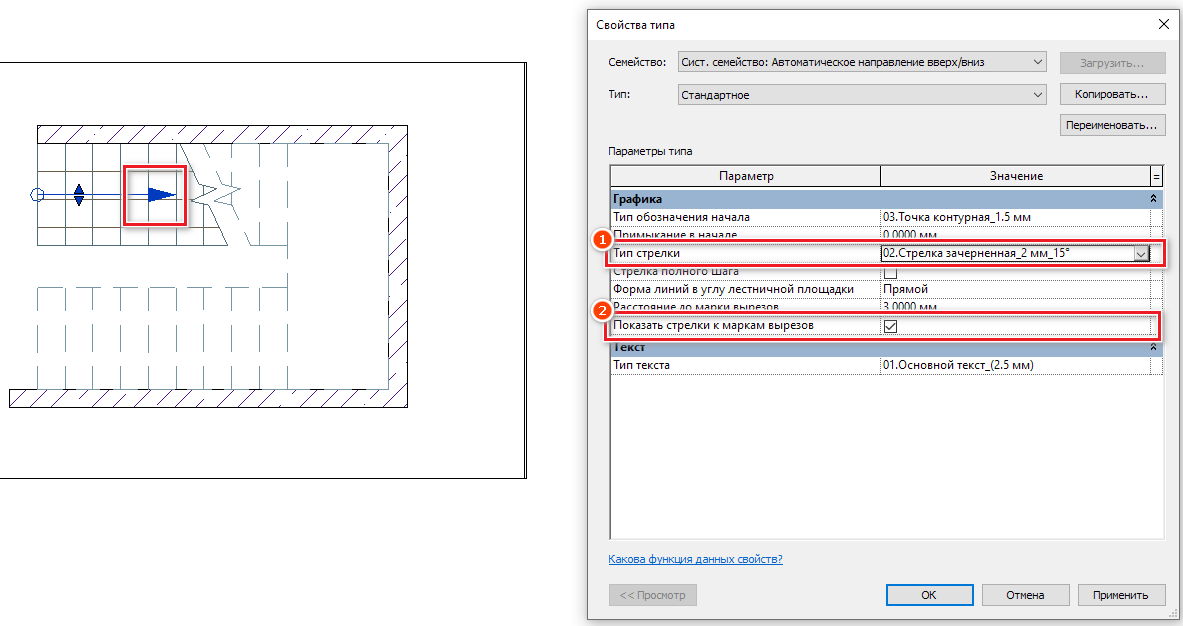

Для стрелочки можно выбрать семейство [1], а также отключить ее отображение [2]:

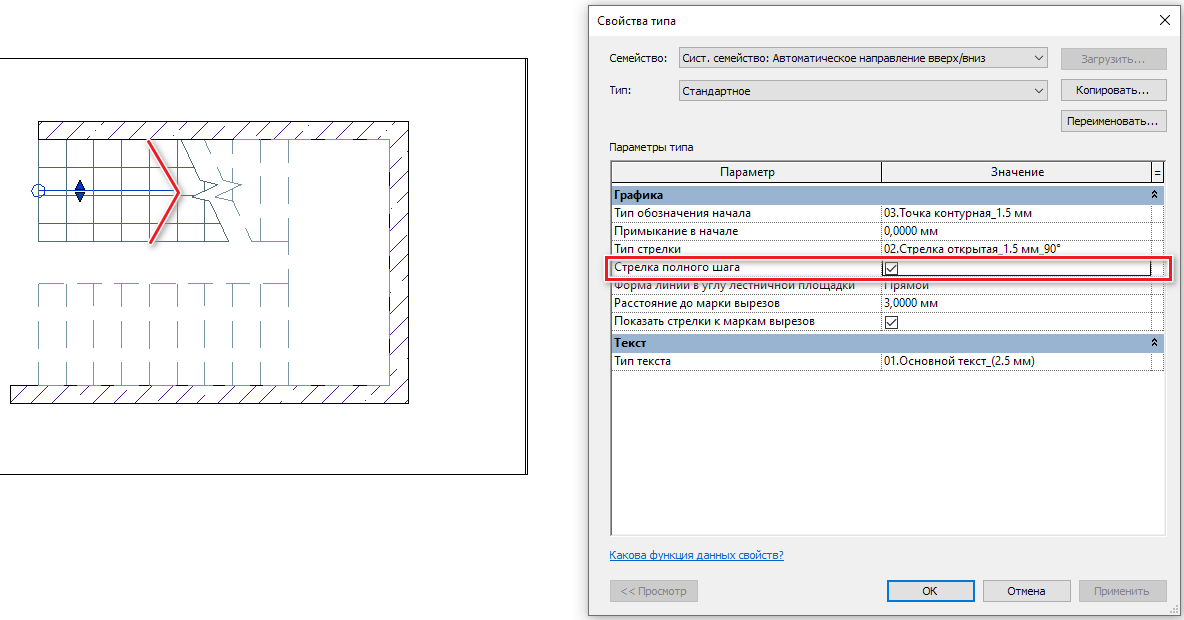

«Стрелка полного шага» позволяет сделать стрелочку направления подъема по ширине марша:

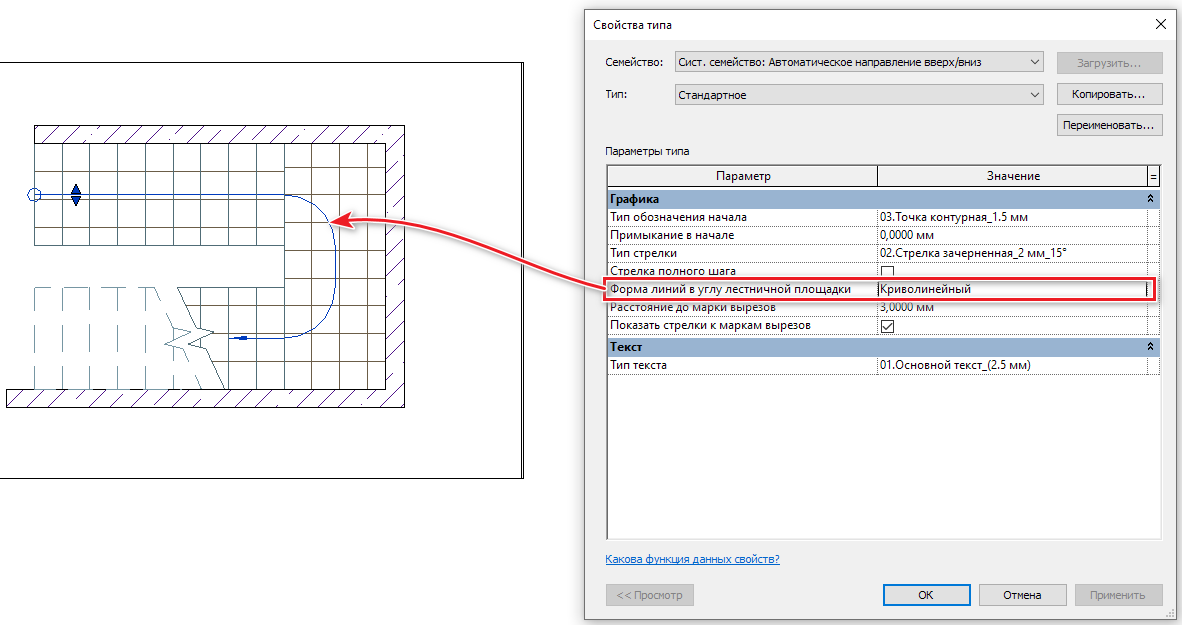

Чтобы сделать траекторию подъема скругленной на площадке, нужно задать «Криволинейный» в параметре:

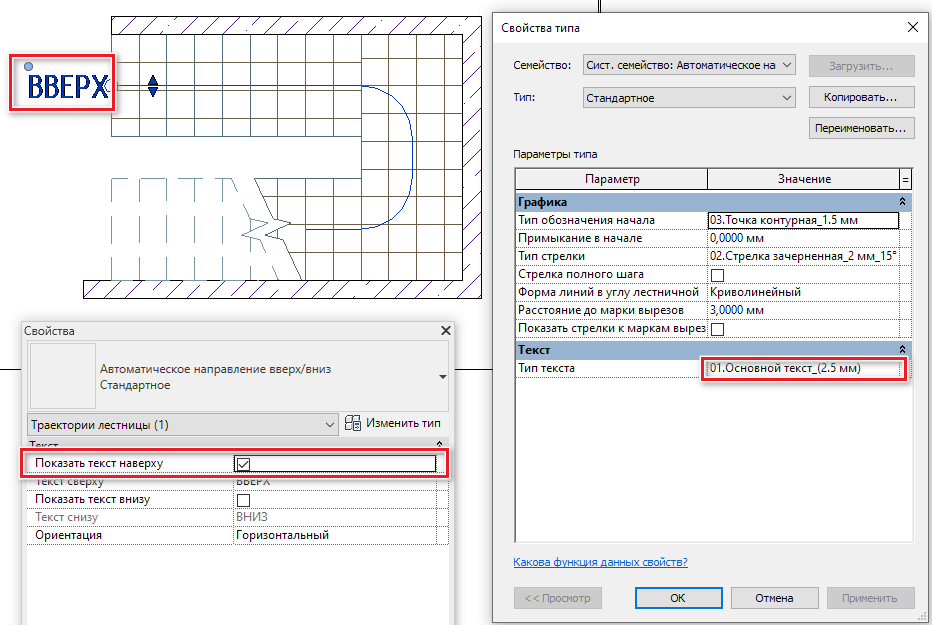

А также, если для экземпляра включен текст, можно изменить тип текстового стиля:
