3. Работа с плагином

3.1    Обзор функционала

3.1.1    Добавление из БД, на примере труб (см. Рисунок 8, Рисунок 9).

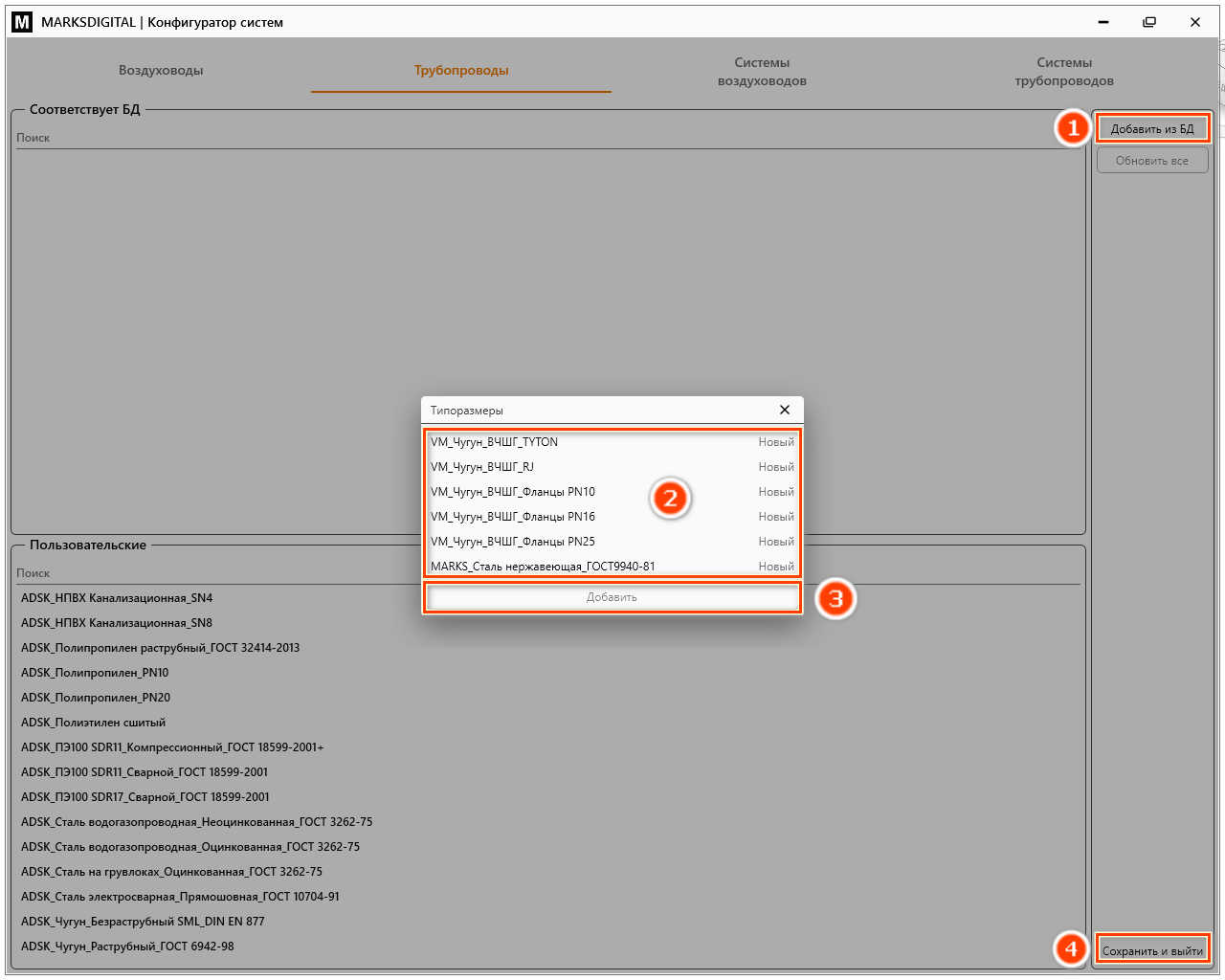

Рисунок 8 – Алгоритм добавления типов трубопроводов

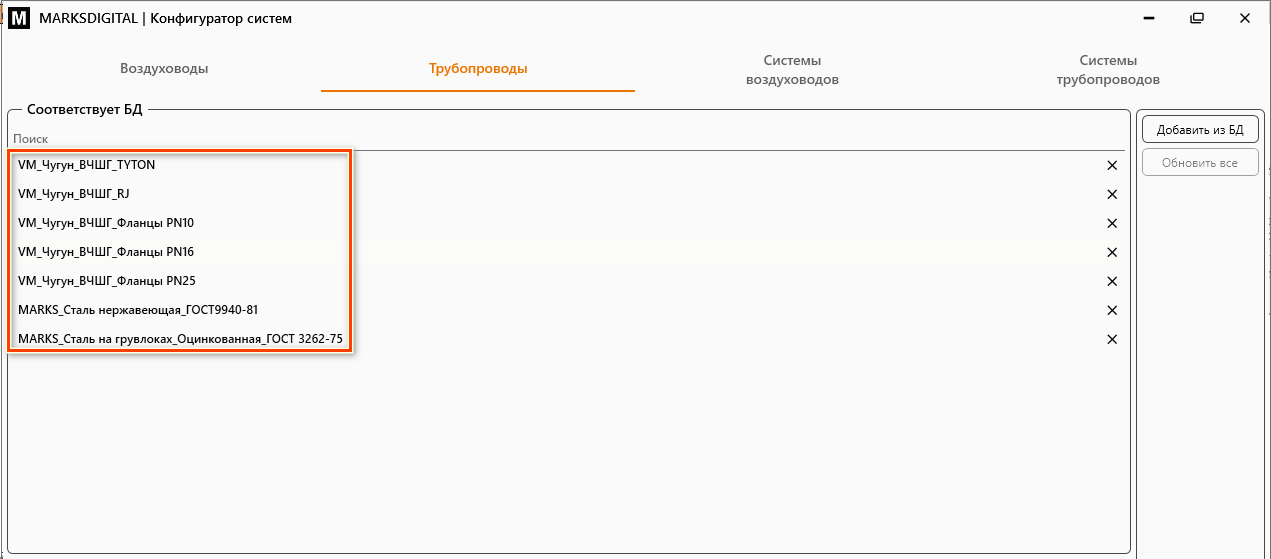

Рисунок 9 – Результат

3.1.2    Создание системы, на примере трубопроводов (см. Рисунок 10, Рисунок 11).

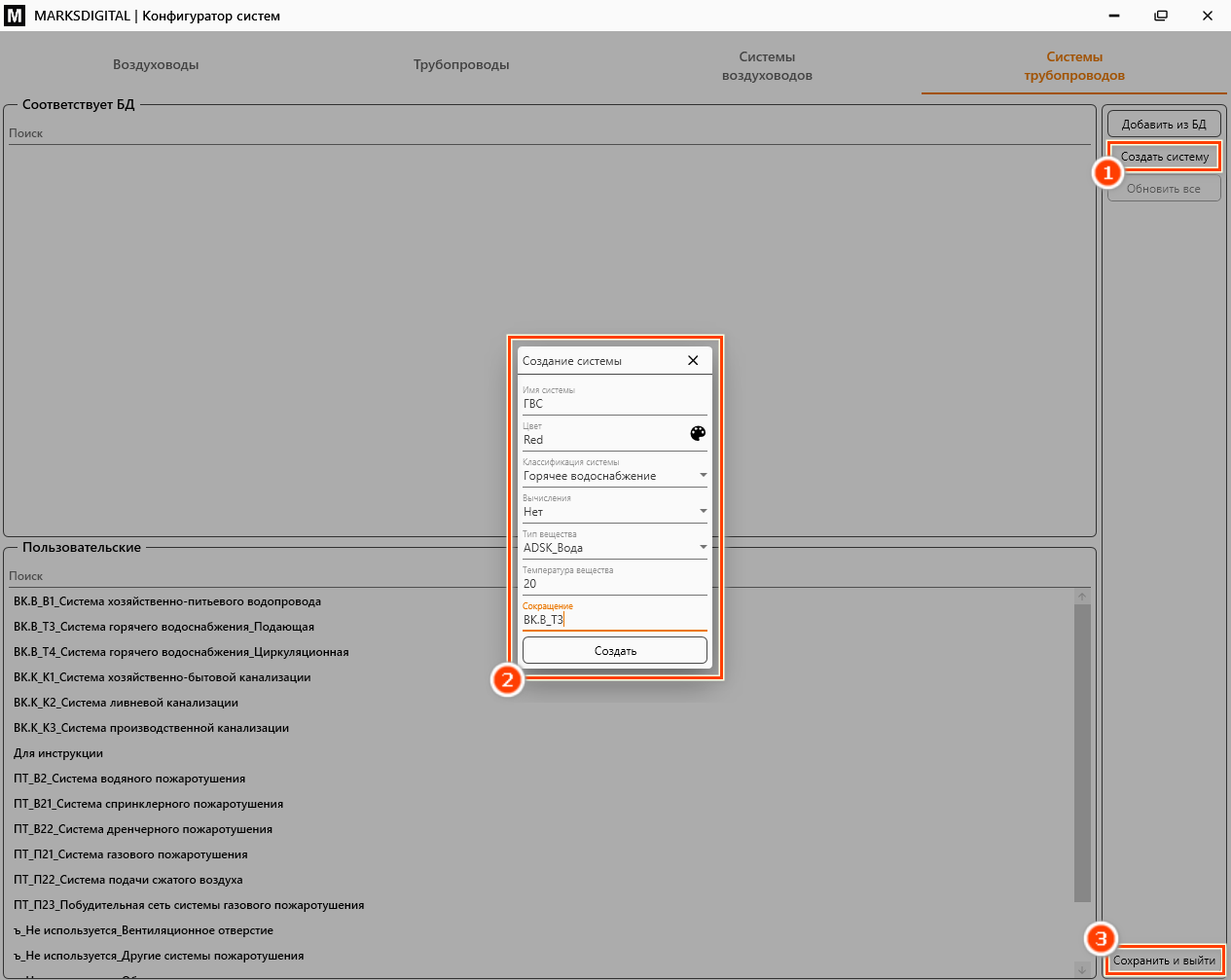

Рисунок 10 - Алгоритм добавления системы трубопроводов

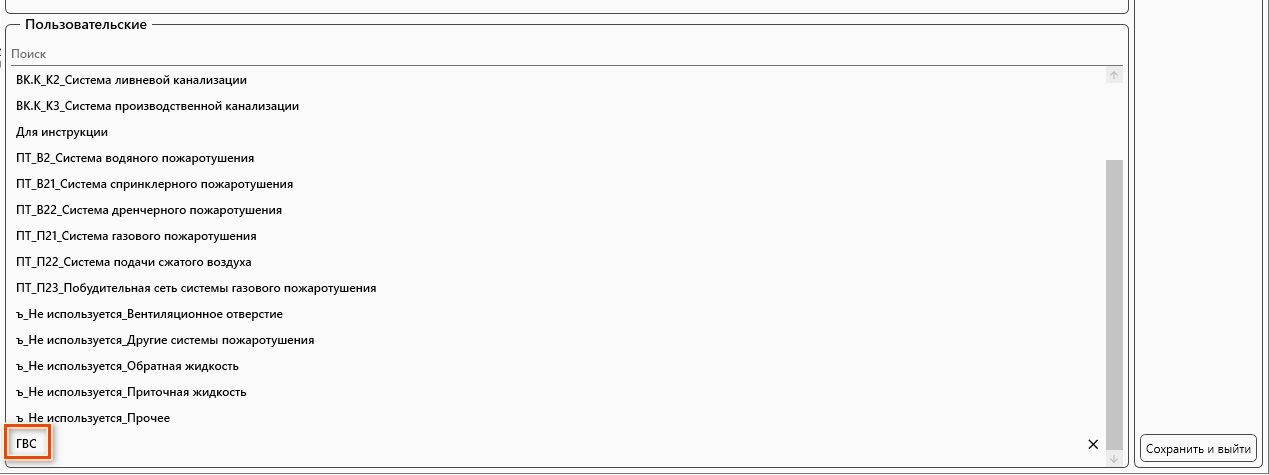

Рисунок 11 - Результат

3.1.3    Обновление добавленных типов из БД в проекте, на примере трубопроводов (см. Рисунок 12).

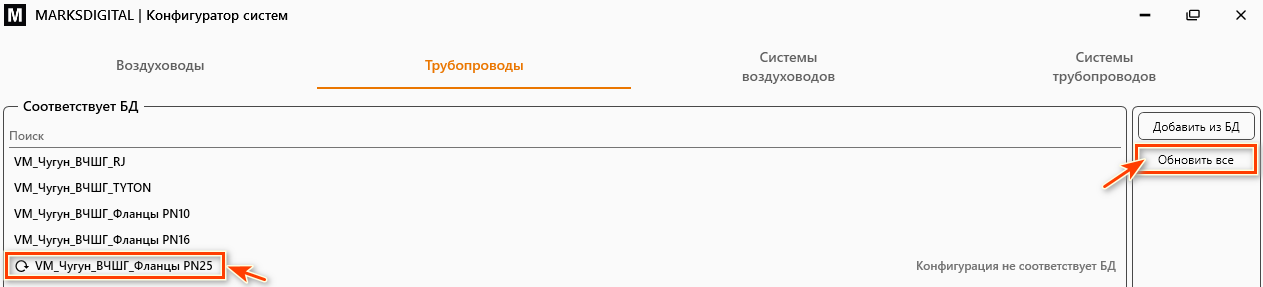

Рисунок 12 – Обновление типоразмера

После обновления слева от типоразмера значок пропадет, так же кнопка Обновить все станет не доступной (см. Рисунок 13).
Примечание: если вы обновили трассировку из базы данных, чтобы ее применить к уже прочерченной системе нужно нажать «Повторно применить тип»

Рисунок 13 – Результат обновления
