Плагин "Номера свай" План действий

Перейдите на вкладку MARKS - КР, чтобы запустить нумератор (см. Рисунок 1).

Рисунок 1. Плагин на панели MARKS - КР

В появившемся окне плагина выполните действия по порядку (см. Рисунок 2):

1.     В выпадающем списке выберите параметр, в который запишется номер сваи. В большинстве случаев следует выбирать «ADSK_Позиция» [1];

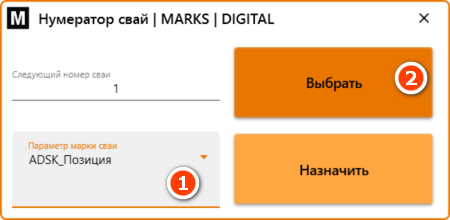

Рисунок 2. Выбор параметра для записи номера сваи

2.     Нажмите кнопку «Выбрать» [2] и курсором мыши выделите на плане сваи, которые хотите пронумеровать (см. Рисунок 3) К выделенным объектам применится заливка. Чтобы исключить элемент из выборки, щелкните по нему еще раз курсором мыши;

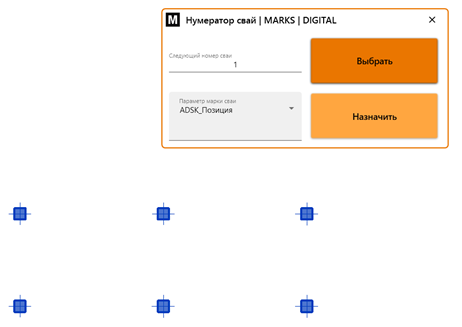

Рисунок 3. Выбор свай для работы плагина

3.     Нажмите кнопку «Готово» в верхней левой части экрана, чтобы подтвердить выбор (см. Рисунок 4);

Рисунок 4. Подтверждение выбора элементов

4.     Далее сделайте два щелчка мышкой в поле экрана для того, чтобы задать направление нумерации;

"Щелчок 1" – начало воображаемой линии – ставится возле сваи с начальным номером.

"Щелчок 2" – конец воображаемой линии, задает направление нумерации – вверх (вниз) от начала, либо в сторону.

На рисунках ниже обозначены общие варианты нумерования – обратите внимание, что направление линии не совпадает с направлением нумерации, правильней сказать – они имеют противоположную зависимость (см. Рисунок 5-6).

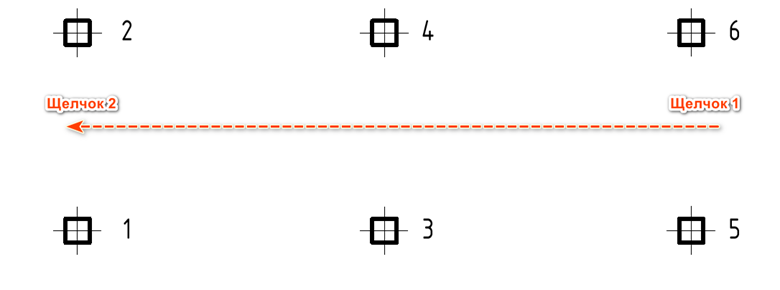

Рисунок 5. Вариант нумерации 1

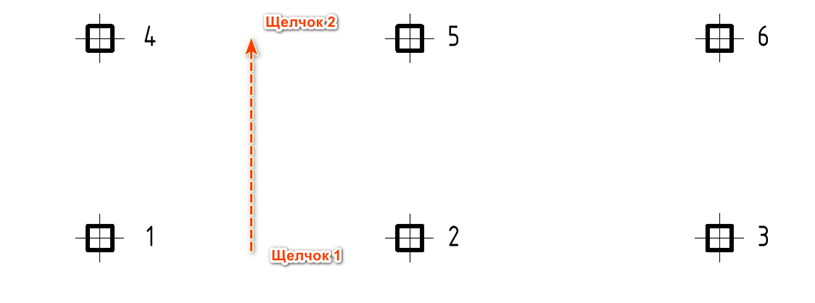

Рисунок 6. Вариант нумерации 2

5.     В окне нумератора укажите номер, с которого будет начинаться нумерация выбранных свай [4]

(см. Рисунок 7)

6.     Нажмите кнопку «Назначить» [5] (см. Рисунок 7). Изменения вступят в силу, номер сваи запишется в параметр экземпляра ADSK_Позиция.

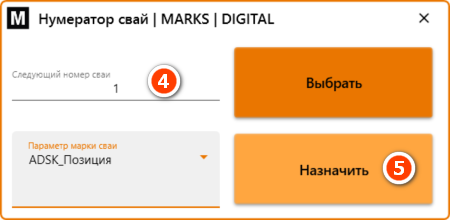

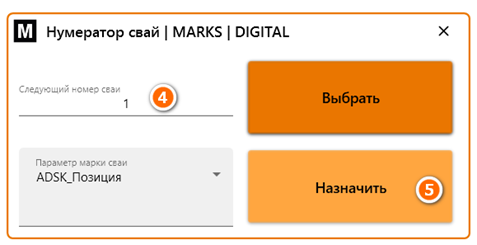

Рисунок 7. Заключительные настройки плагина
