Граница осей

1.1 Назначение

Инструмент позволяет выравнивать вертикальные границы осей выбрав уровни.

1.2. Информация

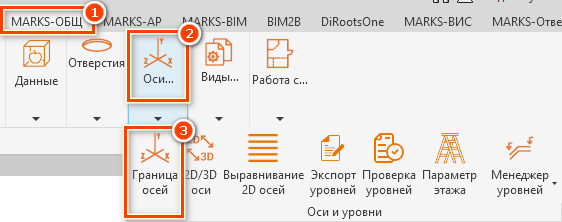

Вкладка «MARKS-ОБЩ» [1], раздел «Оси и уровни» [2], название кнопки «Граница осей» [3] (см. Рисунок 1).

Рисунок 1

1.3 Шаги работы

1.3.1. Выбрать оси, которым вы хотите изменить границы;

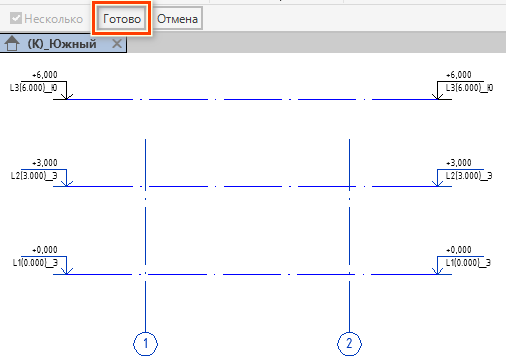

1.3.2.     Нажать клавишу «Готово»;

Рисунок 2

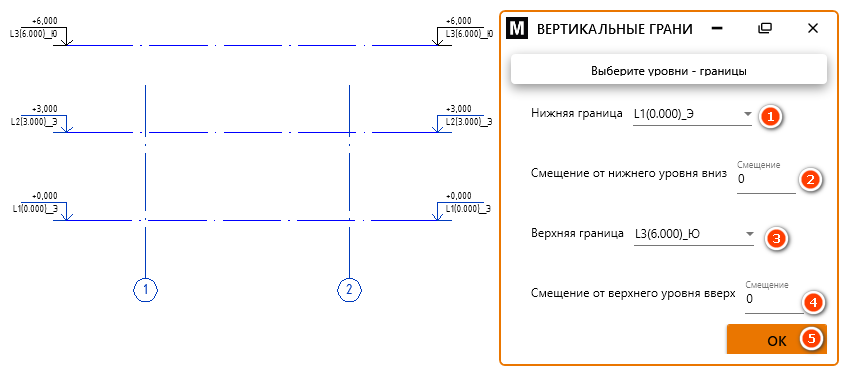

1.3.3.     В открывшемся окне инструмента укажите нижнюю и верхнюю границы [1], [3] для выбранных осей;
1.3.4. Добавьте необходимое Вам смещение от уровня [2], [4];

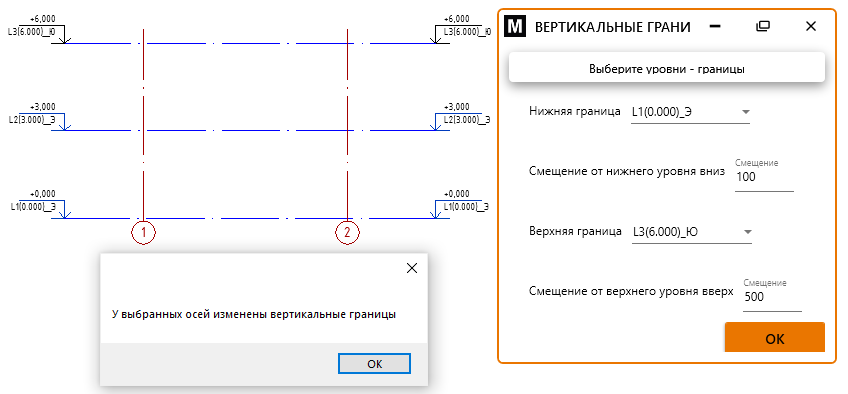

1.3.5. После установки требуемых значений нужно нажать клавишу «ОК» [5] (см. Рисунок 3) и оси примут нужное вертикальное положение (см. Рисунок 4).

Рисунок 3

Рисунок 4
