Настройка
1. Плагин расположен по пути MARKS_ОБЩ/Проверка моделей (см. Рисунок 1);
Рисунок 1

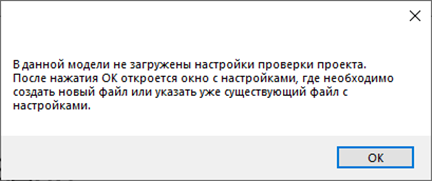

2. При первом запуске плагина в проекте высветится окно, которое будет сигнализировать о том, что для конкретной модели не указан файл с настройками (см. Рисунок 2);
Рисунок 2
Нажмите «ОК».

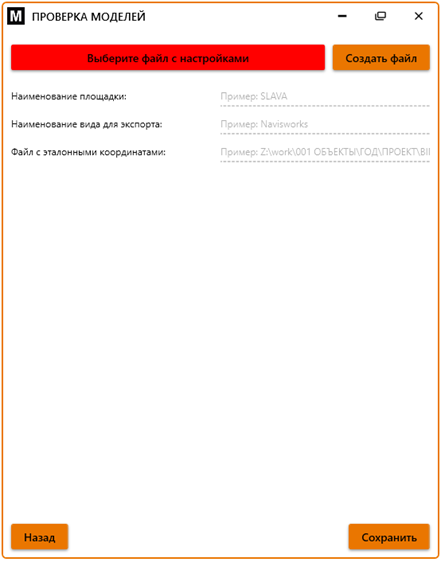

3. Далее откроется окно с настройками. Вы можете создать новый файл с настройками, либо выбрать существующий, для этого необходимо нажать на кнопку «Выберите файл с настройками» (см. Рисунок 3);
Рисунок 3
Создание нового файла
1 – Перейдите в папку ПАПКА ПРОЕКТА/BIM/06. Ресурсы/Revit/;

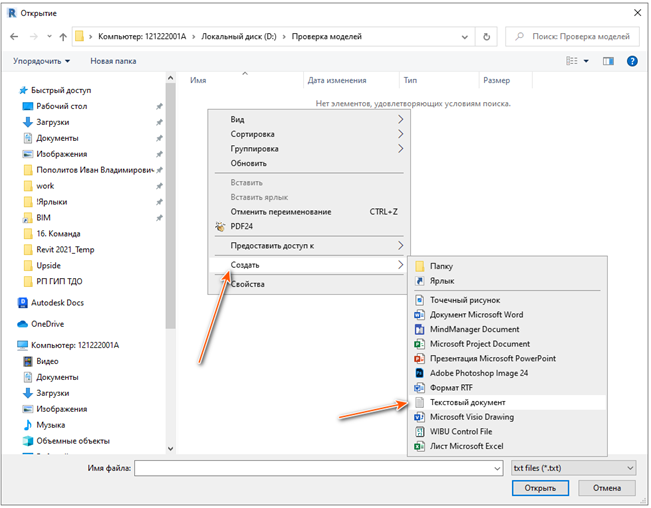

2 – Нажмите ПКМ на свободное место, далее Создать/Текстовый документ (см. Рисунок 4);
Рисунок 4

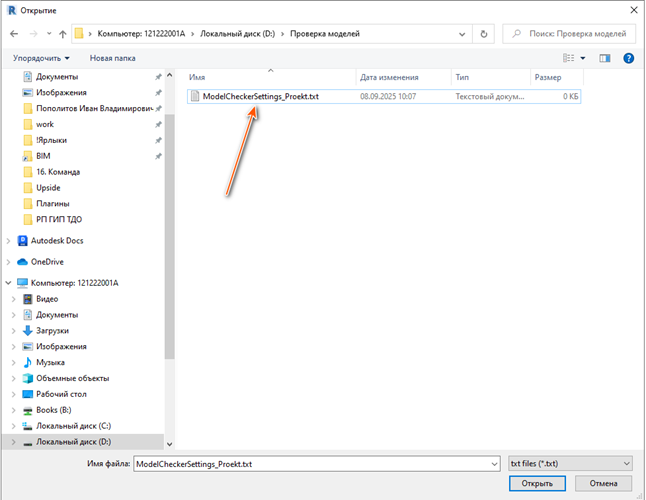

3 – Назовите файл по шаблону ModelCheckerSettings_ШифрПроекта (см. Рисунок 5);
Рисунок 5
4 – нажмите «Открыть»;
Указание существующего файла
1 - Перейдите в папку ПАПКА ПРОЕКТА/BIM/06. Ресурсы/Revit/;
2 – Выберите файл с настройками и нажмите «Открыть»;
4. После указания файла с настройками заполните следующие поля:
Имя площадки
Укажите в данном поле наименования площадки, которое указано в BEP или EIR проекта. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.
Имя вида
Укажите наименования вида, с которого будет происходить экспорт в Navisworks. Это необходимо для того, чтобы плагин проверял не всю модель, а только элементы, которые участвуют в оформлении документации и в проверках на коллизии. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.
Путь до файла с эталонными координатами.
Укажите путь до файла с общими координатами. Рекомендуется указывать Координационный файл. При отсутствии координационного файла вы можете указать модель любого раздела, имеющую правильную систему координат. Для уточнения подробностей обратитесь к BIM-менеджеру/BIM-координатору проекта.

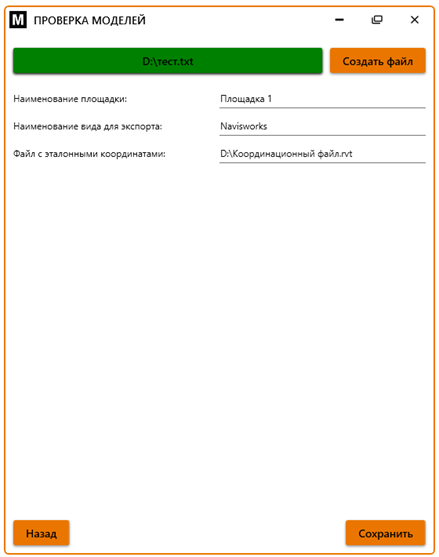

Пример корректных настроек для проекта (см. Рисунок 6):
Рисунок 6
Данный файл с настройками должен применяться для всех моделей проекта.

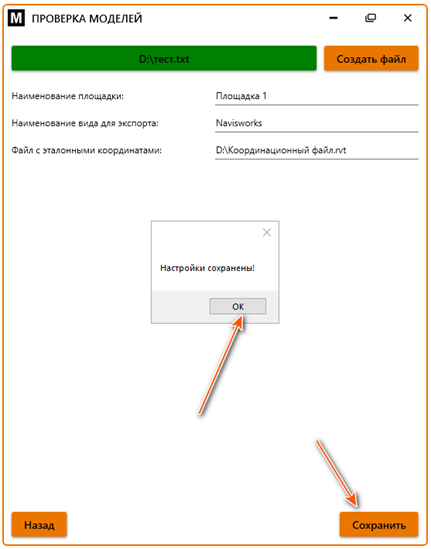

5. Нажмите «Сохранить изменения». После чего нажмите «ОК» (см. Рисунок 7);
Рисунок7
