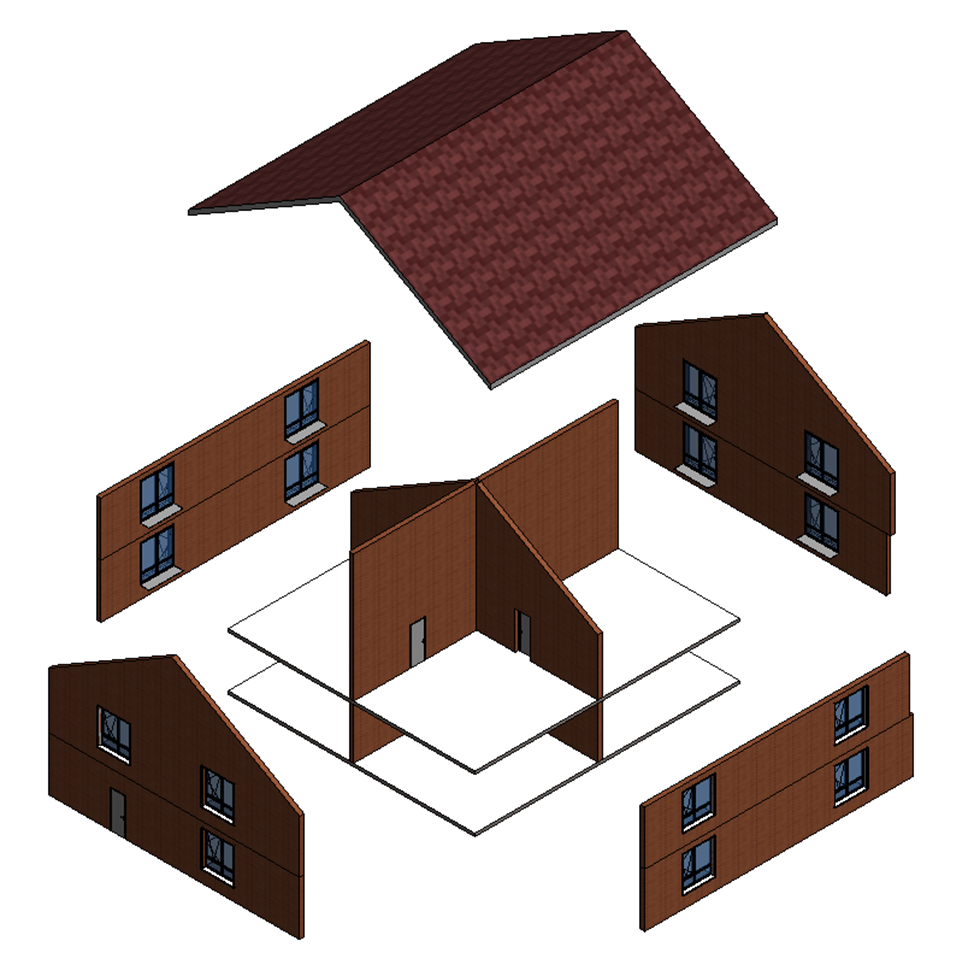

Инструкция по созданию взрыв-схемы в Revit

Порядок действий

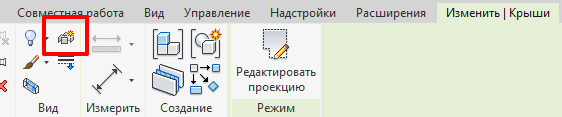

Выбираем элемент/элементы, которые хотим переместить и используем инструмент "Переместить элемент" "Изменить/Переместить элементы" (см. Рисунок 1)

Рисунок 1

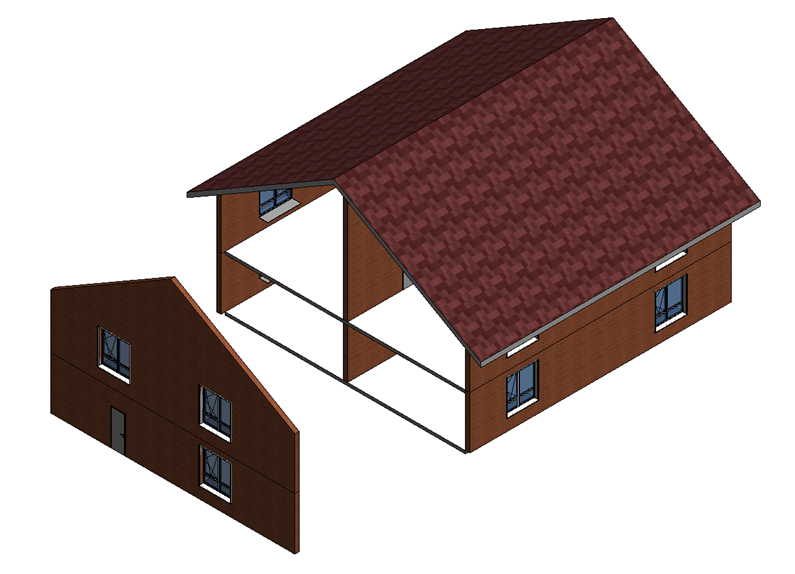

2. После выбора в центре элемента появятся три вектора, за которые вы можете перемещать элементы (см. Рисунок 2)

Рисунок 2

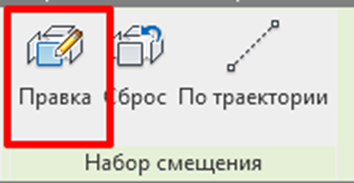

3. Если вы переместили один элемент и вам нужно переместить еще один элемент на такое же расстояние, вам необходимо выбрать первый элемент и нажать «Правка» в верхней панели (см. Рисунок 3)

Рисунок 3

Далее откроется контекстное меню, в котором вы можете «Добавить» или «Удалить» элементы из выборки (см. Рисунок 4)

Рисунок 4

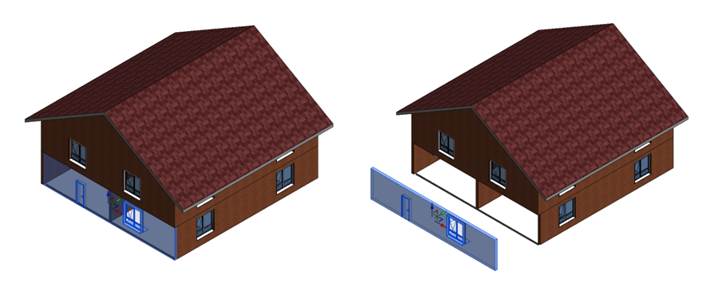

После Добавления/Удаления элементов необходимо нажать «Готово». Второй элемент выровняется по первому (см. Рисунок 5)

Рисунок 5

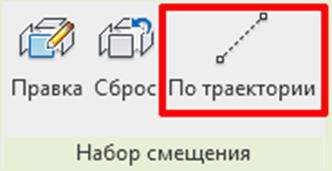

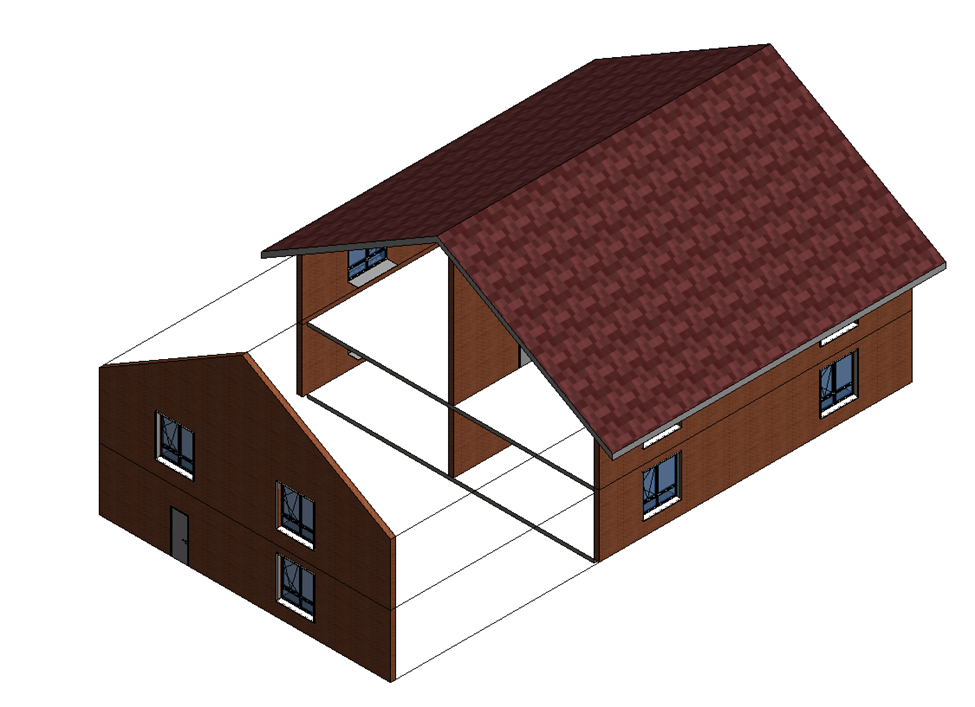

4. Чтобы создать проекционные линии для определения траектории между набором смещения и его исходным местоположением, необходимо использовать инструмент «По траектории» (см. Рисунок 6).
